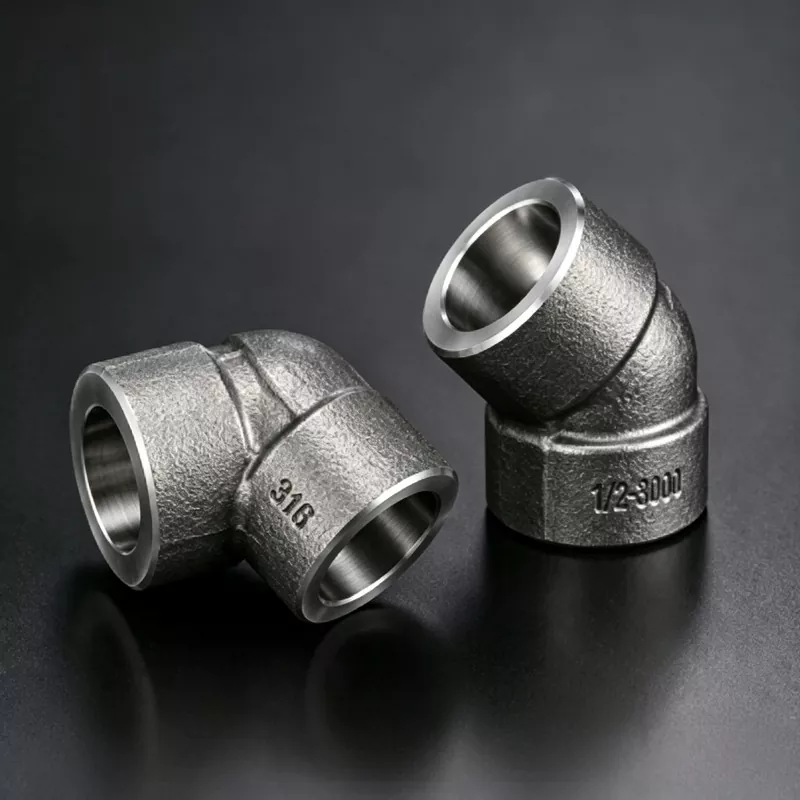

45° socketlaselleboog

Bij het ontwerpen van industriële leidingen vereist niet elke richtingsverandering een scherpe bocht. In veel hoogwaardige systemen kiezen ingenieurs bewust voor een overgang van 45 graden in plaats van een elleboog van 90 graden, omdat deze een meer gebalanceerde combinatie biedt van stroomefficiëntie, drukstabiliteit en structurele duurzaamheid.

De 45° Socket Weld-elleboog is ontworpen voor deze exacte technische vereiste. Het zorgt voor een soepele richtingsverandering terwijl de sterkte van een volledig gelast verbindingssysteem behouden blijft, waardoor het zeer geschikt is voor pijpleidingen met een kleine diameter waar het stromingsgedrag en de mechanische betrouwbaarheid zorgvuldig moeten worden gecontroleerd.

Technische functie en productdefinitie

De 45° Socket Weld Elbow is een gesmede, permanente pijpfitting die wordt gebruikt in hogedrukleidingsystemen met een kleine diameter. Het verbindt pijpen via een mofinsteekstructuur, gevolgd door omtrekshoeklassen, waardoor een stijve en lekbestendige verbinding ontstaat die een integraal onderdeel wordt van het pijpleidingsysteem.

Het belangrijkste technische doel is niet alleen om de stroomrichting te veranderen, maar om dit te doen op een manier die hydraulische verstoring tot een minimum beperkt. Door de introductie van een middenhoekovergang vermindert het plotselinge richtingsimpact, verbetert het de stroomcontinuïteit en helpt het stabielere interne drukomstandigheden te handhaven. Dit maakt het bijzonder waardevol in instrumentatielijnen, procesleidingsystemen en nauwkeurig gecontroleerde industriële netwerken.

Technische specificatietabel

Kwaliteitsborging en prestatievalidatie

Om de betrouwbaarheid in echte werkomgevingen te garanderen, wordt elke 45° Socket Weld-elleboog vervaardigd onder strikte technische controle en geverifieerd via meerlaagse testprocessen. De drukweerstand wordt gevalideerd door middel van hydrostatische tests onder belastingen die aanzienlijk hoger zijn dan normale werkomstandigheden om de afdichtingsstabiliteit en structurele veiligheid te bevestigen.

De lasintegriteit wordt geïnspecteerd met behulp van niet-destructieve testmethoden zoals ultrasone en radiografische evaluatie, waardoor volledige versmelting wordt gegarandeerd en interne defecten worden geëlimineerd die de prestaties op de lange termijn kunnen beïnvloeden. Daarnaast worden vermoeiingssimulatietests uitgevoerd om langdurige trillingen en cyclische drukomstandigheden te repliceren, waarbij wordt geverifieerd dat het onderdeel gedurende zijn hele levensduur structurele stabiliteit behoudt. De maatnauwkeurigheid wordt ook strikt gecontroleerd om een ​​nauwkeurige uitlijning van de mof te garanderen tijdens installatie ter plaatse, waardoor lasfouten en montagerisico's worden verminderd.

Toepassingstechniek en systeemgebruiksscenario's

45° Socket Weld-ellebogen worden veel gebruikt in industriële systemen waar gecontroleerd stromingsgedrag en langdurige afdichtingsbetrouwbaarheid essentieel zijn. In olie- en gasinstrumentatiepijpleidingen helpen ze stabiele stromingsomstandigheden te handhaven en verminderen ze de drukschokken veroorzaakt door richtingsveranderingen. In chemische verwerkingssystemen worden ze gebruikt in doseer- en transferlijnen waar de stroomconsistentie de procesnauwkeurigheid rechtstreeks beïnvloedt.

Ze worden ook vaak toegepast in hulppijpleidingen van elektriciteitscentrales, processystemen voor raffinaderijen, waterbouwkundige installaties en gasdistributienetwerken. In hydraulische besturingssystemen en leidingsystemen voor industriële machines biedt de 45°-configuratie een effectief evenwicht tussen een compact lay-outontwerp en hydraulische prestatiestabiliteit, vooral in omgevingen met trillingen of continu gebruik.

Belangrijkste technische voordelen

Vanuit technisch perspectief is de 45° Socket Weld-elleboog niet alleen een directionele fitting, maar ook een component voor stromingsoptimalisatie binnen het pijpleidingsysteem. De geometrie ervan helpt turbulentie te verminderen in vergelijking met overgangen met scherpe hoeken, waardoor de algehele hydraulische efficiëntie wordt verbeterd. De volledig gelaste structuur elimineert het risico van mechanisch loskomen, waardoor een langdurige betrouwbaarheid van de afdichting wordt gegarandeerd, zelfs onder trillings- en drukwisselingsomstandigheden.

Het compacte ontwerp maakt flexibele installatie mogelijk in leidingsystemen met beperkte ruimte, terwijl de gesmede carrosserieconstructie een sterke weerstand biedt tegen vermoeidheid en vervorming. Deze combinatie van stromingsstabiliteit en structurele sterkte maakt het een betrouwbare oplossing voor industriële systemen met middelhoge druk en hoge precisie.

Technische samenvatting

Bij het ontwerpen van hoogwaardige leidingsystemen is de stroomrichting niet alleen een beslissing over de lay-out; het is een prestatiefactor die rechtstreeks van invloed is op de efficiëntie, stabiliteit en levensduur van het systeem. De 45° Socket Weld-elleboog biedt een wetenschappelijk uitgebalanceerde oplossing die het stromingsgedrag verbetert en tegelijkertijd de structurele betrouwbaarheid van gelaste leidingsystemen behoudt, waardoor het een voorkeurskeuze is voor moderne industriële technische toepassingen.
