China Fabrikant van hydraulische slangen en rubberproducten

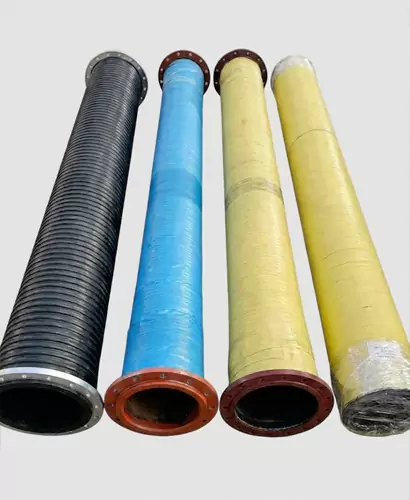

Rubberen slang met grote diameterspeelt een cruciale rol in industrieën waar vloeistofoverdracht van grote volumes niet onderhandelbaar is. Bij JIDONGDA hebben we ons meer dan twintig jaar gewijd aan het perfectioneren van deze slangen voor de mijnbouw-, bouw-, landbouw- en maritieme sector. Onze engineering richt zich op het weerstaan ​​van extreme druk, schurende materialen en barre weersomstandigheden, met behoud van flexibiliteit en een lange levensduur.

Het begrijpen van de technische eisen,JIDONGDARubberen slangoplossingen met grote diameter integreren hoogwaardige natuurlijke en synthetische rubberverbindingen met geavanceerde versterkingslagen. Dit ontwerp zorgt voor weerstand tegen corrosie, veroudering en plotselinge drukpieken. We leggen de nadruk op een gladde binnenbekleding om wrijvingsverlies te minimaliseren, waardoor de operationele efficiëntie bij het pompen van mest, baggeren en waterafvoeren direct wordt verbeterd.

Kernparameters

Precisie in afmetingen en materiaalsamenstelling definieert onze productlijn. Hieronder geven we een overzicht van de standaardspecificaties die als leidraad dienen voor de selectie voor ingenieurs en inkoopmanagers. Houd er rekening mee dat elke parameter kan worden aangepast aan gespecialiseerde projectvereisten.

• Binnendiameterbereik:Van 4 inch (102 mm) tot 48 inch (1219 mm), geschikt voor de meeste industriële zuig- en afvoerbehoeften.
• Drukclassificatie:Werkdruk van 0,3 MPa tot 2,5 MPa, waarbij de veiligheidsfactoren voor barstdruk doorgaans zijn ingesteld op 3:1 of 4:1, afhankelijk van de toepassing.
• Temperatuurbestendigheid:Standaardslangen zijn bestand tegen -20°C tot 80°C, terwijl hittebestendige versies tot 120°C kunnen reiken voor overdracht van stoom of hete olie.
• Materiaal voering:Opties zijn onder meer een NR/SBR-mengsel voor algemene slijtage, NBR voor oliebestendigheid en EPDM voor chemische en weerbestendigheid.
• Versterkingslagen:Polyesterweefsel met hoge treksterkte, spiraal van staaldraad of meerdere lagen textiel ingebed in de rubberen wand voor structurele integriteit.
• Omslageigenschappen:Slijtvast, ozonbestendig en UV-gestabiliseerd synthetisch rubber ter bescherming tegen aantasting door het milieu.
• Beschikbaarheid van lengte:Standaardlengtes van 20 meter of 61 meter, met op maat gemaakte sneden en flenseindmontages die in eigen huis zijn voorbereid.
• Vacuümbeoordeling:Volledige vacuümcapaciteit voor zuigtoepassingen, verzekerd door de stijve spiraaldraad die in de slangwand is geïntegreerd.

Toepassingen in verschillende sectoren

De veelzijdigheid van JIDONGDA rubberen slangproducten met grote diameter komt voort uit aanpasbare techniek. Hieronder vindt u de belangrijkste sectoren waar deze slangen onmisbaar blijken.

• Mijnbouw en minerale verwerking:Transport van residuen, concentraatslurries en proceswater over lange afstanden. De slijtvaste voering verwerkt scherpe, zware deeltjes zonder snelle slijtage.
• Baggerwerkzaamheden:Zuigen en afvoeren van zand, grind en slib uit rivieren, havens en zeebodems. De flexibiliteit van de slang is geschikt voor de constante beweging van baggerschepen en drijvende pijpleidingen.
• Landbouwirrigatie en drainage:Grootschalige wateroverdracht van reservoirs naar velden, evenals pompen om overstromingen tegen te gaan. Het lichtgewicht ontwerp van de slang in verhouding tot de boring vereenvoudigt het inzetten en terughalen.
• Ontwatering van bouwplaatsen:Het verwijderen van grondwater of regenwater uit uitgravingen, funderingen en tunnels. De volledige vacuümwaarde zorgt voor een consistente zuigkracht, zelfs bij hoge hefvereisten.
• Maritiem en offshore:Ballastwateroverdracht, lenspompen en respons op olierampen. Speciale oliebestendige en brandvertragende hoezen voldoen aan strenge maritieme veiligheidsvoorschriften.
• Beheer van industrieel vloeibaar afval:Omgaan met corrosief afvalwater en chemische bijproducten in zuiveringsinstallaties. EPDM-liners bieden uitstekende weerstand tegen een breed scala aan pH-niveaus.
• Energieopwekking:Koelwaterinlaat- en afvoerleidingen voor thermische energiecentrales. De slangen zijn bestand tegen een constante waterstroom en gematigde temperaturen zonder kalkaanslag of degradatie.

Voordelen van het kiezen van JIDONGDA als uw slangleverancier

Bij het selecteren van een leverancier voor rubberen slangen met een grote diameter moet meer worden beoordeeld dan alleen het product zelf. JIDONGDA integreert service, testen en logistiek om volledige betrouwbaarheid te leveren.

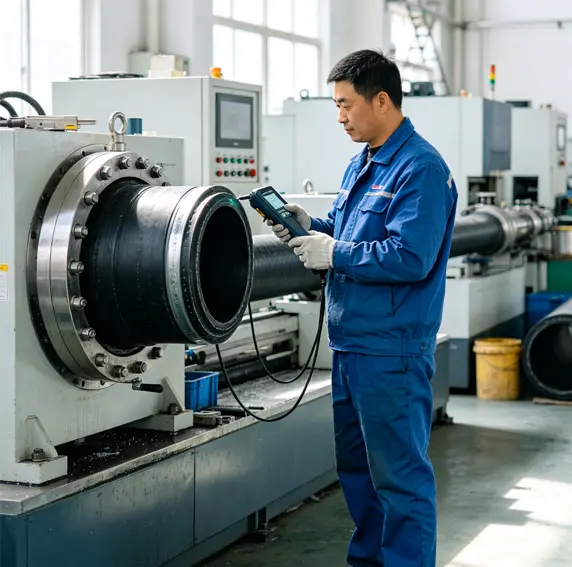

• Fabriek directe kwaliteitscontrole:Ons interne laboratorium voert dagelijks reometertests, treksterkteanalyses en slijtvastheidsproeven uit. Klanten ontvangen bij elke verzending gedetailleerde testcertificaten.
• Aangepaste technische ondersteuning:We zetten ingenieurs in om de omstandigheden ter plaatse te beoordelen, optimale slangconfiguraties aan te bevelen en speciale eindverbindingen te ontwerpen die de complexiteit van de installatie verminderen.
• Wereldwijde logistieke expertise:Slangen worden verpakt in beschermende verpakkingen en verzonden via breakbulk- of containermethoden naar elke grote haven ter wereld. Ons documentatieteam zorgt voor een vlotte douaneafhandeling.
• Concurrerende totale eigendomskosten:Langere onderhoudsintervallen en weinig onderhoud compenseren de initiële investering. Veel cliënten melden een drie tot vijf keer langere levensduur vergeleken met generieke alternatieven.
• Snelle prototypeontwikkeling:Voor unieke projecten kunnen we monsterslangen binnen 15 dagen produceren, waardoor veldtesten mogelijk zijn voordat de productie op volledige schaal begint.

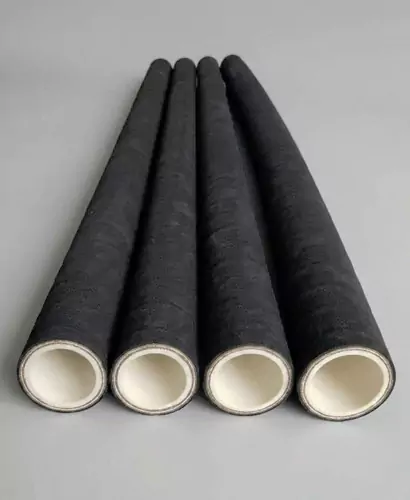

Rubberen hogedrukslangvormt een cruciaal onderdeel in talloze industriële, hydraulische en pneumatische systemen. Het vermogen om vloeistoffen, gassen en schurende materialen onder extreme druk te transporteren met behoud van flexibiliteit maakt het onmisbaar. Het begrijpen van de ontwerpparameters, materiaalsamenstellingen en versterkingstechnologieën achter deze slangen is essentieel voor het selecteren van het juiste product en het garanderen van de operationele veiligheid.

Kernconstructie

Elke rubberen hogedrukslang is gebouwd rond een drielaagse structuur die is ontworpen voor duurzaamheid en betrouwbaarheid onder stress. De binnenbuis, de verstevigingslaag en de buitenmantel werken samen om de hoge werkdruk aan te kunnen, chemische degradatie te weerstaan ​​en slijtage door omgevingsfactoren te weerstaan.

• Binnenband:Geformuleerd uit synthetische rubberverbindingen zoals NBR (nitril), EPDM, SBR of neopreen. De keuze is afhankelijk van de te transporteren vloeistof. NBR blinkt uit in olie- en brandstofbestendigheid, terwijl EPDM water en stoom op hoge temperatuur kan verwerken. JIDONGDA maakt gebruik van op maat gemaakte mengsels om optimale compatibiliteit met hydraulische oliën, vloeistoffen op waterbasis en agressieve chemicaliën te bereiken.
• Verstevigingslaag:Dit is het hart van het drukdragende vermogen. In het rubber zijn meerdere lagen staaldraad met hoge treksterkte of spiraalgewonden staaldraad ingebed. Sommige ontwerpen gebruiken textielvlechtwerk voor matige druk. Voor extreem hoge drukvereisten zijn vier of zes lagen spiraaldraadversterking gebruikelijk. JIDONGDA-slangen zijn voorzien van strak gecontroleerde vlechthoeken en draadspanningen om de barststerkte te maximaliseren en tegelijkertijd de flexibiliteit te behouden.
• Buitenhoes:Biedt slijtvastheid, ozon-, weer- en oliebestendigheid. Meestal gemaakt van neopreen of synthetisch rubber met aanvullende oppervlaktebehandelingen. De covers van JIDONGDA zijn ontworpen met een gladde of omwikkelde afwerking, en er zijn speciale MSHA-goedgekeurde covers beschikbaar voor mijnbouwtoepassingen.

Veelgestelde vragen

Welke veiligheidsfactoren moet ik toepassen bij het kiezen van een rubberen hogedrukslang?

Industrienorm is een veiligheidsfactor van 4:1 tussen barstdruk en maximale werkdruk. Dynamische toepassingen met drukpieken of impulscycli vereisen echter vaak een hogere factor, zoals 5:1 of 6:1.JIDONGDAHet technische team kan helpen bij het berekenen van de juiste veiligheidsmarge op basis van de pomprimpel, de acceleratie en het drukprofiel van het systeem. Overschrijd nooit de door de fabrikant gepubliceerde werkdruk en houd altijd rekening met temperatuurvermindering.

Welke invloed heeft de temperatuur op de prestaties van een rubberen slang?

Naarmate de temperatuur stijgt, worden de rubberverbindingen zachter en kan de sterkte van de wapening afnemen. Een NBR-slang met een vermogen van 4.000 psi bij 100°C kan bijvoorbeeld slechts 3.200 psi aanhouden bij 120°C. JIDONGDA biedt deratingcurves in hun technische catalogi. Voor continu gebruik bij hoge temperaturen boven 120°C, overweeg slangen met HNBR- of EPDM-binnenbanden en goede isolatie. Lage temperaturen kunnen rubber broos maken; een slang met een nominale waarde van -40°F moet nog steeds voorzichtig worden gehanteerd in de buurt van die limiet.

Aan welke normen voldoen JIDONGDA-rubberslangen?

JIDONGDA-slangen worden vervaardigd om te voldoen aan de SAE 100R-serie, EN 853, EN 856, ISO 1436, ISO 3862 en DIN 20022/20023 of deze zelfs te overtreffen. Veel slangen zijn ook voorzien van MSHA-goedkeuringen voor mijnbouw. Volledige certificeringen en batchtestrapporten worden op verzoek verstrekt.

Hoe meet ik correct de lengte van een rubberen hogedrukslang?

Meet vanaf het afdichtingsvlak tot het afdichtingsvlak langs de middellijn van de slang, inclusief fittinguiteinden. Houd rekening met freesbochten en thermische uitzetting. JIDONGDA biedt een meetgids en kan ter plaatse aangepaste assemblages vervaardigen. Het gebruik van de juiste lengte voorkomt overmatige belasting van fittingen en verlengt de levensduur.

Wat veroorzaakt een defect aan de rubberen slang en hoe kan ik dit voorkomen?

Veel voorkomende faalwijzen zijn: interne erosie van de buis door hoge vloeistofsnelheid (overschrijding van de aanbevolen stroom), vermoeidheid van de wapening door overmatige drukstoten, externe slijtage door wrijving tegen andere slangen of machineonderdelen, en chemische incompatibiliteit die zwelling of verharding veroorzaakt. Voorkom storingen door het toepassingswerkblad van JIDONGDA te gebruiken om de slang af te stemmen op de vloeistof en druk, door beschermhoezen of slangbeschermers te installeren in ruwe gebieden en door een regelmatig inspectieregime te implementeren.

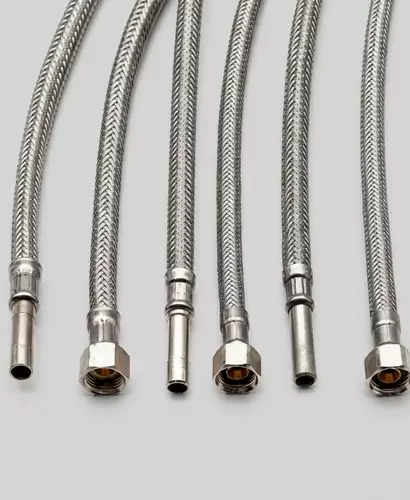

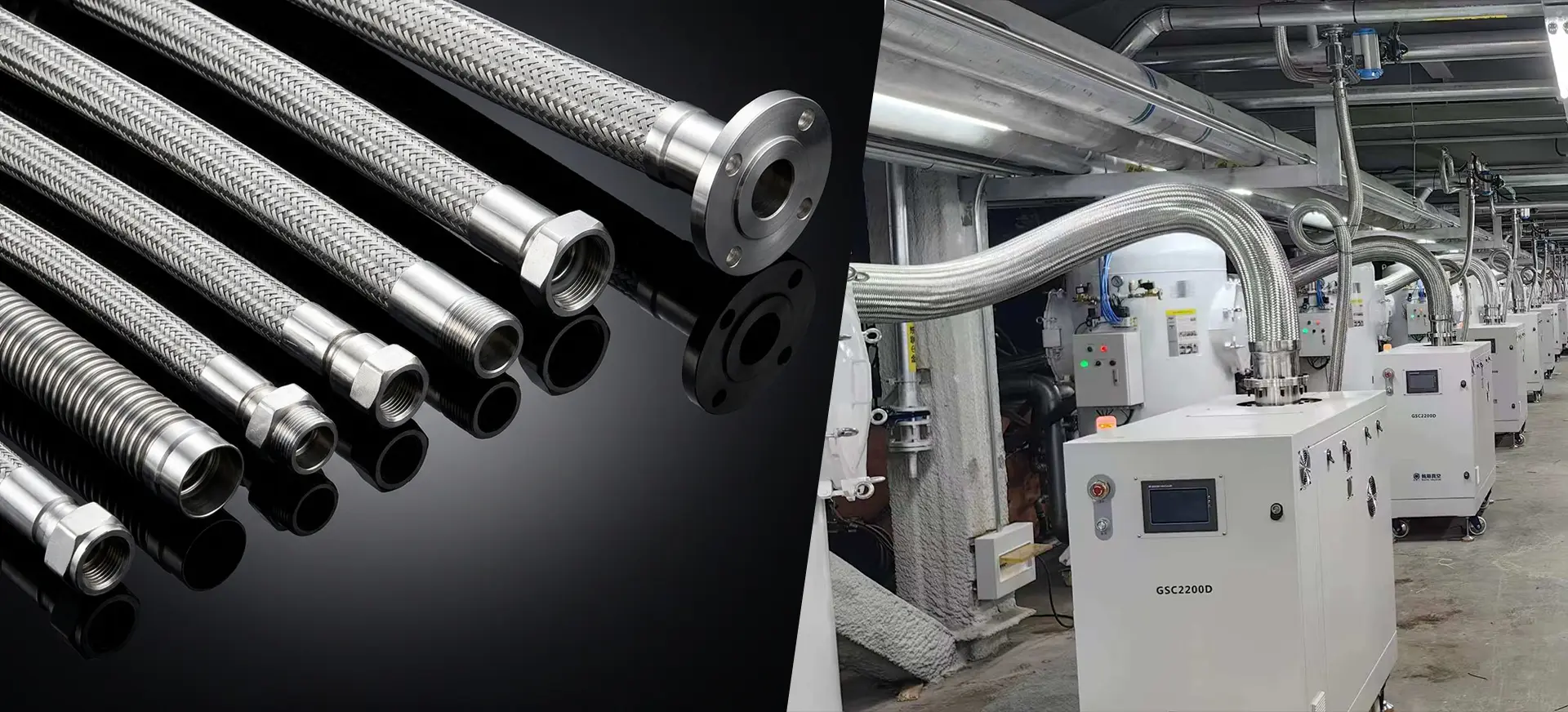

DeMetalen slangdient als een fundamenteel onderdeel in talloze industriële, commerciële en residentiële vloeistofoverdrachtsystemen. Deze flexibele leidingen zijn ontworpen om trillingen te absorberen, thermische uitzetting te compenseren en verkeerde uitlijning te corrigeren en zorgen voor een veilige, betrouwbare werking onder veeleisende omstandigheden.JIDONGDAheeft het ontwerp en de productie van metalen slangassemblages vooruitgegaan door middel van strenge materiaalselectie, nauwkeurige golfprocessen en grondige integratie van eindfittingen.

Belangrijke productparameters en configuraties

• Nominale diameter (DN): Bereik van DN6 (1/4 inch) tot DN300 (12 inch) en hoger voor grootschalige industriële leidingen.
• Werkdruk (PW): Typically from full vacuum to 350 bar depending on diameter, number of braid layers, and corrugation thickness.
• Barstdruk (PB): Ontworpen met een veiligheidsfactor van 4:1 ten opzichte van de werkdruk voor standaardmontages.
• Temperatuurbereik: Standaard roestvrijstalen assemblages werken van -200°C tot +600°C; legeringen voor hoge temperaturen breiden dit uit tot 800 ° C of meer.
• Buigradius: Statische en dynamische minimale buigradii zijn per diameter gespecificeerd om overspanning te voorkomen.
• Flexibiliteit en slaglengte: Gedefinieerd door axiale compressie, extensie, laterale offsetcapaciteit en hoekbeweging.
• Eindfittingen: Flens-, schroefdraad-, laseinden, sanitaire, camlock- of aangepaste ontwerpen.

Veelgestelde vragen

Wat is het verschil tussen ringvormige en spiraalvormige gegolfde metalen slang, en welke adviseert JIDONGDA?

Ringvormige gegolfde slang bestaat uit een reeks uniforme, parallelle ringen, die superieure flexibiliteit, een kleinere buigradius en een hogere drukcapaciteit bieden dankzij de effectievere vlechtversterking. Spiraalvormige gegolfde slangen hebben een doorlopend spiraalvormig profiel, wat over het algemeen een lagere flexibiliteit en druk biedt, maar soms lagere kosten voor niet-kritieke statische toepassingen. JIDONGDA produceert voornamelijk ringvormige gegolfde slangen omdat deze betere algehele prestaties, een langere levensduur tegen vermoeidheid en compatibiliteit met volledig vacuümomstandigheden leveren. Voor toepassingen die geen hoge flexibiliteit vereisen, kunnen op verzoek spiraalvormige versies worden geleverd na een zorgvuldige technische beoordeling.

Hoe bepaal ik de juiste lengte van een metalen slangsamenstel voor trillingsabsorptie?

Voor trillingsabsorptie moet het samenstel lang genoeg zijn zodat de opgelegde beweging de slang niet dwingt te buigen onder de dynamische minimale buigradius. De levensduur (het deel van de slang dat vrij is van beperkingen aan de eindfitting) moet minstens tien keer de nominale diameter zijn voor eenvoudige zijdelingse trillingen, en langer wanneer zowel de trillingsamplitude als de frequentie hoog zijn. De toepassingsingenieurs van JIDONGDA kunnen een bewegingsanalyse uitvoeren met behulp van uw verplaatsingsgegevens om de precieze vereiste vrije lengte aan te bevelen, waardoor voortijdige vermoeidheidsproblemen worden voorkomen.

Kan een metalen slang onder volledig vacuüm worden gebruikt zonder te bezwijken?

Ja, JIDONGDA ringvormige gegolfde slangen met volledige vlechtdekking zijn geschikt voor volledige vacuümservice. Het golfprofiel is speciaal zo ontworpen dat het externe vlechtwerk kronkelen of knikken voorkomt wanneer de interne druk onder de atmosferische druk komt. Voor kritische hoogvacuümtoepassingen bij hoge temperaturen moet het systeem worden beoordeeld om te bevestigen dat het materiaal voldoende sterkte behoudt. In dergelijke gevallen kan een voering worden opgenomen om de structurele stabiliteit te garanderen.

Wat veroorzaakt vlechtslijtage en hoe kan dit worden voorkomen?

Slijtage van het vlechtwerk is voornamelijk het gevolg van schuren tegen aangrenzende structuren, wrijven door overmatige beweging of wrijving tussen het vlechtwerk en de gegolfde kern. Contact tussen de vlechten tijdens cyclische bewegingen kan ook plaatselijke slijtage veroorzaken. Preventieve maatregelen zijn onder meer het installeren van de slang met voldoende ruimte, het gebruik van beschermende buitenafdekkingen zoals interlockpantser of siliconenmantels, en het vermijden van installatie-indelingen die contact tussen vlechten of vlechten met structuur veroorzaken. JIDONGDA kan in de fabriek beschermende hoezen aanbrengen die de levensduur van de montage in schurende omgevingen aanzienlijk verlengen.

Hoe worden JIDONGDA-assemblages vóór verzending getest?

Elke montage ondergaat een hydrostatische druktest bij 1,5 keer de nominale werkdruk, met een houdtijd volgens internationale normen. Voor gasdiensten wordt een pneumatische test onder gecontroleerde omstandigheden uitgevoerd. Aanvullende niet-destructieve tests, zoals kleurpenetratie-inspectie op lassen, positieve materiaalidentificatie (PMI) en heliumlekdetectie, zijn op aanvraag beschikbaar. Er worden regelmatig burst-tests uitgevoerd op monsterassemblages van elke productiebatch om de ontwerpmarges te valideren. Conformiteitscertificaten en testrapporten zijn standaarddocumentatie.

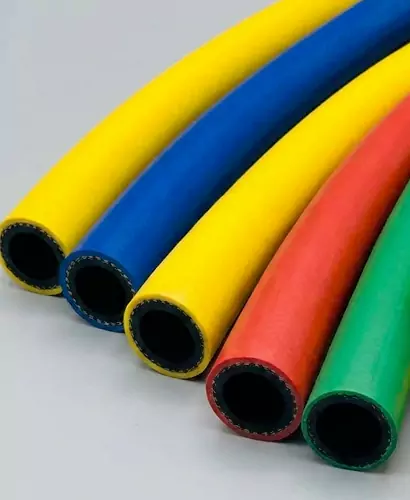

DeNiet-metalen slangis een fundamenteel onderdeel van moderne vloeistofbehandeling, chemische overdracht, pneumatisch transport en vacuümsystemen. Een niet-metalen slang is gemaakt van geavanceerde polymeren, elastomeren en versterkte composieten en overwint vele beperkingen van stijve metalen leidingen en flexibele metalen slangen, zoals corrosie, vermoeidheidsscheuren en overmatig gewicht. JIDONGDA heeft het ontwerp en de productie van niet-metalen slangen gedurende twintig jaar verfijnd en levert producten die hoge flexibiliteit, uitzonderlijke chemische bestendigheid en een lange levensduur combineren.

Kernvoordelen

• Superieure corrosieweerstand:Thermoplastische en elastomeervoeringen zijn inherent bestand tegen zuren, logen, oplosmiddelen en zoutoplossingen die roestvrij staal en gegalvaniseerd staal snel aantasten.
• Lichtgewicht constructie:Niet-metalen slangassemblages wegen vaak 60-70% minder dan gelijkwaardige metalen slangen, waardoor de structurele belasting wordt verminderd en een snellere handmatige bediening op locatie mogelijk wordt.
• Vermoeidheid en trillingsdemping:Polymeerstructuren absorberen pulsaties, waterslag en mechanische trillingen, waardoor vroegtijdig falen op verbindingspunten wordt voorkomen.
• Elektrische isolatie:Veel niet-metalen materialen bieden een hoge diëlektrische sterkte, waardoor ze ideaal zijn voor toepassingen in de buurt van transformatoren, spoorwegtractieapparatuur en explosieve atmosferen.
• Strakkere buigradius:Composiet niet-metalen slangontwerpen maken buigen mogelijk zonder knikken, waardoor installatie in kleine ruimtes wordt vereenvoudigd.
• Hygiënische en gladde boringopties:PTFE-, siliconen- en voedselveilige PVC-slangen bieden extreem gladde binnenoppervlakken die bacteriegroei voorkomen, voldoen aan de FDA- en EU 1935/2004-vereisten en CIP/SIP-reiniging vergemakkelijken.

Sollicitatie

• Chemische dosering en overdracht:PTFE- en NBR-slangen transporteren veilig geconcentreerde zuren (HCl, H₂SO₄), natronloog, oplosmiddelen en farmaceutische tussenproducten zonder uitloging of afbraak. Geïntegreerde aarddraden in antistatisch ontwerp voorkomen ladingsaccumulatie in explosieve atmosferen (ATEX zone 1/2).
• Eten en drinken:Niet-metalen slangen van siliconen en polyurethaan voldoen aan de FDA- en EU-voorschriften voor voedselcontact. Ze verwerken zuivelproducten, bier, wijn, eetbare oliën en zeer zuiver water zonder dat er geurtjes worden overgedragen. Ontwerpen met gladde boring maken hygiënische verbindingen mogelijk en minimaliseren productretentie.
• Stoom en hete olie op hoge temperatuur:Speciaal samengestelde EPDM- en siliconenslangen zijn bestand tegen verzadigde stoom tot 165°C en overdracht van hete olie, waardoor de isolatievereisten worden verminderd in vergelijking met metalen leidingen.
• Landbouw en irrigatie:PVC- en niet-metalen composietslangen zijn UV-gestabiliseerd en algenbestendig en leveren water en vloeibare meststoffen via grote draaipunten en druppelsystemen. Hun lichtgewicht karakter maakt een snelle seizoensimplementatie en -herstel mogelijk.
• Pneumatisch en vacuümtransport:Versterkte polyurethaan- en UHMWPE-slangen kunnen schurende korrels, plastic pellets, zaagsel en poeders verwerken. De antistatische versies voeren de opbouw van statische elektriciteit veilig af tijdens de materiaalstroom met hoge snelheid.
• Maritiem en offshore:Niet-metalen slangassemblages met EPDM- of neopreenafdekkingen zijn bestand tegen zoutnevel, UV en oliespatten en dienen als drinkwaterleidingen, grijswaterafvoer en koelvloeistofaansluitingen in de machinekamer op schepen en platforms.
• Laboratorium en Biopharma:Ultrazuivere PTFE- en platina-uitgeharde siliconenslangen zijn essentieel voor WFI-lussen, chromatografie, mediaoverdracht en assemblages voor eenmalig gebruik in bioprocessing, waarbij uitloogbare en extraheerbare stoffen tot een minimum moeten worden beperkt.

JIDONGDA's kwaliteitscontrole en aangepaste productie

Elke niet-metalen slang die deJIDONGDA-fabriekis het resultaat van strenge procescontroles, van de reologische analyse van de binnenkomende grondstoffen tot de barsttesten van de uiteindelijke montage. Onze testbankmogelijkheden omvatten hydrostatische druktests tot 400 bar, vacuüm-instortingstests, elektrische continuïteitscontroles (voor antistatische kwaliteiten) en UV/ozon-versnelde verouderingskamers. JIDONGDA beschikt over de ISO 9001:2015- en ISO 14001-certificeringen, en onze cleanroomomgeving (klasse 100.000) is gewijd aan de productie van siliconen- en PTFE-slangen voor biofarmaceutische klanten. We bieden rapid prototyping voor aangepaste slangafmetingen, speciale kleurafdekkingen, hybride materialen en multi-laminaatconstructies die geen enkele standaardcatalogus kan bieden. Korte levertijden en technische ondersteuning van onze applicatie-ingenieurs maken JIDONGDA tot een vertrouwde partner voor zowel wereldwijde distributeurs als fabrikanten van originele apparatuur.

Voor projecten die uitgebreide documentatie, ondersteuning voor 3D-slangroutering of monstertests tegen agressieve media vereisen, nodigt JIDONGDA u uit om contact op te nemen met ons engineeringteam met uw technische specificaties. Onze materiaalwetenschappers zullen de optimale niet-metalen slangconfiguratie aanbevelen en een compleet testprotocol en levenscyclusanalyse bieden, zodat u operationele betrouwbaarheid kunt bereiken zonder dure exotische legeringen te overspecificaties.
