Waarom zou u kiezen voor een roestvrijstalen 316L ferrule voor betrouwbare, corrosiebestendige leidingverbindingen

JIDONGDAbiedt industriële verbindingsoplossingen voor veeleisende leidingtoepassingen, en deRoestvrijstalen 316L ferruleis een belangrijke optie voor systemen die betrouwbare verbindingen, corrosiebestendigheid en langdurige serviceprestaties vereisen. Door de materiaaleigenschappen, het verbindingsontwerp en de toepassingsvereisten te begrijpen, kunnen kopers het juiste onderdeel voor hun projecten selecteren.

Een ferrule is een klein maar essentieel onderdeel in veel leiding- en vloeistofbehandelingssystemen. Wanneer het is vervaardigd uit 316L roestvrij staal, biedt het een nuttige combinatie van corrosieweerstand, lasbaarheid, mechanische duurzaamheid en compatibiliteit met veeleisende industriële omgevingen. Het lage koolstofgehalte van 316L helpt het risico op sensibilisatie tijdens het lassen te verminderen, terwijl het molybdeengehalte de weerstand tegen plaatselijke corrosie verbetert in vergelijking met gewoon 304 roestvrij staal in veel omgevingen. In deze gids wordt uitgelegd hoe een roestvrijstalen ferrule werkt, waar deze wordt gebruikt, hoe u de specificaties ervan kunt beoordelen en waar kopers rekening mee moeten houden voordat ze een bestelling plaatsen.

Inhoudsopgave

1. Wat is een roestvrijstalen 316L ferrule?
2. Belangrijkste materiaaleigenschappen en voordelen
3. Gemeenschappelijke industriële toepassingen
4. Hoe u de juiste ferrule selecteert
5. 316L versus 304 roestvrijstalen adereindhulzen
6. Beste praktijken voor installatie en onderhoud
7. Inkoopchecklist voor industriële kopers
8. Veelgestelde vragen
9. Conclusie: het vinden van de juiste verbindingsoplossing

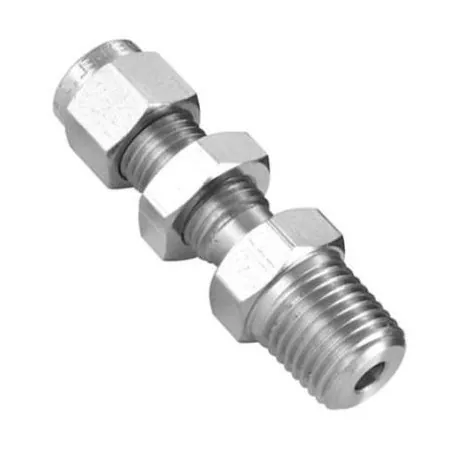

Wat is een roestvrijstalen 316L ferrule?

Een roestvrijstalen ferrule is een fitting- of verbindingsonderdeel dat is ontworpen om het verbinden, afdichten, positioneren of vasthouden van buizen en pijpleidingen te ondersteunen, afhankelijk van het specifieke ontwerp ervan. Adereindhulzen worden gebruikt in verschillende verbindingssystemen, waaronder sanitaire klemfittingen en compressie-type assemblages. Hun precieze functie is afhankelijk van de aansluitstandaard en de configuratie van de omliggende componenten.

316L is een austenitische roestvrij staalsoort met een laag koolstofgehalte, gewoonlijk aangeduid als UNS S31603. De legeringssamenstelling omvat chroom, nikkel en molybdeen. Chroom ondersteunt de vorming van een beschermende passieve oppervlaktelaag, terwijl molybdeen de weerstand tegen putcorrosie en spleetcorrosie in veel gebruiksomgevingen verbetert.

De letter “L” staat voor koolstofarm. Vergeleken met standaard 316 roestvrij staal heeft 316L een lager maximaal koolstofgehalte, doorgaans 0,03% onder de gebruikelijke specificaties. Dit helpt de neerslag van chroomcarbide en het daarmee samenhangende risico op interkristallijne corrosie tijdens het lassen te verminderen.

De term “316L ferrule” alleen definieert echter niet elk productkenmerk. Kopers moeten de verbindingsstijl, afmetingen, toepasselijke materiaalnorm, oppervlakteafwerking en beoogde gebruiksomstandigheden bevestigen voordat ze een onderdeel selecteren.

Belangrijkste materiaaleigenschappen en voordelen

1. Verbeterde corrosieweerstand

Een van de belangrijkste redenen waarom ingenieurs 316L roestvrij staal specificeren, is de weerstand ervan tegen veel corrosieve omgevingen. Het molybdeengehalte biedt over het algemeen een betere weerstand tegen plaatselijke corrosie dan roestvrij staal 304, waardoor het bruikbaar is in toepassingen waarbij bepaalde reinigingschemicaliën, procesvloeistoffen en vochtige industriële omgevingen betrokken zijn.

Toch is 316L niet corrosiebestendig. Warme chlorideoplossingen, hoge chlorideconcentraties, afzettingen en slecht ontworpen spleten kunnen nog steeds putcorrosie of spleetcorrosie veroorzaken. De werkelijke prestaties van een ferrule zijn afhankelijk van de vloeistofsamenstelling, temperatuur, blootstellingstijd, oppervlakteconditie en reinigingsprocedure.

2. Goede lasbaarheid

Het lage koolstofgehalte van 316L maakt het een praktische keuze voor gelaste leidingconstructies. Het helpt het risico op sensibilisatie in de door hitte beïnvloede zone te verminderen wanneer geschikte lasprocedures worden gevolgd. Correct lassen, reiniging na het lassen en passend herstel van het oppervlak blijven belangrijk voor het behoud van de corrosieweerstand.

3. Duurzaamheid voor industriële dienstverlening

316L roestvrij staal combineert nuttige mechanische sterkte met taaiheid en ductiliteit. Een correct gespecificeerde ferrule kan een duurzame verbindingscomponent vormen in industriële systemen die worden blootgesteld aan regelmatig gebruik, reiniging en onderhoud.

De werkelijke druk- en temperatuurlimieten moeten worden vastgesteld op basis van de volledige verbindingsconstructie, inclusief het ferrule-ontwerp, de bijpassende componenten, pakking- of afdichtingselementen, installatiemethode en specificaties van de fabrikant. De materiaalkwaliteit alleen is niet voldoende om een ​​veilige werkdruk te bepalen.

4. Geschiktheid voor reinigbare systemen

Wanneer ze worden vervaardigd met een geschikte oppervlakteafwerking en verbindingsgeometrie, kunnen 316L-componenten reinigbare vloeistofbehandelingssystemen ondersteunen. Dit is met name relevant voor voedselverwerking, drankproductie, biotechnologie en farmaceutische apparatuur.

De hygiënische geschiktheid komt niet alleen door de legering. Oppervlakteruwheid, laskwaliteit, spleetbeheersing, drainage, passivatie en naleving van de toepasselijke sanitaire norm moeten ook worden beoordeeld.

• Goede algemene corrosieweerstand in veel industriële omgevingen.
• Verbeterde weerstand tegen plaatselijke corrosie vergeleken met 304 in veel chloridehoudende omstandigheden.
• Koolstofarme samenstelling die gelaste fabricage ondersteunt.
• Compatibiliteit met geschikte polijst- en passivatieprocessen.
• Potentieel voor een lange levensduur indien correct geselecteerd, geïnstalleerd en onderhouden.

Gemeenschappelijke industriële toepassingen

Roestvrijstalen 316L-adereindhulzen kunnen worden gebruikt in verschillende vloeistofbehandelings- en procesapparatuursystemen. Het juiste ontwerp hangt af van de vraag of de verbinding sanitaire reiniging, chemische bestendigheid, frequente demontage of permanente installatie moet ondersteunen.

Voedsel- en drankverwerking

Productielijnen voor voedsel en dranken vereisen vaak corrosiebestendige componenten die herhaaldelijk wassen en reinigen kunnen verdragen. Geschikte 316L ferrules kunnen worden gebruikt in leidingconstructies voor vloeibare ingrediënten, drankoverdracht en procesapparatuur. Productcontactoppervlakken moeten voldoen aan de geldende hygiëne- en materiaaleisen.

Farmaceutische en biotechnologische apparatuur

Farmaceutische en biotechnologische faciliteiten kunnen 316L-componenten gebruiken in leidingen voor schone processen en bijbehorende apparatuur. Bij deze toepassingen kunnen de traceerbaarheid van materialen, oppervlakteafwerking, lasinspectie en compatibiliteit met reinigings- en sterilisatieprocedures net zo belangrijk zijn als de nominale legeringskwaliteit.

Chemische verwerking

Sommige chemische overdrachtsystemen profiteren van de corrosieweerstand van 316L roestvrij staal. Voordat ingenieurs een ferrule specificeren, moeten ze de exacte chemische concentratie, bedrijfstemperatuur, druk en potentiële blootstelling aan chloriden of andere agressieve stoffen beoordelen.

Industriële vloeistof- en instrumentatiesystemen

Afhankelijk van de configuratie kan een ferrule deel uitmaken van buisverbindingen, instrumentatiesamenstellen, processpruitstukken of andere industriële vloeistofsystemen. Correcte dimensionele compatibiliteit en veilige afdichting zijn essentieel om lekkage en onderhoudsonderbrekingen tot een minimum te beperken.

Voor meer informatie over materiaalkeuze kunnen kopers een erkende technische hulpbron raadplegen, zoals de instrumentatie- en montagehulpmiddelen van Parker, en de richtlijnen vergelijken met de vereisten van hun eigen systeem.

Hoe u de juiste ferrule selecteert

Het kiezen van een geschikte ferrule vereist meer dan het controleren van de materiaalkwaliteit. Een technisch geschikt onderdeel moet passen bij het leidingsysteem, de bedrijfsomstandigheden en relevante kwaliteitseisen.

1. Bevestig het verbindingstype

Bepaal of de toepassing een sanitaire klemring, een compressiefittingcomponent of een ander gespecialiseerd ontwerp vereist. Deze configuraties dienen verschillende doeleinden en zijn niet automatisch uitwisselbaar.

2. Controleer afmetingen en compatibiliteit

Controleer de buitendiameter van de buis, de aansluitafmetingen, de passende geometrie en de relevante maatnorm. Controleer bij klemverbindingen de compatibiliteit tussen de ferrule, pakking, klem en aangesloten slangen. Controleer voor compressiesystemen de volledige fittingserie en de montage-instructies van de fabrikant.

3. Evalueer de besturingsomgeving

Registreer de normale en maximale werkdruk, het temperatuurbereik, de procesmedia, de reinigingschemicaliën en de verwachte onderhoudsfrequentie. Als het systeem chloorrijke vloeistoffen of agressieve chemicaliën verwerkt, vraag dan om een ​​materiaalcompatibiliteitsbeoordeling in plaats van aan te nemen dat 316L geschikt is.

4. Specificeer oppervlakteafwerking en documentatie

Definieer voor hygiënische toepassingen de vereiste interne en externe afwerking, de oppervlakteruwheid (indien van toepassing) en de verwachtingen ten aanzien van de laskwaliteit. Vraag de leverancier of er materiaaltestrapporten, dimensionale inspectierapporten of andere documentatie beschikbaar zijn.

5. Bevestig de nalevingsvereisten

Bepaal of het project een bepaalde ASTM-, EN-, ASME-, 3-A- of andere toepasselijke specificatie vereist. Niet iedere ferrule voldoet automatisch aan iedere norm. Bevestig vóór aankoop het specifieke product, materiaal, afwerking en documentatiebereik.

316L versus 304 roestvrijstalen adereindhulzen

Zowel 304 als 316L zijn veelgebruikte austenitische roestvaste staalsoorten, maar hun legeringssamenstellingen en corrosieprestaties verschillen. De volgende tabel biedt een algemene vergelijking ter ondersteuning van de voorlopige materiaalkeuze.

Deze vergelijking is eerder algemeen dan een vervanging voor technische evaluatie. Geen van beide legeringen is immuun voor elke corrosieve omgeving. Voor lastoepassingen worden 304L en 316L vaak vergeleken omdat hun lagere koolstofgehalte het sensibiliseringsrisico kan helpen verminderen.

Beste praktijken voor installatie en onderhoud

Zelfs een hoogwaardige ferrule kan voortijdig defect raken als de verbinding onjuist is geïnstalleerd of wordt blootgesteld aan ongeschikte serviceomstandigheden. Een gedocumenteerde installatie- en onderhoudsprocedure helpt de integriteit van het leidingsysteem te beschermen.

1. Inspecteren vóór montage:Controleer de ferrule op deuken, krassen, vervorming, vervuiling en zichtbare corrosie.
2. Schone pasvlakken:Verwijder vuil, olie, deeltjes en resten die de afdichting of hygiënische prestaties kunnen verstoren.
3. Gebruik compatibele componenten:Zorg ervoor dat de ferrule past bij de juiste pakking-, klem-, slang- of compressiefittingcomponenten.
4. Volg de installatieprocedure:Gebruik de gespecificeerde lasmethode, montagevolgorde en aanhaalvereisten voor het verbindingstype.
5. Inspecteer na installatie:Onderzoek lasnaden en afdichtingen en voer vervolgens een geschikte lek- of druktest uit volgens een goedgekeurde procedure.
6. Houd een schoonmaakschema aan:Verwijder afzettingen en residuen met behulp van chemicaliën en procedures die compatibel zijn met de legering en het proces.
7. Onderzoek terugkerende fouten:Controleer op overmatige blootstelling aan chloor, ongeschikte reinigingsmiddelen, spleten, slechte afvoer of onjuiste montage.

Voor kritische processystemen moeten onderhoudsintervallen en inspectiemethoden gebaseerd zijn op het bedrijfsrisico, de toepasselijke regelgeving en de aanbevelingen van de fabrikant van de apparatuur.

Inkoopchecklist voor industriële kopers

Voordat u een offerte aanvraagt ​​voor een RVS ferrule, maakt u een beknopt specificatieblad op. Dit helpt leveranciers bij het identificeren van de juiste configuratie en verkleint het risico op het ontvangen van incompatibele componenten.

• Materiaal:Bevestig de kwaliteit 316L en de vereiste materiaalnorm.
• Verbindingsstijl:Specificeer sanitaire klem, compressie, gelast of een andere vereiste configuratie.
• Afmetingen:Geef de slangmaat, aansluitafmetingen en tekeningen op, indien beschikbaar.
• Oppervlakteafwerking:Vermeld indien van toepassing de vereisten voor polijsten, ruwheid of passivatie.
• Servicevoorwaarden:Documenteer druk, temperatuur, vloeistofsamenstelling en schoonmaakchemicaliën.
• Kwaliteitsdocumenten:Vraag naar materiaalcertificaten, inspectiegegevens en traceerbaarheidsvereisten.
• Bestelgegevens:Bevestig hoeveelheid, verpakking, doorlooptijd en bezorgbestemming.
• Projectnormen:Identificeer eventuele verplichte sanitaire, dimensionale of wettelijke vereisten.

Voor een productspecifiek onderzoek kunnen kopers de productpagina van roestvrij staal 316L ferrule bekijken en bevestiging vragen van de beschikbare afmetingen, verbindingsontwerp, materiaaldocumentatie en andere technische details voordat ze hun specificatie finaliseren.

Veelgestelde vragen

1. Wat is het belangrijkste voordeel van een roestvrijstalen 316L ferrule?

Het belangrijkste voordeel is de combinatie van corrosieweerstand, lasbaarheid en duurzaamheid. Het molybdeen in 316L verbetert over het algemeen de weerstand tegen plaatselijke corrosie vergeleken met 304 roestvrij staal, terwijl het lage koolstofgehalte het sensibilisatierisico tijdens het lassen helpt verminderen.

2. Is 316L roestvrij staal geschikt voor toepassingen in de voedingsmiddelen- en farmaceutische sector?

Het wordt veel gebruikt in voedselverwerking, farmaceutische en andere hygiënische systemen. De geschiktheid hangt echter af van het specifieke productontwerp, de oppervlakteafwerking, de traceerbaarheid van het materiaal, de reinigingsvereisten en de toepasselijke industrienormen. De materiaalkwaliteit alleen garandeert niet dat de regelgeving of de sanitaire voorschriften worden nageleefd.

3. Kan een 316L ferrule bestand zijn tegen alle chemicaliën en chlorideoplossingen?

Nee. Hoewel 316L een goede weerstand biedt tegen veel corrosieve media, kan er onder bepaalde omstandigheden toch putcorrosie, spleetcorrosie of spanningscorrosie optreden. Chemische concentratie, temperatuur, blootstellingsduur en componentontwerp moeten vóór gebruik worden geëvalueerd.

4. Welke informatie is nodig om een ​​roestvrijstalen ferrule te bestellen?

Geef de vereiste materiaalkwaliteit, verbindingstype, afmetingen, bedrijfsomstandigheden, oppervlakteafwerking, hoeveelheid en eventuele toepasselijke normen op. Tekeningen, specificaties van bijpassende componenten en documentatievereisten kunnen de leverancier helpen de compatibiliteit te bevestigen.

5. Voldoet elke 316L-ferrule aan de sanitaire normen?

Nee. De naleving van de sanitaire voorschriften is afhankelijk van het volledige productontwerp, de productiekwaliteit, de oppervlakteafwerking, de materiaaldocumentatie en de specifieke norm die erbij betrokken is. Vraag productspecifiek bewijsmateriaal aan als naleving van 3-A, ASME BPE of een andere norm voor uw project noodzakelijk is.

6. Hoe kunnen kopers de kwaliteit van een 316L-ferrule verifiëren?

Vraag naar relevante materiaaltestrapporten, dimensionale inspectieresultaten, gegevens over de oppervlakteafwerking en traceerbaarheidsdocumentatie. Controleer bij kritische toepassingen of de documenten overeenkomen met het geleverde product en de vereiste specificatie.

Conclusie: het vinden van de juiste verbindingsoplossing

Een roestvrijstalen 316L ferrule kan een betrouwbare keuze zijn voor leidingen en vloeistofbehandelingssystemen die corrosiebestendigheid, duurzame verbindingen en compatibiliteit met veeleisende industriële omstandigheden vereisen. De prestaties zijn niet alleen afhankelijk van de legeringskwaliteit, maar ook van de maatnauwkeurigheid, het verbindingsontwerp, de oppervlakteafwerking, de installatiekwaliteit en de chemie van de werkomgeving.

Voor kopers die de opties van JIDONGDA evalueren, is de meest effectieve aanpak om eerst de technische vereisten van de applicatie te definiëren en vervolgens de productspecificaties en ondersteunende documentatie te verifiëren. Als u hulp nodig heeft bij het identificeren van een geschikte configuratie, het bevestigen van afmetingen of het bespreken van uw projectvereisten,neem contact met ons opom productinformatie op te vragen en een aansluitoplossing op maat van uw toepassing te verkennen.
