Wanneer grote apparatuur, pompeenheden, pijpleidingen of mobiele systemen een betrouwbare vloeistofoverdracht vereisen terwijl trillingen en beweging mogelijk zijn, kan deFlexibele rubberen flensslang met grote diametervanJIDONGDAbiedt een praktische aansluitoplossing. Ontworpen rond een flexibel rubberen slanglichaam, verstevigingsstructuur en geflensde uiteinden, kan deze worden geconfigureerd voor water, zeewater, slurry, minerale slurry, zand, grind, residuen en andere geschikte industriële media.
Pijpleidingsystemen met een grote diameter worden vaak geconfronteerd met uitdagingen waar starre leidingen niet gemakkelijk mee om kunnen gaan. Pomptrilling, verplaatsing van apparatuur, installatieafwijking en herhaalde montage kunnen extra spanning rond verbindingspunten veroorzaken. Een flexibele rubberen slang kan zorgen voor een gecontroleerd flexibel traject tussen apparatuur en pijpleidingen, terwijl de benodigde transportcapaciteit behouden blijft.
De oplossing van JIDONGDA combineert een rubberen slanglichaam met verstevigingslagen en flensverbindingen. Afhankelijk van de bedrijfsomstandigheden kan de structuur versterkte stoffen en spiraalvormige staaldraadondersteuning omvatten voor toepassingen waarbij druk- of vacuümvereisten nodig zijn. Flensafmetingen kunnen ook worden afgestemd op gangbare normen of klanttekeningen, waardoor de slang geschikt is voor industriële projecten op maat.
Inhoudsopgave
- Wat is een flexibele rubberen flensslang met grote diameter?
- Waarom is flexibiliteit belangrijk in grote pijpleidingsystemen?
- Hoe is de slang opgebouwd?
- Wat zijn de belangrijkste voordelen?
- Waar wordt het vaak gebruikt?
- Met welke technische parameters moeten kopers rekening houden?
- Hoe moeten kopers de juiste slang selecteren?
- Hoe kan de levensduur worden ondersteund?
- Veelgestelde vragen
- Conclusie

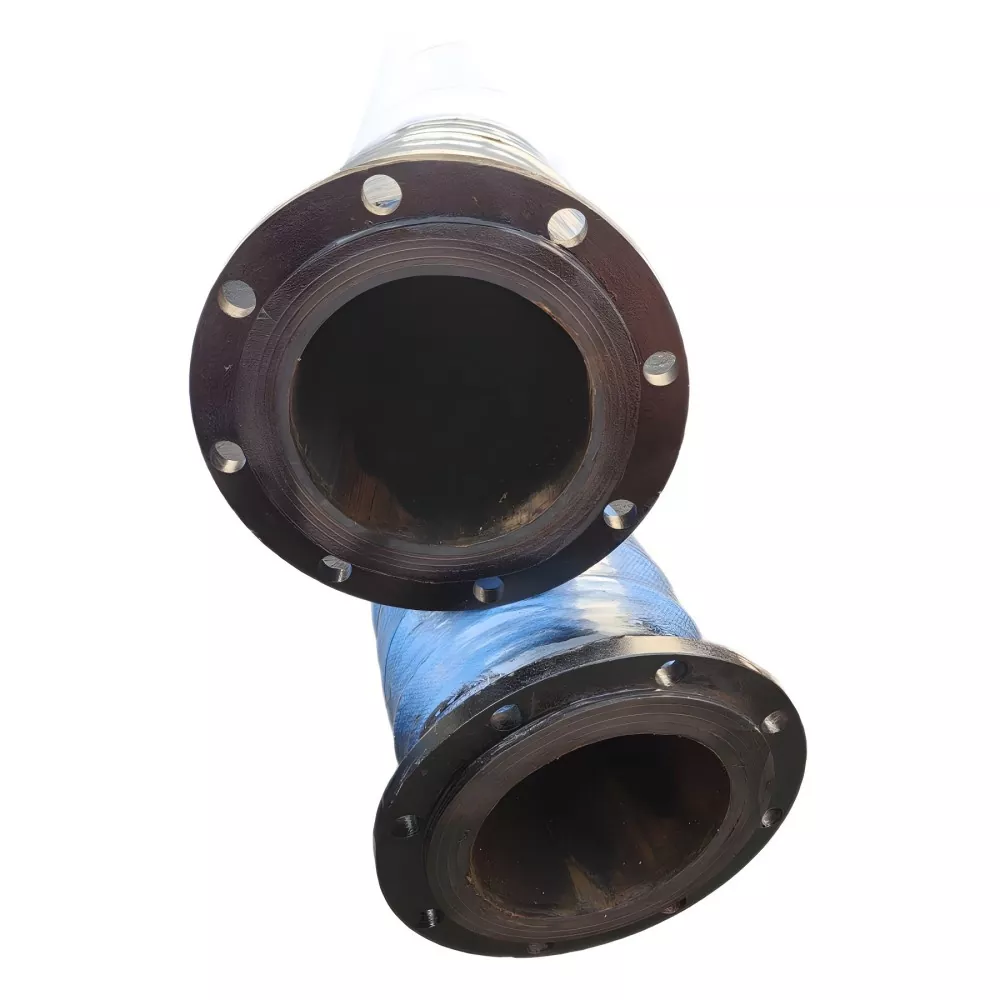

Wat is een flexibele rubberen flensslang met grote diameter?
Een flexibele rubberen flensslang met een grote diameter is een industriële slangconstructie die is ontworpen om vloeistoffen of deeltjeshoudende media te transporteren en tegelijkertijd te functioneren als een flexibele verbinding tussen apparatuur en vaste of mobiele pijpleidingen.
In tegenstelling tot een volledig stijve verbinding kan het rubberen slanglichaam een zekere mate van buiging en verplaatsing opvangen. Aan beide uiteinden geïnstalleerde flenzen zorgen voor een boutverbinding met pompen, kleppen, pijpleidingen, vaten of andere apparatuur. Deze combinatie maakt de slang bijzonder nuttig daar waar transportcapaciteit en aansluitflexibiliteit beide belangrijk zijn.
Afhankelijk van het project kan de slang worden geconfigureerd voor water, zeewater, slurry, minerale slurry, zand en grind, residuen en geselecteerde industriële media. Voor schurende materialen moeten de binnenste rubbersamenstelling en de versterkingsstructuur worden geselecteerd op basis van het feitelijke medium en de bedrijfsomstandigheden.
Waarom is flexibiliteit belangrijk in grote pijpleidingsystemen?
Grote industriële pijpleidingen worden niet altijd blootgesteld aan statische omstandigheden. Pompen genereren trillingen, mobiele apparatuur verandert van positie en installatietoleranties kunnen resulteren in een kleine verkeerde uitlijning tussen aangesloten componenten. Als deze bewegingen direct worden overgebracht op starre leidingen, kan er extra spanning ontstaan rond verbindingen en apparatuurinterfaces.
Een flexibele rubberen slang creëert een flexibel gedeelte binnen de leiding. Het vermogen om te buigen en bepaalde verplaatsingen op te vangen, kan ervoor zorgen dat apparatuurverbindingen beter aanpasbaar zijn aan reële bedrijfsomstandigheden.
- Helpt trillingen van apparatuur op te vangen.
- Maakt bepaalde verplaatsing van pijpleidingen mogelijk.
- Biedt flexibiliteit rond apparatuuraansluitingen.
- Kan verbindingen vereenvoudigen waar de installatieruimte beperkt is.
- Ondersteunt toepassingen waarbij apparatuur moet worden verwijderd of herhaald moet worden geïnstalleerd.
- Kan worden geconfigureerd voor verschillende media en bedrijfsomstandigheden.
De feitelijk toegestane buigradius, het verplaatsingsbereik, de drukwaarde en de installatiemethode moeten altijd worden bevestigd aan de hand van de specifieke slangconstructie- en projectvereisten.
Hoe is de slang opgebouwd?
De prestaties van een rubberen slang met een grote diameter zijn afhankelijk van de interactie tussen de interne rubberen laag, de versteviging, de buitenste rubberen laag en de eindverbindingen. Een goed geselecteerde structuur zorgt ervoor dat de slang bestand is tegen de mechanische en omgevingscondities die tijdens gebruik worden verwacht.
Binnenste rubberen laag
De binnenste rubberlaag staat in direct contact met het getransporteerde medium. De formulering ervan moet daarom worden gekozen op basis van de kenmerken van het materiaal dat wordt getransporteerd, vooral wanneer het systeem schurende slurry, minerale deeltjes, zeewater of andere veeleisende media verwerkt.
Versterkte stoffen laag
Versterkte stoflagen helpen de slangstructuur te ondersteunen en drukbelastingen te dragen. Het wapeningsontwerp moet overeenkomen met de vereiste diameter, druk, lengte en bedrijfsomstandigheden.
Spiraalvormige staaldraadversterking
Wanneer zuig- of vacuümondersteuning nodig is, kan een spiraalvormige staaldraadversterkingsstructuur worden opgenomen. Deze configuratie moet worden gespecificeerd op basis van de daadwerkelijke vacuümomstandigheden, in plaats van uitsluitend op basis van de slangdiameter te worden geselecteerd.
Buitenste rubberen laag
De buitenste rubberen laag biedt bescherming tegen blootstelling aan het milieu en draagt bij aan de weerstand van de slang tegen externe veroudering en bedrijfsomstandigheden.
Geflensde uiteinden
Flenzen zorgen voor een praktische boutverbinding tussen de slang en de omringende pijpleiding of apparatuur. JIDONGDA kan koolstofstaal, roestvrij staal of andere flensmaterialen configureren volgens de toepassing, standaard of klanttekening.
Wat zijn de belangrijkste voordelen?
Door de juiste flexibele slang te selecteren, kunnen verschillende veelvoorkomende uitdagingen bij transportsystemen met grote diameter worden aangepakt. De belangrijkste voordelen zijn onder meer:
- Flexibele aansluitmogelijkheden:Het rubberen lichaam maakt bepaalde buigingen en verplaatsingen mogelijk, waardoor het geschikt is voor apparatuurinterfaces die worden beïnvloed door trillingen of beweging.
- Transport met grote stroom:Een grote interne diameter kan mediaoverdracht met grote volumes ondersteunen waar projectomstandigheden een grotere stroomcapaciteit vereisen.
- Handige flensintegratie:Flensuiteinden kunnen worden aangepast aan de gebruikelijke normen of worden aangepast volgens technische tekeningen.
- Aanpasbare versterking:Weefselversterking en optionele spiraalvormige staaldraadconstructies kunnen worden geselecteerd op basis van druk- en vacuümvereisten.
- Aanpassingsvermogen van media:Geschikte binnenste rubberverbindingen kunnen worden geselecteerd voor water, slurry, minerale slurry, zand, grind en andere gespecificeerde media.
- OEM- en ODM-flexibiliteit:Diameter, lengte, druk, vacuüm, temperatuur, flensconfiguratie, rubbersamenstelling en kleur kunnen worden aangepast voor niet-standaard toepassingen.
Waar wordt het vaak gebruikt?
De toepassing van flexibele flensslangen met een grote diameter strekt zich uit over industrieën waar grote hoeveelheden materiaaloverdracht en flexibele apparatuurverbindingen vereist zijn.
| Industrie | Typische toepassing | Belangrijke overweging |
|---|---|---|
| Mijnbouw | Transport van minerale slurry en residuen | Slijtage, deeltjesgrootte, concentratie, druk |
| Baggeren | Slurry-, slib- en zandoverdracht | Vacuüm, slijtage, debiet, flexibiliteit |
| Poorten | Vloeistof- en materiaaltransport met grote stromen | Diameter, mediumcompatibiliteit, flensaanpassing |
| Zand en grind | Water-zandmengsels en deeltjestransport | Slijtvastheid en versterking |
| Bouwmachines | Flexibele pomp- en mobiele leidingverbindingen | Beweging, buigruimte, druk |
| Industrieel transport | Industrieel water, slurry en geschikte media | Temperatuur, druk, rubbersamenstelling |
Voor projecten waarbij gespecialiseerde media of zware bedrijfsomstandigheden betrokken zijn, moeten kopers gedetailleerde toepassingsinformatie verstrekken voordat de slangconstructie wordt afgerond.
Met welke technische parameters moeten kopers rekening houden?
Een slang mag niet uitsluitend op basis van de nominale diameter worden geselecteerd. Een volledige specificatie moet rekening houden met de mechanische, chemische, thermische en verbindingsvereisten van de toepassing.
| Parameter | Waarom het ertoe doet |
|---|---|
| Binnendiameter | Bepaalt de beschikbare doorstroomdoorlaat en aansluitmaat. |
| Lengte | Heeft invloed op de installatiegeometrie, bewegingsvrijheid en buigomstandigheden. |
| Werkdruk | Bepaalt de benodigde wapening en totale slangconstructie. |
| Werkend vacuüm | Belangrijk voor zuigtoepassingen en selectie van vacuümondersteuningsstructuren. |
| Werktemperatuur | Bepaalt of de geselecteerde rubbercompound geschikt is voor het medium en de omgeving. |
| Transportmedium | Beïnvloedt de keuze van rubbercompounds en de eisen op het gebied van slijtvastheid. |
| Stroomsnelheid | Helpt bij het bepalen van de juiste diameter en bedieningsconfiguratie. |
| Flens standaard | Garandeert compatibiliteit met de bijpassende apparatuur of pijpleiding. |
De productinformatie van JIDONGDA geeft aan dat flensverbindingen kunnen worden geconfigureerd volgens GB, DIN, ANSI, JIS, ASME of klanttekeningen. De definitieve specificaties moeten worden bevestigd op basis van het daadwerkelijke project in plaats van te worden aangenomen op basis van een algemene catalogusbeschrijving.
Hoe moeten kopers de juiste slang selecteren?
Voor industriële inkoopteams kan het verstrekken van volledige operationele informatie in de offertefase de technische bevestiging efficiënter maken. Een nuttig specificatieblad zou het volgende moeten bevatten:
- Vereiste binnendiameter.
- Totale slanglengte.
- Normale en maximale werkdruk.
- Vereiste vacuümdruk voor zuigservice.
- Type transportmedium.
- Bedrijfs- en omgevingstemperatuur.
- Vereist debiet.
- Vereist buig- of verplaatsingsbereik.
- Flensstandaard en afmetingen.
- Benodigde hoeveelheid en afleverbestemming.
Schuurtoepassingen vereisen aanvullende informatie. Minerale slurryprojecten moeten bijvoorbeeld de deeltjesgrootte en concentratie identificeren, zodat het binnenste rubber en de versterkingsstructuur op de juiste manier kunnen worden geëvalueerd.
Kopers kunnen ook gerelateerde oplossingen bekijken, zoals geflensde rubberen slangen met een grote diameter, rubberen baggerslangen met grote diameter en andere rubberen slangoplossingen met grote diameter bij het vergelijken van verschillende pijpleidingvereisten.
Hoe kan de levensduur worden ondersteund?
Een correcte installatie en regelmatige inspectie zijn belangrijk voor het behoud van de prestaties van elke industriële rubberen slang. Zelfs een goed ontworpen slang kan voortijdige schade oplopen als deze verkeerd wordt geïnstalleerd of buiten de vastgestelde limieten wordt gebruikt.
- Overschrijd het bevestigde werkdruk-, vacuümdruk- of temperatuurbereik niet.
- Vermijd het met geweld uitrekken, draaien of scherp buigen van de slang tijdens de installatie.
- Controleer het buitenste rubberen oppervlak op scheuren, uitstulpingen, insnijdingen en abnormale slijtage.
- Inspecteer flensverbindingen op lekkage en tekenen van loskomen.
- Controleer slangen die met schurende media worden gebruikt op ongebruikelijke slijtagepatronen.
- Stop de werkzaamheden en evalueer de werkomstandigheden opnieuw als structurele schade of abnormale inzakking van de slang wordt waargenomen.
De installatie moet er ook voor zorgen dat de flensvlakken, boutgaten, afdichtingsoppervlakken en bijpassende componenten correct zijn uitgelijnd. De slang mag niet in een positie worden geforceerd die onnodige mechanische spanning veroorzaakt.
Veelgestelde vragen
Wat zijn de belangrijkste voordelen van een flexibele rubberen flensslang met grote diameter?
De belangrijkste voordelen zijn de combinatie van transportcapaciteit met grote diameter en flexibele aansluitmogelijkheden. Het kan worden gebruikt waar trillingen van apparatuur, verplaatsing van pijpleidingen, installatieafwijkingen of verplaatsingen van mobiele apparatuur moeten worden opgevangen.
Kan JIDONGDA de flens vervaardigen volgens klanttekeningen?
Ja. Flensconfiguraties kunnen worden bevestigd volgens toepasselijke normen, afmetingen, aansluitvereisten of klanttekeningen. Het flensmateriaal kan ook worden geselecteerd op basis van de projectvereisten.
Kan dit type slang gebruikt worden voor minerale mest?
Ja. Het kan worden geconfigureerd voor toepassingen met minerale slurry. De deeltjesgrootte, de concentratie van de slurry, de stroomsnelheid, de druk, de temperatuur en de slijtageomstandigheden moeten echter worden opgegeven, zodat de juiste binnenrubbersamenstelling en versterkingsstructuur kunnen worden geëvalueerd.
Kan de slang worden aangepast voor niet-standaard toepassingen?
Ja. Aanpassing kan betrekking hebben op diameter, lengte, druk, vacuümdruk, temperatuur, flensconfiguratie, rubbersamenstelling en kleur. Klanttekeningen, monsters of gedetailleerde technische parameters kunnen worden gebruikt tijdens de bevestiging van de specificatie.
Welke gegevens moet ik verstrekken bij het aanvragen van een offerte?
De meest bruikbare informatie omvat binnendiameter, lengte, werkdruk, vacuümvereiste, transportmedium, temperatuur, stroomsnelheid, buig- of verplaatsingsvereisten, flensstandaard, flensafmetingen, hoeveelheid en bestemming.
Wat is de typische levertijd?
Standaardproducten kunnen over het algemeen binnen ongeveer 7-20 werkdagen worden besteld, terwijl op maat gemaakte producten en speciale specificaties moeten worden bevestigd op basis van de daadwerkelijke ordervereisten.
Conclusie
Een goed geselecteerde flexibele slang met een grote diameter kan een effectieve verbinding bieden tussen pijpleidingen met hoge capaciteit en apparatuur waarbij sprake is van beweging, trillingen, installatieafwijkingen of veeleisende media. De combinatie van flexibele rubberconstructie, verstevigingslagen en flensverbindingen maakt deze slang geschikt voor een breed scala aan mijnbouw-, bagger-, haven-, bouw-, zand- en grind- en industriële transporttoepassingen.
JIDONGDA ondersteunt aangepaste configuraties op basis van diameter, lengte, druk, vacuüm, temperatuur, transportmedium, flensvereisten en rubbersamenstelling. Voor projecten waarbij de standaard slangspecificaties niet volledig overeenkomen met de installatieomstandigheden, zorgt het verstrekken van volledige technische informatie ervoor dat de slangstructuur en de verbindingsconfiguratie nauwkeuriger kunnen worden geëvalueerd. Als u op zoek bent naar een betrouwbare oplossing voor een veeleisende pijpleidingverbinding,neem contact met ons opmet uw tekeningen, bedrijfsparameters of projectvereisten om een geschikte slangoplossing op maat met JIDONGDA te bespreken.
