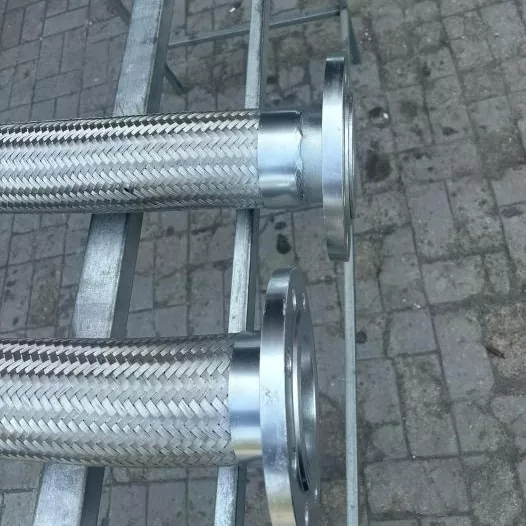

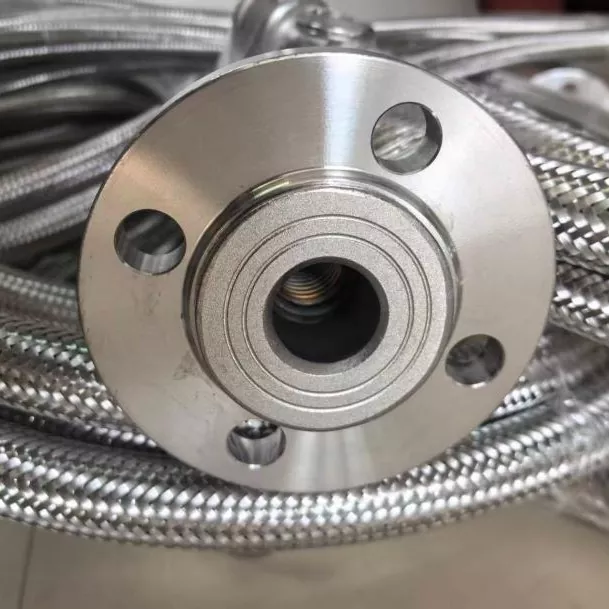

Gegolfde flexibele metalen slang

De JIDONGDA serie gegolfde flexibele metalen slangen is gebouwd rond een dunwandige roestvrijstalen balg. De unieke gegolfde structuur biedt flexibiliteit in zowel axiale als laterale richtingen, terwijl de inherente voordelen van metaal behouden blijven: weerstand tegen hoge temperaturen, druk en corrosie. Naast het louter transporteren van het werkmedium, ligt de belangrijkste waarde van het product in het vermogen om thermische uitzetting te compenseren, mechanische trillingen te isoleren en verkeerde uitlijningen van de installatie te corrigeren. Het dient als een essentieel veiligheidscomponent, maakt flexibele verbindingen mogelijk binnen starre industriële leidingsystemen en is ontworpen voor continu, zwaar gebruik.

Productontwerpkenmerken

JIDONGDA maakt gebruik van een naadloze vormtechnologie die structurele stabiliteit en superieure lekdichtheid garandeert. Het kernsamenstel bestaat uit vier lagen, met mogelijkheden voor versteviging op maat:

1. Golfelement

Vervaardigd uit één enkele plaat roestvrij staal (kwaliteit 304 of 316L), elimineert dit de risico's die gepaard gaan met lasnaden en verbetert de flexibiliteit en compatibiliteit van de slang met verschillende media aanzienlijk.

2. Verstevigingslaag (metaalvlechtwerk)

Een buitenmantel van draadgaas (roestvrij staal) die de rek effectief beperkt, de drukbelastingen verdeelt en de algehele drukweerstand verhoogt.

3. Eindverbindingssysteem

Ondersteunt verschillende verbindingstypen (flens-, schroefdraad-, knelfittingen en lasverbindingen) waardoor integratie in een breed scala aan leidingsystemen mogelijk is.

4. Optionele beschermlaag

Er zijn speciale beschermende versterkingsopties beschikbaar voor veeleisende bedrijfsomstandigheden (bijvoorbeeld maritieme omgevingen, het hanteren van agressieve stoffen of toepassingen bij hoge temperaturen).

Belangrijkste toepassingsgebieden

De gegolfde flexibele metalen slang past zich aan verschillende industriële leidingscenario's aan en biedt een grote veelzijdigheid en bruikbaarheid:

1. Trillingscompensatiesystemen voor industriële leidingen: Absorbeert thermische uitzetting en krimp en dempt trillingen van de apparatuur tijdens bedrijf;

2. Petrochemische industrie: Geschikt voor het transporteren van corrosieve media en het voorzien van flexibele aansluitingen in procesleidingen;

3. Energieopwekkingssystemen: worden gebruikt om trillingen in ketels, warmtewisselaars en koelcirculatieleidingen te verminderen en te compenseren;

4. Maritieme techniek: Isoleert trillingen in leidingen aan boord en is bestand tegen corrosie door zoutnevel in maritieme omgevingen;

5. Metallurgische apparatuur voor hoge temperaturen: geschikt voor ovens en leidingverbindingen voor hoge temperaturen die onderhevig zijn aan afwisselend hoge en lage temperaturen;

6. HVAC-systemen bouwen: Biedt flexibele verbindingen in HVAC-systemen, waardoor trillingen en geluid in de leidingen worden verminderd.

Praktische toepassingsvoorbeelden

Voorbeeld 1: Project voor procesleidingen op hoge temperatuur bij een olieraffinaderij aan de kust

Een olieraffinaderij aan de kust kreeg te maken met problemen met frequente thermische verplaatsing en flensverbindingslekken in olie- en gasleidingen met hoge temperaturen, veroorzaakt door langdurige temperatuurschommelingen. Het project maakt gebruik van een JIDONGDA 316L roestvrijstalen gegolfde flexibele metalen slang, die thermische vervorming effectief compenseert en bestand is tegen sulfidecorrosie. Het systeem heeft vijf jaar lang continu zonder lekkages gefunctioneerd, waardoor de frequentie van onderhoudsonderbrekingen aanzienlijk is verminderd en de stabiliteit van de productielijn is verbeterd.

Voorbeeld 2: Project voor het upgraden van leidingen voor een groot containerschip

De koelleidingen van de hoofdmotor van een zeeschip hadden last van scheuren in de muren en een kortere levensduur als gevolg van constante trillingen. Om dit probleem aan te pakken, werden op maat gemaakte gegolfde JIDONGDA-slangen, voorzien van dubbellaags vlechtwerk en een corrosiewerende coating van maritieme kwaliteit, geïnstalleerd. Deze oplossing elimineerde effectief de resonantie van de leidingen en zorgde voor corrosiebestendigheid tegen zeezoutnevel, waardoor de levensduur van de leidingen werd verlengd van drie naar meer dan tien jaar.

Belangrijkste productkenmerken

1. Zeer flexibel gegolfd ontwerp met uitstekende axiale en laterale vervormingsmogelijkheden, geschikt voor uitdagende installatieomstandigheden;

2. Uitzonderlijke thermische weerstand, bestand tegen extreme cyclische thermische belastingen;

3. Hoge corrosieweerstand, compatibel met het transport van de meeste industriële media;

4. Effectieve trillingsdemping en verplaatsingscompensatie, waardoor spanningen in het leidingsysteem worden verminderd;

5. Stabiele en duurzame constructie, ontworpen voor langdurig continu gebruik in industriële omgevingen;

6. Betrouwbare afdichting van verbindingen, waardoor het risico op leidinglekken aanzienlijk wordt verminderd.

Aangepaste configuratieopties

Aanpasbaar aan specifieke bedrijfsomstandigheden: volledig 316L roestvrijstalen constructie, dubbellaags versterkt vlechtwerk, antistatisch ontwerp, thermische isolatiemantel, verschillende verbindingstypes, anticorrosiecoating van maritieme kwaliteit, versies voor ultrahoge temperaturen (meer dan 600 ° C) en vacuümversterkte ontwerpen.

Belangrijkste productvoordelen

1. Volledig metalen flexibele verbinding, die een aanzienlijk hogere betrouwbaarheid biedt dan traditionele rubberen slangen en problemen in verband met veroudering of defecten elimineert;

2. Geïntegreerde verplaatsingscompensatie en trillingsdempende mogelijkheden, aanpasbaar aan complexe leidingomstandigheden;

3. Bestand tegen extreme temperaturen en druk; geschikt voor een breed scala aan toepassingen;

4. Voldoet aan de belangrijkste industriële normen en is universeel toepasbaar in verschillende industrieën;

5. Ontwerp met hoge veiligheidsfactor dat een stabiele werking en gecontroleerde risico's garandeert;

6. Wereldwijd wijd gebruikt in diverse scenario's met een bewezen staat van dienst in industriële toepassingen.

Veelgestelde vragen

Vraag 1: Hoe kies ik tussen 304 en 316L gegolfde flexibele metalen slangen? Wat is het verschil?

Kwaliteit 316L bevat molybdeen, wat een betere weerstand biedt tegen chloride-ionen, zuren, alkaliën en sulfiden; het is specifiek ontworpen voor zeer corrosieve omgevingen, zoals zee-/kustomgevingen of chemische verwerkingsfabrieken. JIDONGDA kan nauwkeurige aanbevelingen voor materiaalkeuze geven op basis van de specifieke werkomgeving, temperatuur en serviceomstandigheden.

Vraag 2: Kan het product tegelijkertijd bestand zijn tegen hoge temperaturen en hoge druk?

A: Ja, het is ontworpen om te werken onder gelijktijdige omstandigheden van hoge temperatuur en hoge druk; Houd er echter rekening mee dat de toegestane werkdruk van het materiaal afneemt naarmate de temperatuur stijgt. Daarom moeten de bedrijfsparameters worden aangepast (gereduceerd) in overeenstemming met de normen bij gebruik in omgevingen met hoge temperaturen. Voor omstandigheden met ultrahoge temperaturen (boven 600 ° C) en hoge druk raden we aan om de gespecialiseerde versie voor ultrahoge temperaturen van JIDONGDA te gebruiken om operationele veiligheid op lange termijn te garanderen.

Vraag 3: Wat is de levensduur van het product en welke elementen vereisen regelmatige inspectie?

A: De levensduur is afhankelijk van de bedrijfsomstandigheden; Bij gebruik in standaard verwarmingssystemen heeft het product een levensduur van 10–15 jaar; Voor pijpleidingen die zijn aangesloten op apparatuur die hoogfrequente trillingen genereert, wordt echter vervanging om de 3 tot 5 jaar en jaarlijkse inspecties aanbevolen. Tijdens geplande inspecties moet bijzondere aandacht worden besteed aan zaken als slijtage van het vlechtwerk, vervorming van het slanglichaam, corrosie op verbindingspunten en vloeistoflekkage; onmiddellijke vervanging is vereist als er schade wordt geconstateerd.
