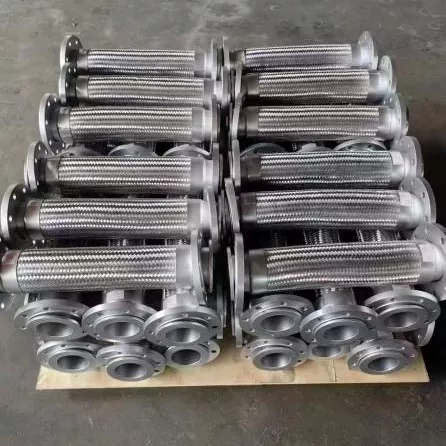

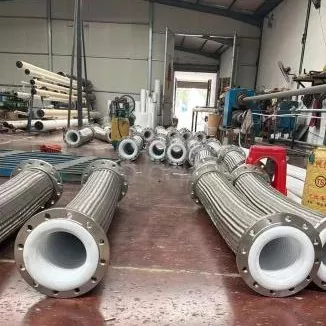

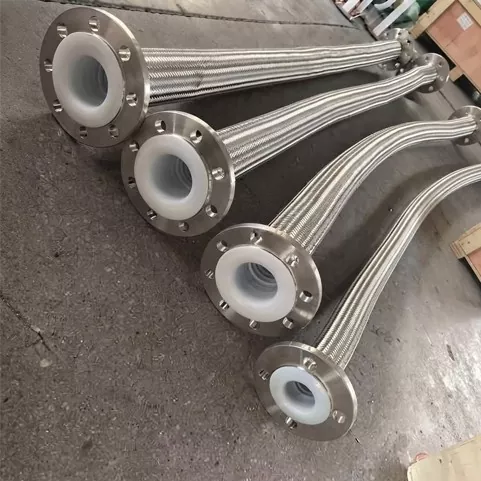

Flexibele metalen slang

De JIDONGDA flexibele metalen slang dient als een belangrijk onderdeel voor flexibele compensatie in industriële leidingsystemen. Het ontwerp omvat een roestvrijstalen balg, een metalen omvlechting en veelzijdige eindverbindingen, waardoor effectief wordt tegemoetgekomen aan behoeften zoals compensatie van thermische uitzetting en krimp, trillingsdemping en het transport van uitdagende media. Dit product presteert beter dan traditionele slangen en werkt betrouwbaar onder zware omstandigheden, waaronder extreme temperaturen, hoge druk en blootstelling aan zuren en logen. Het is geschikt voor het veilige transport van vloeistoffen, stoom, industriële gassen en chemicaliën met een hoge temperatuur, waardoor een veilige verbinding tussen stationaire leidingen en mobiele apparatuur wordt gegarandeerd.

Productconstructie

De JIDONGDA flexibele metalen slang heeft een nauwkeurig ontworpen modulair ontwerp; het omvat robuuste kerncomponenten en maakt de toevoeging van verstevigingselementen mogelijk om aan specifieke operationele vereisten te voldoen:

1. Roestvaststalen balg (kerncomponent)

Het is vervaardigd uit één stuk materiaal (roestvrij staal 304 of 316L) en biedt uitstekende flexibiliteit en hoge drukbestendigheid, en dient als lekvrije binnenleiding voor het werkmedium.

2. Dubbellaags metalen vlechtwerk

Een dichte buitenvlecht van roestvrij staaldraad verbetert de drukweerstand en barstveiligheid, beperkt overmatige uitzetting of buiging en biedt bescherming tegen externe mechanische schade.

3. Veelzijdige eindverbindingen

Compatibel met flenzen, schroefdraadverbindingen en snelkoppelingen; deze voldoen aan de gebruikelijke normen voor leidingsystemen, waardoor een naadloze integratie met verschillende soorten industriële apparatuur wordt gegarandeerd.

4. Extra beschermlaag

Er kunnen beschermende coatings worden aangebracht om de weerstand tegen schurende slijtage, ernstige corrosie of zoutnevel te verbeteren, waardoor de levensduur van het product wordt verlengd.

Toepassingsgebieden en implementatievoorbeelden

1. Primaire toepassingsgebieden

Brede compatibiliteit met industriële systemen met hoge temperaturen, petrochemische fabrieken, apparatuur voor energieopwekking, scheepsmachines, metallurgische faciliteiten en HVAC-systemen; omvat de meeste gebruiksscenario's voor flexibele verbindingen in industriële leidingen.

2. Praktische implementatievoorbeelden

Voorbeeld 1: Retrofit van hogetemperatuurketelleidingen in een thermische elektriciteitscentrale

Bij een thermische elektriciteitscentrale van 25 MW werden de traditionele stijve leidingen vervangen door JIDONGDA metalen slangen met ultrahoge temperatuur (bij de stoomuitlaatsecties van de ketel). Deze producten zijn geschikt voor een bedrijfstemperatuur van 600°C en compenseren effectief de thermische uitzetting en krimp, terwijl ze trillingen van de apparatuur isoleren. Na drie jaar ononderbroken bedrijf zonder lekkages of storingen werd de frequentie van gepland onderhoud aanzienlijk verminderd en daalden de bedrijfs- en onderhoudskosten van de fabriek met 42%.

Voorbeeld 2: Leidingenproject voor de scheepsbouw. Een scheepswerf aan de kust selecteerde JIDONGDA 316L roestvrijstalen flexibele metalen slangen met een anticorrosiecoating voor de koeling van de hoofdmotor en de hydraulische systemen. Dankzij een speciale corrosiewerende coating van maritieme kwaliteit zijn de slangen bestand tegen zoutnevel. Na twee jaar dienst op zee werd er geen roest of loszittende verbinding gedetecteerd, waardoor het probleem van de korte levensduur die doorgaans gepaard gaat met standaardslangen in maritieme omgevingen effectief werd opgelost.

Belangrijkste productkenmerken

1. Groot temperatuurbereik: geschikt voor extreme omstandigheden: van cryogene temperaturen tot ultrahoge temperaturen van meer dan 600 °C;

2. Uitstekende flexibiliteit en compensatiemogelijkheden: absorbeert multidirectionele pijpleidingverplaatsingen en trillingen van apparatuur;

3. Versterkte dubbellaagse vlechting: hoge drukbestendigheid en betrouwbare barstbeveiliging;

4. Roestvrijstalen constructie: bestand tegen zuren, logen en zoutnevel; compatibel met diverse agressieve chemische media;

5. Weerstand tegen vermoeidheid: ontworpen voor langdurig, continu industrieel gebruik;

6. Volledig gelast, lekvrij ontwerp: vermindert het risico op pijpleidinglekken en systeemstoringen aanzienlijk.

Aanpassingsopties

Er zijn acht aanpassingsopties beschikbaar om aan specifieke vereisten te voldoen: 316L roestvrijstalen constructie, versterkt vlechtwerk voor hogedruktoepassingen, antistatisch ontwerp, thermische isolatiemantels, verschillende verbindingstypes, versies voor ultrahoge temperaturen, vacuümbestendige ontwerpen en anticorrosiecoatings van maritieme kwaliteit.

Belangrijkste productvoordelen

1. Volledig metalen constructie geschikt voor gebruik in extreme industriële omgevingen (hoge temperaturen en drukken);

2. Uitstekende flexibiliteit en compensatiemogelijkheden, waardoor problemen met de vervorming en trillingen van pijpleidingen effectief worden aangepakt;

3. Gestandaardiseerd, veelzijdig ontwerp dat een brede toepasbaarheid in verschillende industrieën en compatibiliteit met apparatuur van toonaangevende wereldwijde fabrikanten garandeert;

4. Ontwerp met hoge duurzaamheid dat stabiele prestaties en een laag uitvalpercentage garandeert;

5. Bewezen prestaties: talrijke succesvolle projecten en brede acceptatie op de mondiale industriële markt.

Veelgestelde vragen

Vraag 1: Hoe kies ik tussen 304 en 316L roestvrij staal voor JIDONGDA metalen slangen?

Antwoord: Roestvrij staal 304 biedt een optimale balans tussen kosten en prestaties en is geschikt voor matig corrosieve omgevingen (bijv. HVAC-systemen, standaardstoom, zoetwater, gewone gassen). Staal van klasse 316L bevat molybdeen, waardoor het beter bestand is tegen zuren, logen, chloride-ionen en zeewater; het is specifiek ontworpen voor agressieve omgevingen (chemische verwerking, maritieme toepassingen en kustgebieden die worden blootgesteld aan zoutnevel).

Vraag 2: Kunnen JIDONGDA flexibele metalen slangen worden gebruikt in vacuümleidingsystemen?

Antwoord: Ja. De gespecialiseerde vacuümbestendige metalen slangen van ons merk zijn voorzien van dikkere balgen en dichte vlechtwerk, waardoor het inklappen (vervormen) van de slang onder negatieve druk effectief wordt voorkomen. Ze zijn geschikt voor vacuümsystemen (bijvoorbeeld vacuümdestillatie, vacuümcoating, cryogene vloeistofopslag) en kunnen op maat worden vervaardigd met vacuümdichte flenzen.

Vraag 3: Wat is de levensduur van het product bij continu industrieel gebruik en wat zijn de onderhoudsaanbevelingen?

Antwoord: Bij gebruik binnen de nominale parameters heeft het product een levensduur van 3 tot 8 jaar (dit kan enigszins variëren afhankelijk van de corrosiviteit van het bedrijfsmedium). Onderhoudsaanbevelingen: vermijd beschadiging van de vlecht met scherpe voorwerpen tijdens de installatie en vermijd strikt het draaien van het slanglichaam of het buigen ervan voorbij de toegestane minimale buigradius. Bij gebruik onder hoge temperaturen en hoge druk kan het regelmatig controleren van de dichtheid van verbindingen (elke zes maanden) de levensduur van de apparatuur aanzienlijk verlengen.
