Hoe kan een met draad versterkte rubberen flensslang met grote diameter de efficiëntie van de overdracht van zwaar materiaal verbeteren?

JIDONGDAbiedt deMet draad versterkte rubberen flensslang met grote diametervoor veeleisende industriële zuig- en perstoepassingen waarbij structurele stabiliteit, betrouwbare verbindingen en materiaaloverdracht van grote volumes essentieel zijn. Deze flexibele slang is ontworpen voor het transporteren van water, slurry, modder, zand en compatibele minerale materialen en combineert een meerlaagse rubberstructuur, spiraalvormige staaldraadversterking en aanpasbare flensverbindingen om de praktische uitdagingen van mijnbouw, bagger- en industriële pompsystemen aan te pakken.

Een met draad versterkte rubberen flensslang met grote diameter is ontworpen om zijn vorm te behouden tijdens zuigwerkzaamheden en tegelijkertijd de drukvereisten van afvoertoepassingen te ondersteunen. De spiraalvormige staaldraadversterking helpt bij het weerstaan ​​van binnenwaartse vervorming onder negatieve druk, terwijl de rubberen lagen de slang beschermen en geschikt zijn voor verschillende getransporteerde media. Geflensde uiteinden vereenvoudigen de integratie met pompen, baggerapparatuur en vaste pijpleidingen. In deze gids worden de slangstructuur, het werkingsprincipe, industriële toepassingen, selectiecriteria en onderhoudspraktijken uitgelegd om technische teams te helpen bij het specificeren van een geschikte oplossing voor hun bedrijfsomstandigheden.

Inhoudsopgave

1. Wat is een met draad versterkte rubberen flensslang met grote diameter?
2. Hoe werkt de versterkte structuur?
3. Wat zijn de belangrijkste prestatievoordelen?
4. Welke industrieën profiteren van deze slang?
5. Hoe verhoudt het zich tot andere slangtypen?
6. Hoe kies je de juiste slang?
7. Welke installatie- en onderhoudspraktijken zijn belangrijk?
8. Veelgestelde vragen
9. Conclusie en productonderzoek

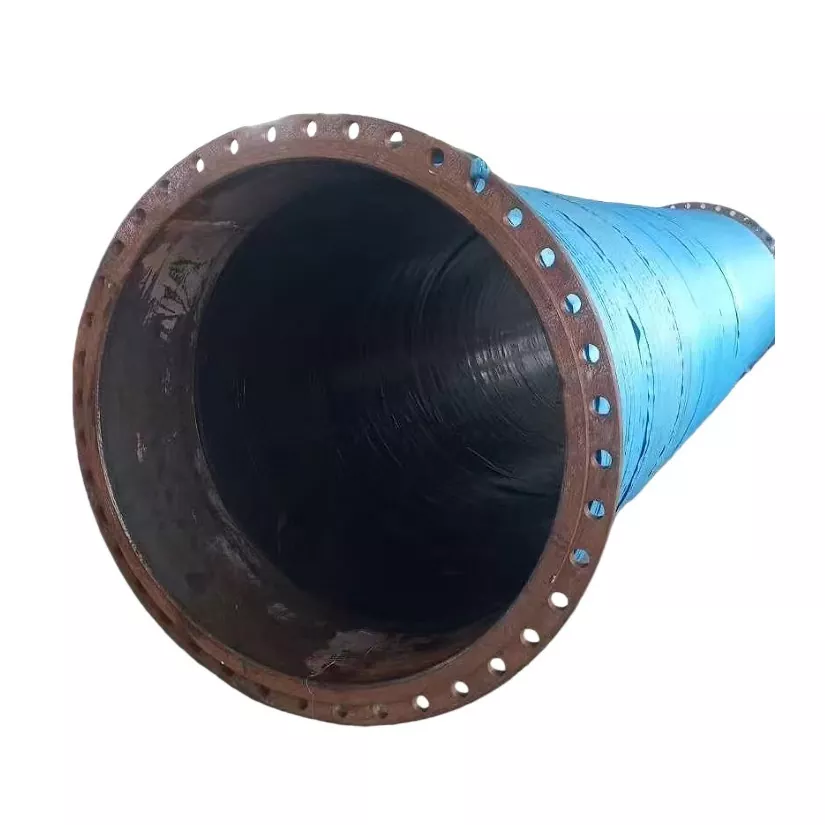

Wat is een met draad versterkte rubberen flensslang met grote diameter?

Een met draad versterkte rubberen flensslang met grote diameter is een flexibel pijpleidingonderdeel dat is ontworpen voor het verplaatsen van aanzienlijke hoeveelheden vloeistoffen en compatibele vaste-vloeistofmengsels. Het is met name handig wanneer conventionele starre leidingen moeilijk te installeren zijn, apparatuur flexibele verbindingen vereist of de pijpleiding zowel onder zuig- als persomstandigheden moet werken.

Het bepalende kenmerk is de spiraalvormige staaldraad ingebed in de slangwand. In tegenstelling tot een rubberen slang die alleen afhankelijk is van het elastomere lichaam en de textielversterking, voegt deze constructie langs de omtrek ondersteuning toe om de slang te helpen weerstand te bieden aan externe druk tijdens vacuümgebruik.

JIDONGDA ontwikkelt deze slang voor toepassingen waarbij:

• Wateroverdracht en industriële vloeistofbehandeling.
• Transport van drijfmest, modder, zand en mineraal materiaal.
• Bagger- en sedimentverwijderingssystemen.
• Mijnbouw en aggregaatverwerkingsactiviteiten.
• Flexibele verbindingen tussen pompen, apparatuur en pijpleidingen.

Voor kopers die verschillende configuraties evalueren, biedt de JIDONGDA-productpagina met draadversterkte slangen een startpunt voor het beoordelen van de productstructuur en aanpassingsmogelijkheden.

Hoe werkt de versterkte structuur?

De prestaties van een industriële slang met een grote diameter zijn afhankelijk van de gecoördineerde functie van de rubberverbindingen, verstevigingslagen, staaldraadstructuur en eindverbindingen. Elk onderdeel beantwoordt aan een andere bedrijfsvereiste.

1. Binnenste rubberen laag

De binnenband komt rechtstreeks in contact met het getransporteerde materiaal. De samenstelling ervan moet worden geselecteerd op basis van de chemische eigenschappen van het medium, de deeltjeskarakteristieken en de bedrijfstemperatuur. Voor schurende slurry of zand kan een op de juiste manier samengestelde slijtvaste rubbersamenstelling interne erosie en voortijdig falen helpen verminderen.

2. Versterkingslagen met hoge sterkte

Stoffen of andere gespecificeerde verstevigingslagen zorgen voor extra structurele sterkte en helpen de slang de interne druk tijdens het lossen te weerstaan. Hun opstelling en specificaties moeten overeenkomen met de beoogde werkdruk en gebruiksomstandigheden.

3. Spiraalvormige staaldraadversterking

De ingebedde staaldraad vormt een ondersteunend raamwerk rond de slangomtrek. Tijdens het zuigen kan externe atmosferische druk een onvoldoende ondersteunde slang naar binnen duwen. De spiraalversterking helpt de interne stromingsdoorgang te behouden en het risico op afvlakking of instorting te verminderen.

4. Beschermende rubberen buitenhoes

De buitenste laag helpt de slang te beschermen tegen externe slijtage, schokken, blootstelling aan weersinvloeden en mechanische schade. Het juiste afdekmiddel is afhankelijk van de installatieomgeving en de verwachte blootstelling.

5. Geflensde eindverbindingen

Dankzij de geflensde uiteinden kan de slang worden aangesloten op compatibele pompen, baggerapparatuur en vaste pijpleidingsecties. JIDONGDA kan flensafmetingen en verbindingsregelingen configureren volgens toepasselijke normen of klanttekeningen, onder voorbehoud van technische bevestiging.

Wat zijn de belangrijkste prestatievoordelen?

Verbeterde stabiliteit onder negatieve druk

Vacuümweerstand is een belangrijke reden om een ​​met draad versterkte rubberen flensslang met grote diameter te specificeren. Spiraalvormige staaldraad helpt de slangdoorsnede tijdens het zuigen te behouden, waardoor een stabielere materiaalstroom wordt ondersteund. De werkelijke vacuümprestaties zijn afhankelijk van de draadafstand, de slangdiameter, het wapeningsontwerp, de lengte, de buigomstandigheden en de werkdruk.

Ondersteuning voor zuig- en perswerkzaamheden

Veel industriële transfersystemen vereisen een slang die de negatieve druk tijdens het zuigen en de positieve druk tijdens het lossen kan verwerken. Een goed gespecificeerde constructie pakt beide omstandigheden aan via het gecombineerde versterkingssysteem. Kopers moeten de nominale limieten voor elke bedrijfsmodus verifiëren in plaats van aan te nemen dat geschiktheid voor de ene geschiktheid voor de andere garandeert.

Materiaaloverdracht van grote volumes

Een grote interne diameter kan aanzienlijke stroomsnelheden opvangen als de slang de juiste maat heeft voor de pomp en het systeem. Een juiste diameterkeuze helpt de stroomvereisten, snelheid, drukverlies en de kenmerken van het getransporteerde materiaal in evenwicht te brengen.

Flexibele apparatuurintegratie

De rubberen constructie maakt beweging mogelijk en helpt apparatuur aan te sluiten die mogelijk niet perfect is uitgelijnd met een stijve pijpleiding. Flensverbindingen bieden ook een praktische interface voor installatie, inspectie en vervanging wanneer ze zijn ontworpen voor de bijbehorende apparatuur.

Projectspecifieke configuratie

Slangdiameter, lengte, rubbersamenstelling, verstevigingsstructuur en flensconfiguratie kunnen samen worden beschouwd. Hierdoor kan de slangassemblage de werkelijke bedrijfsomstandigheden weerspiegelen in plaats van te vertrouwen op een generieke specificatie.

Welke industrieën profiteren van deze slang?

Mijnbouw en minerale verwerking

Mijnbouwactiviteiten verplaatsen vaak schurende slurry, residuen en mineraalhoudende mengsels tussen verwerkingsapparatuur en aangewezen opslaggebieden. Een geschikte slang combineert een compatibel binnenrubbermengsel met versterking die is ontworpen voor de verwachte druk- en vacuümomstandigheden.

Baggeren en sedimentverwijdering

Baggersystemen transporteren zand, slib, modder en sediment via zuig- en persleidingen. Flexibele flensslangen kunnen pompen en baggermaterieel verbinden en tegelijkertijd installatiebewegingen accommoderen. De slang moet worden geselecteerd op basis van de werkelijke concentratie vaste stoffen, deeltjesgrootte, stromingsomstandigheden en het zee- of zoetwatermilieu.

Zand- en grindverwerking

Voor de winning en verwerking van aggregaat kan het overbrengen van water vermengd met zand of grind nodig zijn. Slijtvastheid en een geschikte stroomsnelheid zijn bijzonder belangrijk omdat grove deeltjes de slijtage aan de slangvoering, bochten en verbindingsgebieden kunnen versnellen.

Industriële pompsystemen

Voor grote pompen kunnen flexibele zuig- en persaansluitingen nodig zijn om de beweging van de apparatuur op te vangen, de installatie te vereenvoudigen of bepaalde trillingen te isoleren. De druk- en vacuümwaarden van de slang moeten overeenkomen met het werkbereik van de pomp, inclusief de opstart- en uitschakelomstandigheden.

Havens en maritieme techniek

Havenactiviteiten en maritieme projecten kunnen slangen met een groot kaliber gebruiken voor materiaaloverdracht en pijpleidingverbindingen. Voor deze omgevingen moeten kopers ook de externe blootstelling, de bescherming tegen flenscorrosie, het hanteren van lasten en eventuele projectspecifieke maritieme vereisten evalueren.

Hoe verhoudt het zich tot andere slangtypen?

Verschillende slangconstructies dienen verschillende doeleinden. De beste keuze hangt af van de stroomrichting, de drukomstandigheden, het getransporteerde medium en de vereiste aansluiting.

De vergelijking is eerder algemeen dan een vervanging voor modelspecifieke gegevens. Constructiedetails variëren per fabrikant, en er mag van geen enkel slangtype worden aangenomen dat het onder alle omstandigheden beter presteert dan een ander.

Voor gerelateerde vereisten kunt u JIDONGDA's grote diameter baggerflensrubberslangen en grote diameter zuig- en afvoerrubberslangcategorieën verkennen, indien beschikbaar.

Hoe kies je de juiste slang?

Voordat een met draad versterkte rubberen flensslang met grote diameter wordt aangeschaft, moeten engineering- en inkoopteams de werkelijke taak definiëren in plaats van een product alleen op basis van de nominale diameter te selecteren.

1. Identificeer het getransporteerde medium

Geef aan of de slang schoon water, afvalwater, modder, zand, minerale slurry of een ander materiaal zal transporteren. Omvat de chemische samenstelling, deeltjesgrootte, vastestofconcentratie en temperatuur. Deze details zijn bepalend voor de keuze van de rubbersamenstelling aan de binnenkant en de bescherming tegen schuren.

2. Bevestig de diameter- en stroomvereisten

Bepaal de vereiste interne diameter op basis van het beoogde debiet, het toegestane drukverlies, de pompkarakteristieken en de vereisten voor materiaaltransport. Een te grote of te kleine slang kan systeeminefficiënties of operationele problemen veroorzaken.

3. Stel druk- en vacuümlimieten vast

Geef de normale werkdruk, de maximaal verwachte druk, het zuigvacuüm en eventuele tijdelijke omstandigheden op. Vraag gedocumenteerde beoordelingen aan voor de voorgestelde configuratie. De werkdruk en het vacuümvermogen mogen niet alleen worden afgeleid uit het uiterlijk of de draadversterking.

4. Geef Lengte en Routing op

Meet de vereiste geïnstalleerde lengte en identificeer bochten, bewegingen en verbindingsposities. Respecteer de minimale buigradius van de fabrikant en vermijd routering die knikken, draaien, overmatige spanning of geconcentreerde belasting op de flenzen veroorzaakt.

5. Overeenkomen met de flensstandaard

Bevestig de toepasselijke flensnorm, nominale maat, drukklasse, boutgatpatroon, bekleding, materiaal en afdichtingsopstelling. Mogelijke normen zijn onder meer GB, DIN, ANSI, JIS en ASME, maar de compatibiliteit moet worden gecontroleerd aan de hand van de exacte bijpassende apparatuur en projectvereisten.

6. Evalueer de servicevoorwaarden

Houd rekening met blootstelling aan de buitenlucht, vocht, slijtage, schokken, corrosie, bedrijfscycli en verwachte onderhoudstoegang. Een technisch compatibele slang met een ongeschikte externe bescherming of een onjuiste aansluiting kan toch een korte levensduur hebben.

Voor een offerte bereidt u de volgende gegevens voor:

• Vereiste binnendiameter en totale lengte van de slang.
• Transportmedium en bedrijfstemperatuur.
• Werkdruk, maximale druk en zuigvacuüm.
• Flensnormen, afmetingen en details van passende apparatuur.
• Installatie-indeling, buigvereisten en blootstelling aan de omgeving.
• Hoeveelheid, leveringsvereisten en toepasselijke inspectiedocumenten.

Welke installatie- en onderhoudspraktijken zijn belangrijk?

Een correcte installatie is essentieel voor het bereiken van de beoogde prestaties van een versterkte slangassemblage. Zelfs een goed ontworpen product kan voortijdig defect raken als het verdraaid, te gebogen, slecht ondersteund of buiten de nominale limieten wordt gebruikt.

Installatie-aanbevelingen

• Inspecteer het slanglichaam, de flensvlakken en de afdichtingsoppervlakken vóór installatie.
• Lijn de bijpassende flenzen uit zonder de slang op zijn plaats te forceren.
• Gebruik compatibele pakkingen en bevestigingsmiddelen en draai de bouten aan volgens de toepasselijke procedure.
• Voorkom torsie, overmatige trekbelastingen en bochten die strakker zijn dan de opgegeven minimumradius.
• Zorg voor geschikte ondersteuning waar het gewicht van de slang of externe belastingen de verbindingen kunnen belasten.
• Controleer de systeemdruk- en vacuümlimieten vóór inbedrijfstelling.

Routinematige inspectie

• Controleer op scheuren, uitstulpingen, zichtbare wapening, insnijdingen en ongewone vervormingen.
• Inspecteer flensverbindingen op lekkage, corrosie, losgeraakte bevestigingsmiddelen en beschadigde afdichtingen.
• Controleer op onverwacht drukverlies, verminderde doorstroming of tekenen van instorting van de zuigkracht.
• Controleer de slijtage op plekken die zijn blootgesteld aan grove deeltjes of herhaald contact.
• Stel beschadigde onderdelen buiten gebruik en volg de inspectie- en vervangingsrichtlijnen van de fabrikant.

Inspectie-intervallen moeten de ernst van de werkzaamheden, de kritieke aard van het systeem en de toepasselijke procedures ter plaatse weerspiegelen. Een vaste levensduur kan niet worden gegarandeerd zonder rekening te houden met de feitelijke gebruiks- en onderhoudsgeschiedenis.

Veelgestelde vragen

1. Wat is het belangrijkste doel van spiraalvormige staaldraadversterking?

Het primaire doel is om langs de omtrek ondersteuning te bieden die de slang helpt weerstand te bieden aan binnenwaartse vervorming onder negatieve druk. Dit is vooral belangrijk bij aanzuigsystemen met een grote diameter, waar het inklappen van de slang de doorstroming kan beperken.

2. Kan deze slang zowel zuigen als persen?

Het kan voor beide taken worden ontworpen, maar de toegestane druk en het vacuüm moeten worden bevestigd voor de specifieke slangconstructie. Kopers moeten de toepasselijke beoordelingen opvragen in plaats van ervan uit te gaan dat elk model dezelfde prestatielimieten heeft.

3. Welke materialen kan een met draad versterkte rubberen flensslang met grote diameter transporteren?

Afhankelijk van de rubbersamenstelling en technische specificaties kan het worden gebruikt voor water, modder, slurry, zand en compatibele minerale materialen. Vóór de selectie moeten de chemische compatibiliteit, de schurende werking van de deeltjes, de temperatuur en de concentratie vaste stoffen worden beoordeeld.

4. Zijn de flensafmetingen aanpasbaar?

JIDONGDA geeft aan dat flensconfiguraties kunnen worden aangepast volgens erkende normen of klanttekeningen. Geef de exacte afmetingen, flensstandaard, drukklasse en passende verbindingsdetails op voor technische bevestiging.

5. Hoe kan ik voortijdige slangslijtage verminderen?

Kies een geschikt binnenrubbermengsel, vermijd overmatige stroombeperkingen, volg de gespecificeerde buigradius en inspecteer gebieden met hoge slijtage regelmatig. De bedrijfsdruk, de kenmerken van de getransporteerde deeltjes en de installatieomstandigheden moeten ook binnen de goedgekeurde limieten blijven.

6. Welke gegevens zijn nodig om een ​​offerte aan te vragen?

Geef de slangdiameter, lengte, medium, werkdruk, vacuümvereisten, temperatuur, flensconfiguratie, werkomgeving en bestelhoeveelheid op. Tekeningen of foto's van de bestaande verbindingen kunnen de interfacevereisten helpen verduidelijken.

7. Hoe weet ik of een slang geschikt is voor mijn project?

Vergelijk de voorgestelde slangspecificaties met de bedrijfsomstandigheden en aansluitvereisten van het project. Bevestig druk- en vacuümwaarden, materiaalcompatibiliteit, afmetingen en inspectiedocumentatie bij de fabrikant voordat u een bestelling plaatst.

Conclusie: Specificeer een slang die past bij uw bedrijfsomstandigheden

Een met draad versterkte rubberen flensslang met grote diameter kan een effectieve oplossing bieden voor veeleisende zuig- en afvoersystemen door een flexibele rubberen constructie, structurele versterking, spiraalvormige staaldraadondersteuning en aanpasbare flensverbindingen te combineren. De geschiktheid ervan hangt af van de afstemming van het ontwerp op het getransporteerde medium, de vereiste stroom-, druk- en vacuümomstandigheden, installatiegeometrie en onderhoudsplan.

JIDONGDA biedt aanpassingsopties voor slangafmetingen, versterkingsstructuren, materiaalkeuze en flensconfiguraties om verschillende industriële overdrachtsvereisten te ondersteunen. Om uw toepassing te bespreken, bekijkt u de productdetails van de draadversterkte rubberen flensslang met grote diameter en stelt u uw technische specificaties op.Neem contact met ons opvandaag nog om uw projectvereisten te bespreken, een offerte op maat aan te vragen en een geschikte slangconfiguratie voor uw pijpleidingsysteem te identificeren.
