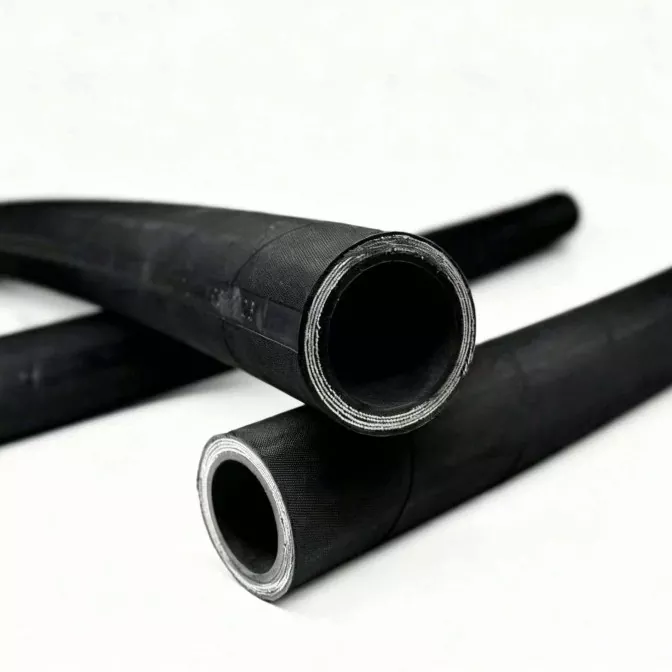

Hydraulische rubberen hogedrukslang

Hogedruk hydraulische rubberen slangen worden gebruikt om hydraulische olie in machines en hydraulische systemen over te brengen. Ze zijn ontworpen met een binnenbuis, verstevigingslaag en buitenhoes om aan verschillende druk- en bedrijfsvereisten te voldoen.

JIDONGDA biedt hydraulische slangopties voor bouwmachines, landbouwmachines, mijnbouwapparatuur en industriële toepassingen. Aangepaste lengtes en slangassemblages zijn beschikbaar volgens klantspecificaties.

Wat is een hydraulische hogedrukslang?

Een hydraulische hogedrukrubberslang is een flexibele drukleiding die wordt gebruikt voor het transporteren van hydraulische olie of andere compatibele hydraulische vloeistoffen in hydraulische systemen. Het bestaat doorgaans uit een binnenbuis, een verstevigingslaag en een buitenhoes.

De binnenband komt rechtstreeks in contact met de getransporteerde vloeistof, de versterkingslaag is bestand tegen de hoofddrukbelasting en de buitenmantel beschermt de slang tegen externe omgevingsfactoren en mechanische schade.

Afhankelijk van de verschillende werkdrukken, drukimpulsvereisten en werkomgevingen kunnen hogedrukhydraulische rubberen slangen worden vervaardigd met verschillende versterkingsstructuren.

Staaldraad gevlochten hydraulische slang

Met staaldraad omvlochten hydraulische slangen zijn geschikt voor hydraulische systemen die flexibele aansluitingen en bijbehorende drukprestaties vereisen. Afhankelijk van specifieke productmodellen kunnen ze voldoen aan verschillende drukwaarden en toepassingsvereisten.

Staaldraad spiraalvormige hydraulische slang

Hydraulische spiraalslangen van staaldraad zijn ontworpen voor hydraulische systemen die specifieke werkdruk en drukimpulsprestaties vereisen. Hun toepassingsbereik is afhankelijk van het slangmodel, het ontwerp van de wapeningsstructuur en relevante testresultaten.

Het drukvermogen van hydraulische hogedrukrubberslangen kan niet alleen worden bepaald door het uiterlijk, de diameter of het aantal staaldraadlagen. De definitieve selectie moet gebaseerd zijn op het specifieke productmodel, technische parameters, toepasselijke normen en testresultaten.

Compatibiliteit met hydraulische vloeistoffen

Waarom is compatibiliteit met hydraulische vloeistoffen belangrijk?

Hydraulische systemen maken doorgaans gebruik van hydraulische olie, maar verschillende apparatuur kan met verschillende soorten werkvloeistoffen werken.

Als de hydraulische vloeistof niet compatibel is met het materiaal van de binnenbuis van de slang, kan dit zwelling, verharding, verzachting, barsten of verslechtering van de prestaties veroorzaken, wat de levensduur en de operationele veiligheid van de slang kan beïnvloeden.

Bij het selecteren van een hydraulische olieslang moet de volgende informatie worden bevestigd:

· Type hydraulische vloeistof

· Vloeiende samenstelling

· Werktemperatuur

· Bedrijfsdruk

· Omgevingsomstandigheden

Algemene selectie-informatie omvat hydraulische oliën op minerale basis, synthetische hydraulische vloeistoffen en andere specifieke hydraulische media.

De compatibiliteit met verschillende vloeistoffen moet worden bevestigd op basis van de feitelijke formulering, het materiaal van de binnenband en de bedrijfsomstandigheden. Er kan niet van worden uitgegaan dat dezelfde hydraulische slang geschikt is voor alle hydraulische oliën, synthetische vloeistoffen of vloeistoffen op waterbasis.

Als een hydraulisch systeem speciale vloeistoffen gebruikt, wordt aanbevolen de vloeistofnaam en technische informatie op te geven, zodat de compatibiliteit van het slangmateriaal verder kan worden bevestigd.

Slangconstructie

Een typische hydraulische hogedrukrubberslang bestaat meestal uit de volgende componenten:

01｜Binnenband

De binnenband komt rechtstreeks in contact met de hydraulische vloeistof.

De belangrijkste overwegingen zijn onder meer:

· Oliebestendigheid

· Vloeistofcompatibiliteit

· Temperatuurbestendigheid

· Flexibiliteit

Het materiaal en de dikte van de binnenband moeten worden gekozen op basis van het specifieke slangmodel en de bedrijfsomstandigheden.

02｜Versterkingslaag

De versterkingslaag is een sleutelstructuur die het drukvermogen van de slang bepaalt.

Afhankelijk van de productserie en drukvereisten kan de slang gevlochten staaldraad- of spiraalvormige wapeningsstructuren met staaldraad aannemen.

Bij de selectie moet rekening worden gehouden met:

· Werkdruk

· Barstdruk

· Drukimpulsvereisten

· Slangdiameter

· Minimale buigradius

· Installatievoorwaarden

Voor hydraulische systemen met frequente drukveranderingen is het ook noodzakelijk om te bevestigen of de slang voldoet aan de vereiste drukimpulsprestaties.

03｜Buitenkap

De buitenmantel biedt externe bescherming voor de verstevigingsstructuur.

Afhankelijk van de gebruiksomgeving moet mogelijk rekening worden gehouden met de volgende factoren:

· Slijtvastheid

· Weerbestendigheid

· Olie- en vetbestendig

· Ozonbestendigheid

· Mechanische bescherming

04｜Hydraulische fittingen en slangassemblage

Hogedruk hydraulische rubberen slangen kunnen worden uitgerust met geschikte fittingen volgens de aansluitvereisten van de apparatuur om een ​​hydraulische slangassemblage te vormen.

Beschikbare montageopties zijn onder meer:

· Rechte fittingen

· 45° elleboogfittingen

· 90° elleboogfittingen

· Metrische schroefdraadfittingen

· BSP-schroefdraadfittingen

· JIC-fittingen

· ORFS-fittingen

· Flensfittingen

Het specifieke fittingtype, de draadspecificatie, de afdichtingsmethode en de krimpparameters moeten worden bevestigd op basis van de apparatuurinterfaces en productvereisten.

De slang-, fitting- en krimpparameters moeten worden beschouwd als een op elkaar afgestemd montagesysteem. Verschillende specificaties van componenten mogen niet willekeurig worden gemengd.

Technische specificaties

Werkdruk en temperatuur

Werkdruk, barstdruk en werktemperatuur zijn verschillende technische parameters en kunnen elkaar niet vervangen.

De toegestane werkdruk van een slang wordt beïnvloed door factoren zoals de binnendiameter, de wapeningsstructuur, het productmodel, de temperatuur en de bedrijfsomstandigheden. Wanneer de temperatuur stijgt, moet de toegestane werkdruk van sommige slangen mogelijk dienovereenkomstig worden aangepast.

Voor hydraulische systemen met continue of frequente drukpulsen is het ook noodzakelijk om te bevestigen of de drukimpulsprestaties voldoen aan de apparatuurvereisten.

Daarom moeten kopers het juiste slangmodel selecteren op basis van de daadwerkelijke toepassing en de uiteindelijke prestaties bevestigen op basis van de technische productgegevens en daadwerkelijke testresultaten.

Typische toepassingen

Bouwmachines - Graafmachines, laders, kranen en andere hydraulische uitrusting.

Landbouwmachines — Tractoren, oogstmachines en landbouwmachines.

Industriële uitrusting: hydraulische persen, krachtbronnen en industriële machines.

Mijnbouwapparatuur: hydraulische systemen die werken in veeleisende industriële omgevingen.

Apparatuur voor materiaalbehandeling: vorkheftrucks, hefapparatuur en andere hydraulische toepassingen.

De slang moet worden geselecteerd op basis van de bedrijfsomstandigheden van de apparatuur.

Bedrijfscertificeringen en documenten

Certificering van kwaliteitsmanagementsysteem

Certificering van milieumanagementsystemen

Patentcertificaat voor hogedrukhydraulische slangen

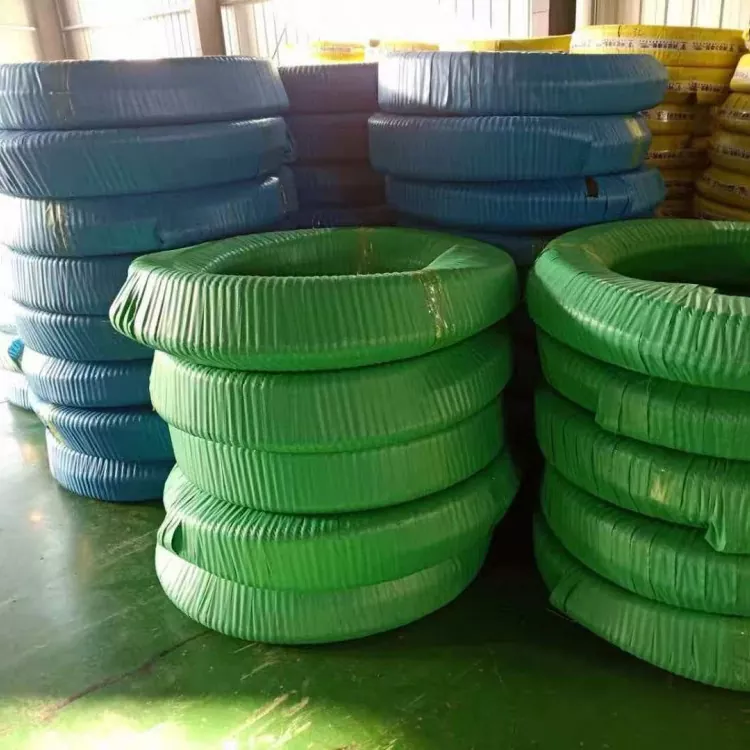

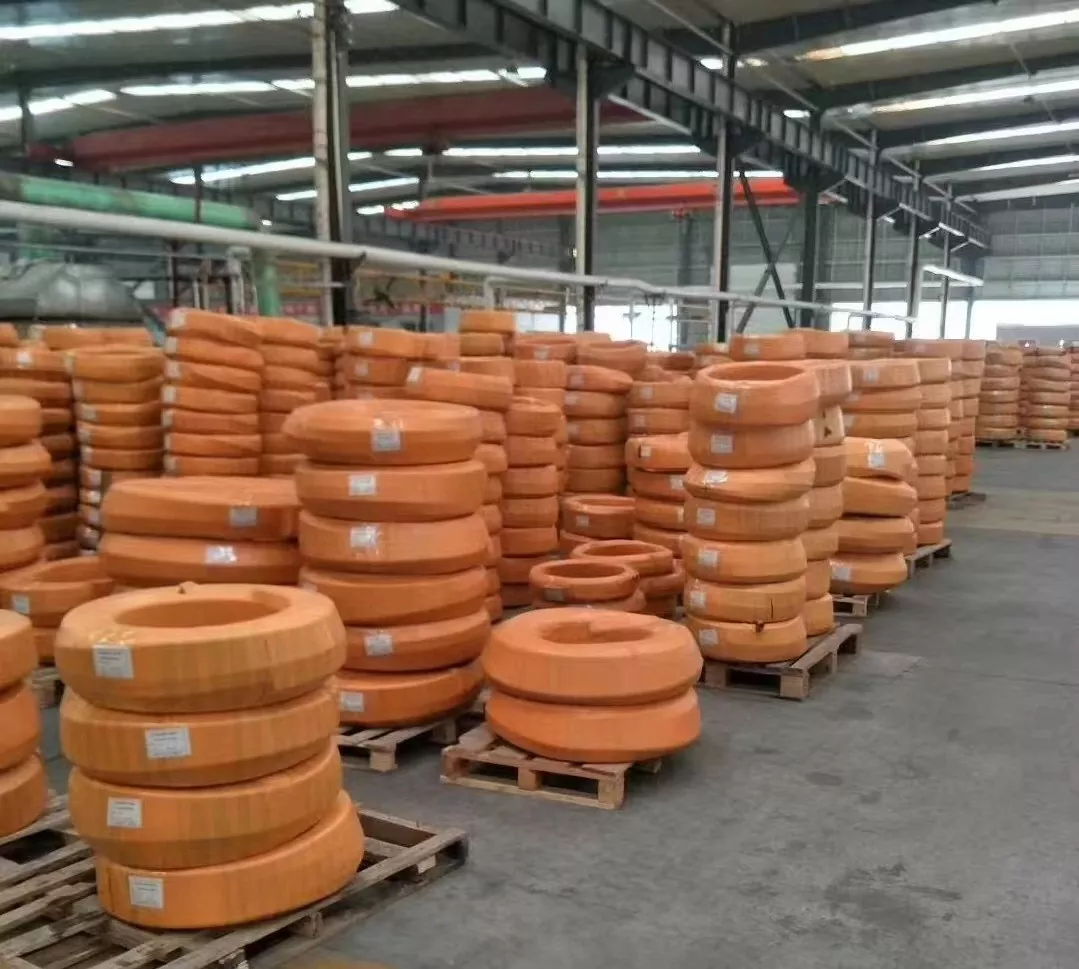

Fabrieks- en productiecapaciteit

Waarom kiezen voor JIDONGDA-slangen?

JIDONGDA levert hydraulische slangen voor verschillende industriële toepassingen en kan de productinkoop coördineren volgens de eisen van de klant.

· Opties voor gevlochten staaldraad en spiraalslangen

· Aangepaste maten en lengtes

· Hydraulische fittingen en slangassemblages

· OEM- en niet-standaardspecificaties

· Productmatching op basis van tekeningen of monsters

· Flexibele leveringsoplossingen voor verschillende projecten

Installatie & Onderhoud

· Selecteer de juiste drukwaarde voor uw hydraulisch systeem.

· Controleer de compatibiliteit tussen de hydraulische vloeistof en het slangmateriaal.

· Vermijd overmatig buigen, draaien en schuren van buitenaf.

· Gebruik compatibele fittingen en de juiste krimpspecificaties.

· Inspecteer regelmatig op scheuren, uitstulpingen, lekken en beschadigde fittingen.

Stop met het gebruik van een beschadigde slang en volg de veiligheidsprocedures van de fabrikant van de apparatuur vóór inspectie of vervanging.

Veelgestelde vragen

Q1. Waar wordt een hydraulische hogedrukslang voor gebruikt?

Hydraulische hogedrukslangen worden gebruikt voor het overbrengen van hydraulische olie of compatibele hydraulische vloeistoffen in hydraulische systemen, waaronder bouwmachines, industriële apparatuur, landbouwmachines en andere hydraulische toepassingen.

Vraag 2. Wat is het verschil tussen gevlochten en spiraalvormige hydraulische slangen?

Staaldraadgevlochten en staaldraadspiraalslangen maken gebruik van verschillende wapeningsstructuren. Hun drukwaarden, flexibiliteit en drukimpulsprestaties zijn afhankelijk van het specifieke productontwerp en de toepasselijke specificaties.

Q3. Tegen welke werkdruk is uw hydraulische slang bestand?

De toegestane werkdruk is afhankelijk van de slangserie, binnendiameter, wapeningsstructuur en bedrijfsomstandigheden. Geef de gewenste druk en slangmaat op voor de modelkeuze.

Q4. Kunnen jullie hydrauliekslangen met fittingen leveren?

Ja. Hydraulische slangassemblages kunnen worden geleverd volgens compatibele slang- en fittingspecificaties, afhankelijk van de productbeschikbaarheid en aanpassingsvereisten.

Vraag 5. Welke hydraulische vloeistoffen zijn compatibel met uw slangen?

De compatibiliteit is afhankelijk van het type hydraulische vloeistof, het materiaal van de binnenband, de temperatuur en de bedrijfsomstandigheden. Geef ter bevestiging de naam van de vloeistof en relevante technische informatie op.

Vraag 6. Kunt u de slanglengte en fittingen aanpassen?

Ja. Aangepaste lengtes en compatibele fittingen kunnen worden geëvalueerd op basis van klanttekeningen, monsters of technische specificaties.

Vraag 7. Levert u OEM-hydraulische slangen?

Ja. OEM-levering en op maat gemaakte productoplossingen zijn beschikbaar volgens de bevestigde productspecificaties en ordervereisten.

Vraag 8. Welke informatie is vereist voor een offerte voor hydraulische slangen?

Wij raden aan om:

Binnendiameter + werkdruk + hydraulische vloeistof + temperatuur + lengte + fittingtype + hoeveelheid

Vraag 9. Hoe kies ik de juiste leverancier van hydraulische hogedrukslangen?

Kies een leverancier die u kan helpen bij het verifiëren van drukwaarden, vloeistofcompatibiliteit, wapeningsstructuur, montagespecificaties en productdocumentatie. De uiteindelijke selectie moet gebaseerd zijn op de werkelijke bedrijfsomstandigheden en bevestigde productspecificaties.

Q10. Welke normen zijn er beschikbaar voor uw hydraulische slangen?

Hydraulische slangen kunnen worden ontworpen of geleverd volgens geldende SAE- of EN-normen, afhankelijk van de daadwerkelijke productserie. Specificeer de vereiste norm zodat de conformiteit van het product kan worden bevestigd.
