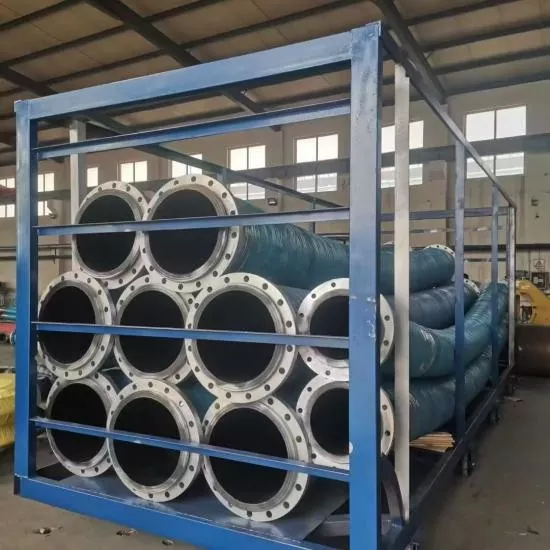

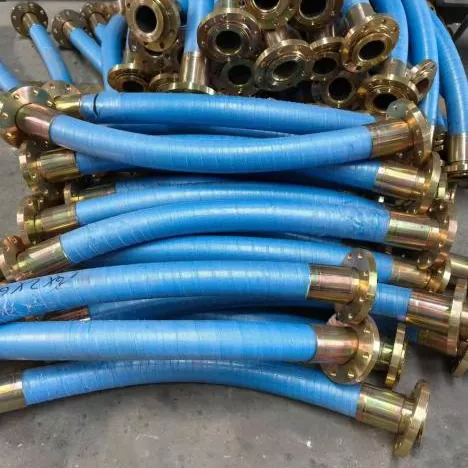

Rubberen zuig- en afvoerslang met grote diameter en flens

Zuig- en afvoerflensrubberslang met grote diameter is een type industriële slang die wordt gebruikt voor flexibel transport van media met een grote stroomsnelheid. Het lost voornamelijk de aansluiting, verplaatsing en aanpassing van de zuig-/persconditie op tussen vaste pijpleidingen en pompen, apparatuur of beweegbare pijpleidingsystemen.

Volgens de bestaande productinformatie wordt deze serie voornamelijk gebruikt voor het transporteren van water, zeewater, slurry, minerale slurry, zand, grind, residuen en enkele industriële vloeistoffen.

JIDONGDA Hose kan producten configureren volgens de specificaties van de klant, technische parameters, tekeningen of feitelijke bedrijfsomstandigheden.

Tijdens de aankoop wordt aanbevolen om de binnendiameter, lengte, werkdruk, vacuümdruk, medium, temperatuur en flensnorm te bevestigen om ervoor te zorgen dat de slangstructuur overeenkomt met het daadwerkelijke pijpleidingsysteem.

Vergeleken met gewone slangen die voornamelijk worden gebruikt voor transport met positieve druk, voegt dit product een spiraalvormige staaldraadondersteuning toe in de structuur, die ondersteuning kan bieden voor zuig- en vacuümtoepassingen.

De meerlaagse versterkingslaag van stof/koordstof wordt gebruikt om de werkdruk te weerstaan, terwijl het binnenste rubber en het buitenste rubber worden geselecteerd op basis van het medium, de temperatuur en de gebruiksomgeving.

Werkingsprincipe en structurele combinatie

De rubberen zuig- en afvoerslang met grote diameter bereikt mediatransport door de combinatie van:

Binnenste rubberlaag + verstevigingslaag + spiraalvormig staaldraadframe (volgens modelconfiguratie) + buitenste rubberlaag + eindflenzen

Tijdens het lossen wordt de interne druk hoofdzakelijk ondersteund door de versterkingslaag.

Tijdens zuig- of vacuümwerkzaamheden biedt het spiraalvormige staaldraadframe ondersteuning aan de omtrek, waardoor het risico op platdrukken en inzakken van de slang wordt verminderd.

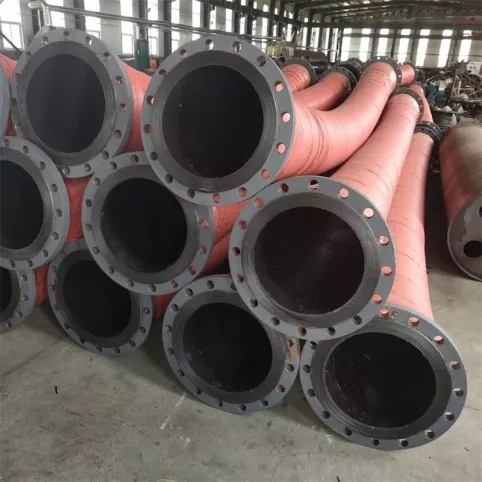

De eindflenzen worden gebruikt voor boutverbindingen met pompen, kleppen, pijpleidingen en andere apparatuur.

Flensspecificaties kunnen worden bevestigd volgens de on-site pijpleidingnormen of klanttekeningen, waardoor installatieproblemen als gevolg van niet-overeenkomende verbindingsafmetingen worden verminderd.

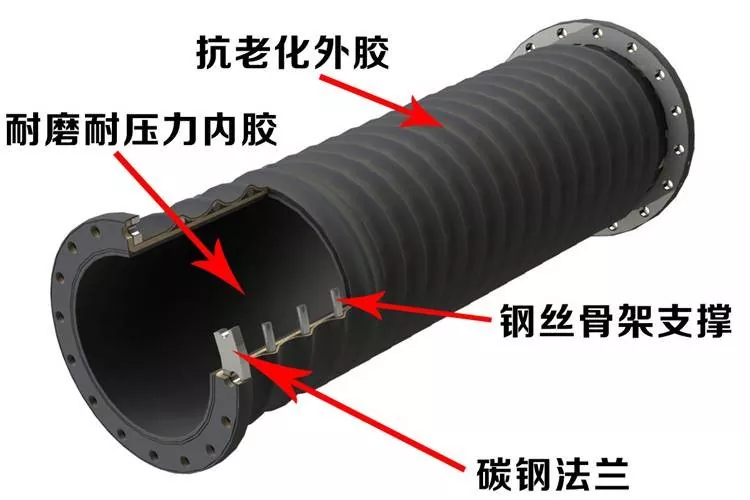

Productstructuur illustratie

Structuur: slijtvast binnenrubber, versterkingslaag, spiraalvormig staaldraadframe, buitenrubber en koolstofstalen flens

Beschrijving van de hoofdstructuur

• Binnenste rubberen laag:
Maakt rechtstreeks contact met het transportmedium. Geschikte rubbermaterialen kunnen worden geselecteerd op basis van media zoals water, slurry, minerale slurry, zand en grind, evenals de feitelijke bedrijfsomstandigheden.

• Versterkte stoflaag:
Maakt gebruik van meerlaagse koordstof/weefselversterkingsstructuur om de hoofddrukbelasting te weerstaan.

• Spiraalvormig staaldraadframe:
Wordt gebruikt voor structurele oplossingen die zuig- of vacuümtransport vereisen en ondersteuning bieden voor het slanglichaam.

• Buitenste rubberen laag:
Biedt externe bescherming en kan worden geselecteerd op basis van verouderingsbestendigheid, slijtvastheid en bedrijfsomstandigheden buitenshuis.

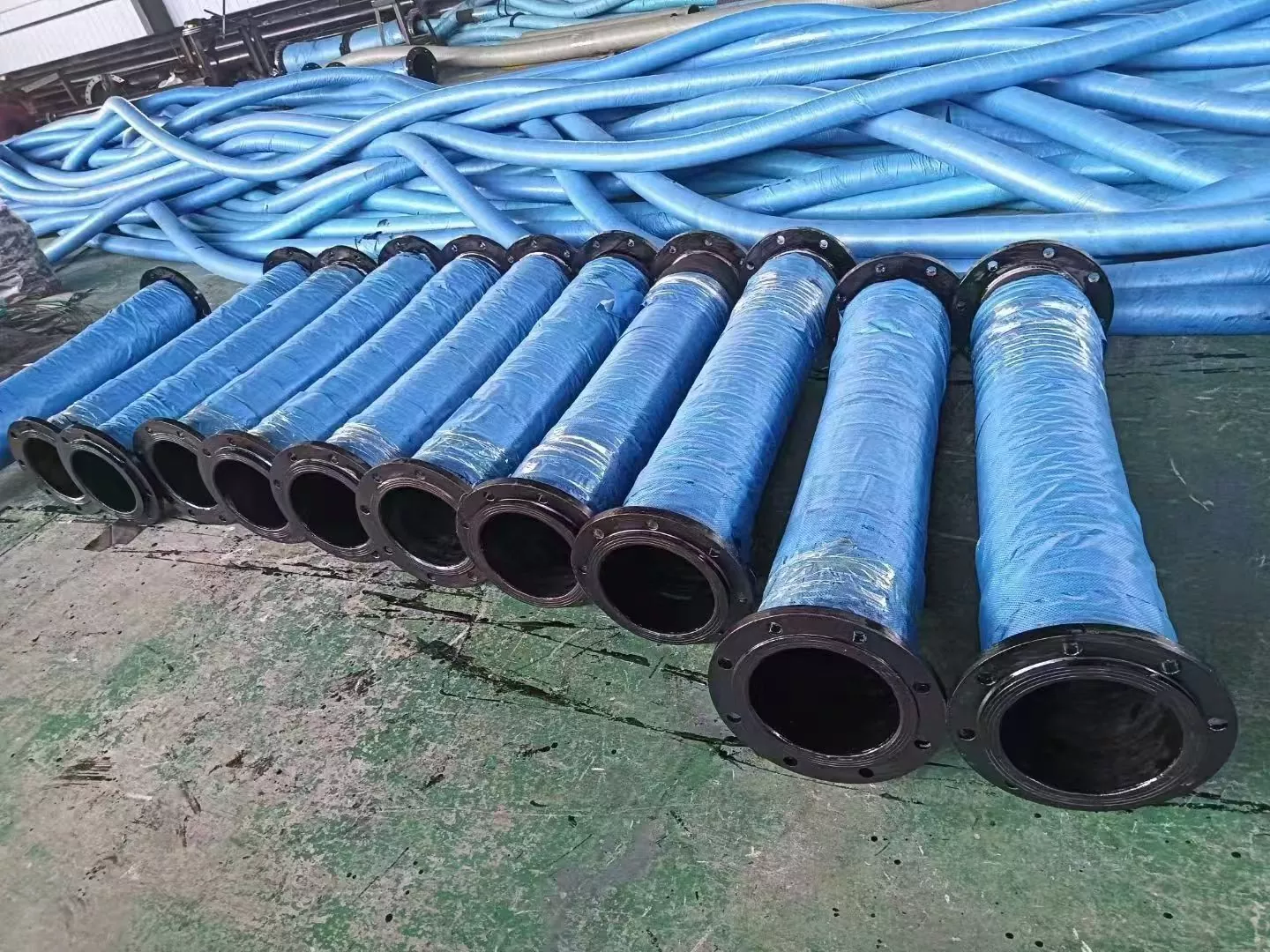

• Eindflens:
Kan worden uitgerust met koolstofstalen of roestvrijstalen flenzen en worden afgestemd op klantnormen, afmetingen of tekeningen.

Belangrijkste voordelen

Transport met grote diameter:
Verkrijgbaar in verschillende specificaties met grote diameter, geschikt voor mediatransport met grote stromen. Het daadwerkelijk beschikbare diameterbereik moet worden bevestigd volgens de technische vereisten.

Aanpasbaarheid van zuig- en afvoer:
Afhankelijk van de structurele configuratie kan het worden gebruikt voor mediazuiging, afvoer of gecombineerd zuig- en afvoertransport.

Handige flensaansluiting:
Flenzen kunnen worden geconfigureerd volgens gangbare normen zoals GB, DIN, ANSI, JIS, ASME en klanttekeningen.

Optionele slijtvaste oplossingen:
Voor schurende media zoals slurry, minerale slurry, zand en grind kunnen geschikte binnenrubbers en verstevigingsstructuren worden geselecteerd op basis van de slijtageomstandigheden.

Flexibele verbinding:
Rubberen slangen bieden een bepaald buig- en verplaatsingsaanpassingsvermogen, geschikt voor trillingen van apparatuur, verplaatsing van pijpleidingen en installatieafwijkingen.

Aangepast volgens arbeidsomstandigheden:
OEM- en niet-standaard maatwerk zijn beschikbaar op basis van diameter, lengte, druk, vacuümdruk, temperatuur, rubbermateriaal, flensspecificaties en kleur.

Technische specificaties

De volgende parameters zijn samengesteld uit de bestaande productinformatie. Omdat verschillende diameters, structuren, lengtes en bedrijfsomstandigheden de uiteindelijke prestaties kunnen beïnvloeden, zijn de bevestigde technische parameters/tekeningen doorslaggevend bij formele aankoop.

Specificatiebevestiging Opmerking:
De originele productinformatie bevat twee beschrijvingen van het diameterbereik: “DN100–DN1000” en “DN100–DN2000”, terwijl de huidige parametertabel tot DN500 vermeldt. Om inconsistente informatie op de website te voorkomen, wordt aanbevolen om vóór publicatie het definitieve aanbod van grote diameters te bevestigen op basis van de werkelijke productie- en leveringsmogelijkheden.

Toepassingsscenario's

Mijnbouw

Gebruikt voor het transporteren van minerale slurry, residuen en slurryhoudende deeltjes.

Voor zeer schurende media moeten het binnenste rubbermateriaal en de versterkingsstructuur worden geselecteerd op basis van de deeltjesgrootte, concentratie, stroomsnelheid en druk.

Baggeren

Geschikt voor baggerschepen, mestpompen, modderafvoerleidingen en sommige onderwatertransportsystemen.

Inzetbaar voor het zuigen en afvoeren van mest, slib, zand en andere materialen.

Havens en terminals

Gebruikt in vloeistof- of materiaaltransportsystemen die een grote diametercapaciteit en flexibele verbindingen vereisen.

Flensspecificaties kunnen worden geconfigureerd volgens de aansluitvereisten ter plaatse.

Zand en grind

Geschikt voor het transporteren van zand, grind, water-zandmengsels, mortel en andere deeltjeshoudende materialen.

Slijtvaste structuren kunnen worden geselecteerd op basis van de werkelijke slijtageomstandigheden.

Staalindustrie

Kan worden gebruikt voor industrieel water, slurry, minerale slurry en een aantal industriële mediatransporten.

Ook geschikt voor flexibele pijpleidingverbindingen tussen grootschalige apparatuur.

Bouw & Techniek

Afhankelijk van het drukniveau, het medium en de structurele configuratie kan het worden toegepast in bouwapparatuur en technische projecten voor vloeistof- of materiaaltransport.

Industriële materiaaloverdracht

Geschikt voor industriële transportsystemen zoals energie-, waterbehandeling- en technische apparatuur.

Er zijn op maat gemaakte oplossingen beschikbaar, afhankelijk van de media en de werkelijke bedrijfsomstandigheden.

Selectiegids en aankoopbevestiging

Bij het kopen van rubberen zuig- en persflensslangen met een grote diameter, wordt het niet aanbevolen om alleen een offerte te maken op basis van de binnendiameter.

Voor zuig- en persslangen zullen de vereisten voor vacuümdruk, gemiddelde slijtage, temperatuur en flensaansluitingen de uiteindelijke structuurconfiguratie en serviceprestaties beïnvloeden.

• Bevestig eerst het transportmedium:
Water, zeewater, slurry, minerale slurry, residuen, zand, grind of andere industriële media.

• Bevestig de arbeidsomstandigheden:
Debiet, werkdruk, werkvacuümdruk, gemiddelde temperatuur, gemiddelde concentratie en deeltjesgrootte.

• Bevestig de installatievereisten:
Binnendiameter, lengte, buig-/verplaatsingsvereisten, flensstandaard, flensafmetingen en type afdichtingsoppervlak.

• Voor toepassingen met hoge slijtage, zoals minerale slurry, residuen en zand/grind:
De slijtvaste binnenrubberoplossing moet worden bevestigd.

• Voor zuig- of vacuümtransporttoepassingen:
Het vacuümdrukniveau moet worden gespecificeerd en er moet worden bevestigd of een spiraalvormig raamwerk van staaldraad vereist is.

• Voor niet-standaard projecten:
Voor technische bevestiging wordt aanbevolen tekeningen, oude slangmonsters of werkelijke aansluitafmetingen aan te leveren.

Voorzorgsmaatregelen voor gebruik

· De werkdruk, vacuümdruk en temperatuur mogen het toegestane bereik van het bevestigde slangmodel niet overschrijden. De specifieke beperkingen zijn onderworpen aan de technische productbevestigingsdocumenten.

· Bij het transporteren van schurende media zoals zand en minerale slurry moet de geschikte rubberen binnenstructuur worden geselecteerd op basis van de werkelijke slijtageomstandigheden, en moet het slanglichaam regelmatig worden geïnspecteerd.

· Controleer vóór de montage van de flens de flensnorm, de afstand tussen de boutgaten, het afdichtingsoppervlak en de afmetingen van de boutverbindingen om geforceerde uitlijning tijdens de installatie te voorkomen.

· Voor zuigtoepassingen moeten de vacuümvereisten en de configuratie van de spiraalvormige staaldraadversterking worden bevestigd. Als de slang abnormaal plat wordt, inzakt of vervormt, stop dan met het gebruik van de slang en controleer de bedrijfsomstandigheden.

· Vermijd tijdens installatie en transport onnodige schokken, knijpen of slepen op de flensuiteinden om schade aan de verbindingsdelen en het slanglichaam te verminderen.

· Voor speciale chemische media, media met hoge temperaturen of niet-standaard bedrijfsomstandigheden dient u vóór aankoop informatie te verstrekken over de samenstelling en temperatuur van het medium. Technisch personeel moet de materiaalcompatibiliteit bevestigen.

Onderhoud en levensduurbeheer

De werkelijke levensduur van rubberen slangen met een grote diameter is afhankelijk van het transportmedium, de druk, de vacuümdruk, de temperatuur, de buiging, de installatieconditie en de gebruiksfrequentie.

Daarom moet het onderhoud zich richten op:

Regelmatige inspectie + registratie van de bedrijfscondities + tijdige afhandeling van abnormale omstandigheden

· Controleer regelmatig of de buitenste rubberlaag scheuren, abnormale slijtage, uitstulpingen of andere zichtbare beschadigingen vertoont.

· Controleer of het flensverbindingsgebied los zit, lekt of abnormale vervorming vertoont.

· Controleer de staat van de slang tijdens zuig- en perswerkzaamheden, en let daarbij op abnormale afplatting, inzakken of vervorming.

· Registreer voor schurende media zoals minerale slurry en zand/grind de slijtageomstandigheden op basis van het daadwerkelijke gebruik als referentie voor toekomstige optimalisatie van de selectie.

· Vermijd langdurige compressie door scherpe voorwerpen als de slang buiten gebruik is. Minimaliseer tijdens het hanteren en opslaan onnodig buigen en stoten.

· Als abnormale druk, duidelijke lekkage, structurele schade of abnormale aansluiting optreedt, stop dan met het gebruik van de slang en voer een technische inspectie uit.

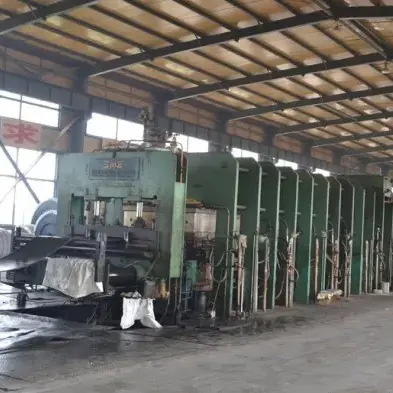

Kwaliteitscontrole en levering

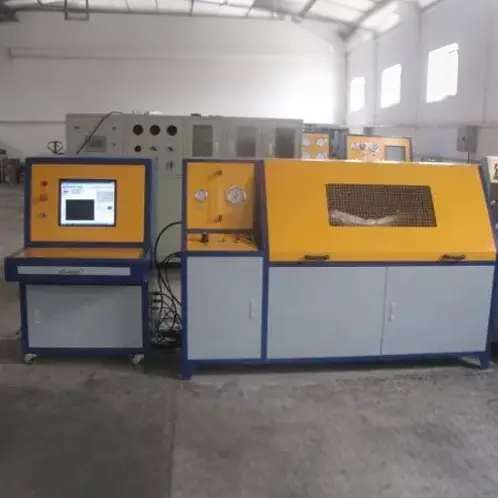

Volgens de bestaande productinformatie kunnen eindproducten worden geïnspecteerd volgens productspecificaties en klantvereisten, waaronder:

· Verschijning

· Binnendiameter

· Buitendiameter

· Lengte

· Flensafmetingen

· Druk

· Vacuüm/negatieve druk

· Hardheid

· Rubberprestaties

Als klanten speciale testvereisten hebben, moeten de inspectie-items en acceptatienormen worden bevestigd voordat ze bestellen.

Voor op maat gemaakte producten kunnen specificaties, flensvereisten, drukniveau, vacuümdruk, transportmedium en leveringsvereisten worden bevestigd tijdens de technische bevestigingsfase.

Veelgestelde vragen

1. Welke specificaties zijn beschikbaar voor rubberen zuig- en persslangen met grote diameter?

De huidige parameterinformatie vermeldt gangbare binnendiameters, waaronder DN100, DN150, DN200, DN250, DN300, DN400 en DN500 mm. Grotere maten kunnen technisch worden bevestigd volgens projectvereisten.

2. Kunnen er flenzen op de slang worden gemonteerd?

Ja. Het product maakt gebruik van flensverbindingen en kan worden uitgevoerd volgens GB, DIN, ANSI, JIS, ASME normen of klanttekeningen.

3. Kan het worden gebruikt voor het transport van minerale slurry en residuen?

Ja. Afhankelijk van de slurryconcentratie, deeltjesgrootte, stroomsnelheid, druk en temperatuur kunnen geschikte slijtvaste structuren worden geselecteerd. De uiteindelijke oplossing moet worden bevestigd op basis van de werkelijke bedrijfsomstandigheden.

4. Kan het gebruikt worden voor baggerprojecten?

Ja. De slang kan worden geselecteerd op basis van het medium, de druk, de vacuümvereisten en de installatiemethode van het baggersysteem.

5. Kan het volgens tekeningen worden aangepast?

Ja. Klanten kunnen tekeningen, monsters of gedetailleerde technische parameters verstrekken ter bevestiging van het slanglichaam en de flensstructuur.

6. Wat is de MOQ?

MOQ is afhankelijk van het producttype, de specificatie, de lengte en de aanpassingsvereisten.

Standaardproducten kunnen de inkoop van kleine batches ondersteunen. De specifieke hoeveelheid wordt tijdens de offerte bevestigd.

7. Kunnen er monsters worden verstrekt?

Sommige standaardproducten kunnen monsters of monsterondersteuning bieden. Monsterkosten en transportkosten worden bevestigd op basis van de specifieke product- en bestelsituatie.

8. Wat is de levertijd?

Standaardproducten hebben doorgaans 7 tot 20 werkdagen nodig.

Voor op maat gemaakte producten, slangen met een grote diameter en speciale specificaties wordt de levertijd bevestigd op basis van structuur, hoeveelheid en productie-eisen.

Voordat u bestelt, wordt er een duidelijk leveringsschema verstrekt.

9. Hoe wordt de kwaliteit gegarandeerd bij bulkbestellingen?

Kwaliteitsinspecties kunnen worden uitgevoerd volgens productspecificaties en klantvereisten, inclusief uiterlijk, afmetingen, flens-, druk- en vacuümtesten.

Speciale inspectie-items moeten vóór aankoop worden bevestigd.
