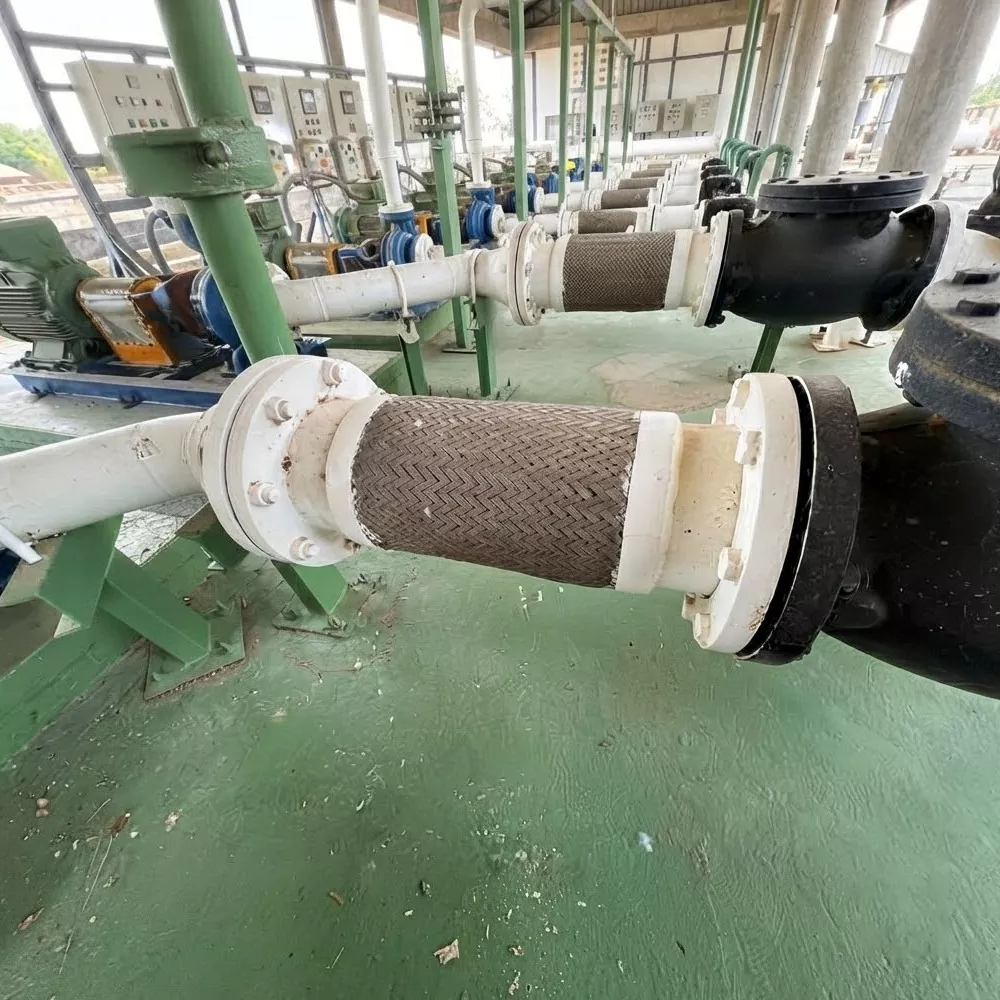

Roestvrij staal gevlochten metalen slang

Traditionele stijve leidingen zijn gevoelig voor scheuren, losse verbindingen en lekken veroorzaakt door trillingen van de apparatuur, verplaatsing over meerdere assen of thermische vervorming. JIDONGDA roestvrijstalen gevlochten metalen slangen combineren flexibiliteit, mechanische bescherming en betrouwbare afdichting en dienen als een uitstekend alternatief voor stijve leidingen. Hun tweelaagse beschermende structuur – met een gegolfde binnenbuis om vervorming op te vangen en een buitenste vlechtwerk voor betere bescherming – absorbeert operationele belastingen en compenseert de verplaatsing van de pijpleiding. Deze slangen behouden hun afdichtingsintegriteit en prestatiestabiliteit op de lange termijn, zelfs onder omstandigheden van extreme temperaturen en drukschommelingen. Ze worden veel gebruikt om vloeistoftransportsystemen aan te sluiten die verband houden met roterende apparatuur (zoals pompen, compressoren en generatorsets) en vormen een belangrijk onderdeel van moderne industriële hydraulische systemen.

Belangrijkste productvoordelen

1. Compensatie voor verplaatsingen in meerdere vlakken

Geschikt voor axiale, laterale en hoekverplaatsingen; verlicht de spanningen in de pijpleidingen die worden veroorzaakt door de werking van de apparatuur en thermische uitzetting/krimp, waardoor pijpbreuken en losraken van verbindingen worden voorkomen.

2. Effectieve trillingsdemping en bescherming

Absorbeert en isoleert op efficiënte wijze trillingen van roterende apparatuur (zoals pompen en compressoren), waardoor overdracht naar aangrenzende componenten en leidingen wordt voorkomen, waardoor het aantal uitval van apparatuur aanzienlijk wordt verminderd.

3. Ultrabreed temperatuurbereik

Bestand tegen temperaturen van -196°C tot +450°C en voldoet aan de operationele vereisten voor extreme omstandigheden zoals transport van cryogene vloeistoffen, stoomcirculatie bij hoge temperaturen en de overdracht van hete industriële media.

4. Uitstekende corrosieweerstand

Vervaardigd uit SS304 of SS316L roestvrij staal, waardoor weerstand tegen oxidatie, zuren, logen en schurende slijtage wordt gegarandeerd; biedt stabiliteit op lange termijn in agressieve omgevingen (bijvoorbeeld de maritieme en chemische industrie) en garandeert een langere levensduur.

5. Compactheid, flexibiliteit en installatiegemak

Lichtgewicht en buigzaam materiaal maakt routering binnen beperkte of complexe apparatuurruimten mogelijk; dit vereenvoudigt de installatie en verkort de projecttijdlijnen.

6. Aanpasbare specificaties en verbindingstypes

Ondersteunt verschillende aansluitmogelijkheden, waaronder BSP- en NPT-schroefdraad, ANSI/DIN-flenzen, snelkoppelingen en laseinden; diameter, lengte en vlechtconfiguratie (enkel- of dubbellaags) kunnen worden afgestemd op specifieke bedrijfsomstandigheden.

Strenge prestatietests en kwaliteitscontrole

1. Testnormen

De roestvrijstalen gevlochten metalen slangen worden vervaardigd en getest in strikte overeenstemming met de industriële veiligheidsnormen voor pijpleidingen EN ISO 10380 en ASME B31.3; ze voldoen aan internationale technische eisen met betrekking tot veiligheid, flexibiliteit en trillingsdemping voor industriële apparatuur.

2. Gesimuleerde bedrijfsomstandigheden

Er worden uitgebreide tests uitgevoerd die zowel standaard als extreme industriële bedrijfsomstandigheden omvatten, waaronder langdurige dynamische trillingsbelastingen, simulatie van verplaatsingen in meerdere richtingen, cyclische druktests bij 25 bar en thermische cycli over een bereik van -196°C tot +450°C.

3. Belangrijkste testresultaten

- Impulsvermoeidheidstest: gesimuleerde werking van meer dan 250.000 cycli; behoud van stabiele flexibiliteit en lekdichtheid onder langdurige trillingen en drukschommelingen, zonder tekenen van degradatie of falen.

- Verbindingssterktetest: De fittingen hebben de barst- en mechanische belastingstests met succes doorstaan, waardoor de betrouwbaarheid van de verbinding en een lekvrije afdichting zijn gegarandeerd, waardoor de behoefte aan toekomstig onderhoud aanzienlijk wordt verminderd.

- Structurele stabiliteitstest: Na langdurige thermische cycli en trillings-/schoktests behielden de vlechtlaag en de gegolfde binnenbuis hun structurele integriteit zonder vervorming of schade, wat een superieure vermoeidheidssterkte aantoont.

Praktisch toepassingsvoorbeeld

Geval 1: Toepassing in het hydraulische systeem van een continugietmachine (CCM) in een metallurgische fabriek

Een grote binnenlandse metallurgische onderneming gebruikte oorspronkelijk stijve koperen leidingen in het hydraulische systeem van zijn continugietmachine. Langdurige trillingen van de apparatuur en veelvuldig buigen van leidingen leidden tot verdraaiingen en lekkages, wat resulteerde in frequente onderhoudsstops en hoge bedrijfskosten. Na de overstap naar JIDONGDA's roestvrijstalen gevlochten metalen slangen, die bestand zijn tegen een werkdruk van 8 MPa met een minimale buigradius van slechts drie keer de buisdiameter, waren lekkage- en breukproblemen volledig geëlimineerd. Het uitvalpercentage van de apparatuur daalde met 90% en de onderhoudskosten per eenheid werden met 40% verlaagd, waardoor de continue en stabiele werking van het hydraulische systeem werd gegarandeerd.

Praktisch toepassingsvoorbeeld nr. 2: Project voor offshore platformleidingen

Een Zuidoost-Aziatisch ingenieursbedrijf dat gespecialiseerd was in offshore-projecten had leidingen nodig om stroom en werkvloeistoffen aan een offshore-platform te leveren. De leidingen moesten bestand zijn tegen zware bedrijfsomstandigheden, waaronder zoutsproeicorrosie, door wind en golven veroorzaakte trillingen en temperatuurschommelingen. JIDONGDA leverde op maat ontworpen slangen met SS316L corrosiebestendig roestvrijstalen vlechtwerk en beschermende buitenmantels. Na drie jaar ononderbroken offshore-gebruik vertoonden de slangen geen tekenen van corrosie, lekkage of structurele schade. Ze weerstonden met succes de agressieve maritieme omgeving, zorgden voor een veilige en stabiele werking van het pijpleidingsysteem van het platform en stelden de klant in staat de vervangings- en onderhoudskosten van apparatuur aanzienlijk te verlagen.

Belangrijkste toepassingsgebieden

1. Industriële uitrusting: industriële pompen, compressoren, generatorsets, geautomatiseerde productielijnen

2. Energiesector: apparatuur voor hernieuwbare energie, thermische energiesystemen, cryogene vloeistoftransportsystemen

3. Maritieme uitrusting: scheepsmotoren, scheepsleidingsystemen, hulpapparatuur voor offshore-platforms

4. Algemene industrie: stoom- en HVAC-systemen, precisieproductieapparatuur, transportsystemen voor chemische vloeistoffen

Gedetailleerde technische specificaties

Merk- en servicevoordelen

JIDONGDA roestvrijstalen gevlochten metalen slang is een gespecialiseerde onderneming die R&D, productie en verkoop van flexibele roestvrijstalen slangen integreert. We maken gebruik van volwassen productieprocessen, waaronder vormen, vlechten en lassen, en houden ons strikt aan de productienormen, zodat onze producten voldoen aan de internationale industrienormen. Met jarenlange ervaring in samenwerking met wereldwijde fabrikanten van apparatuur, technische aannemers en industriële onderhoudsbedrijven, exporteren we onze producten naar Noord- en Latijns-Amerika, Europa en Azië. Wij bieden OEM-diensten en op maat gemaakte ontwerpoplossingen met snelle doorlooptijden, naast professionele technische ondersteuning voor installatie en bediening, waardoor we kosteneffectieve industriële slangoplossingen leveren aan klanten over de hele wereld.

Veelgestelde vragen

Vraag 1: Kunnen JIDONGDA roestvrijstalen gevlochten metalen slangen de multidimensionale verplaatsing van pijpleidingen compenseren?

Onze producten zijn speciaal ontworpen om driedimensionale vervorming van pijpleidingen aan te kunnen. De slangen compenseren nauwkeurig axiale, laterale en hoekverplaatsingen veroorzaakt door de werking van de apparatuur en thermische schommelingen, terwijl de structurele integriteit en lekdichte prestaties behouden blijven.

Vraag 2: Wat is het verschil tussen SS304- en SS316L-slangmaterialen, en welke moet ik kiezen?

A2: SS304 biedt een optimaal evenwicht tussen kosten en prestaties, samen met een goede oxidatieweerstand, waardoor het geschikt is voor standaard industriële toepassingen met stoom, gezuiverd water en algemene industriële gassen. SS316L biedt superieure weerstand tegen zure en alkalische corrosie, evenals verbeterde slagvastheid bij lage temperaturen, waardoor het ideaal is voor veeleisende toepassingen zoals maritieme omgevingen, chemische verwerking en behandeling van cryogene vloeistoffen; materiaalkeuze kan worden afgestemd op specifieke bedrijfsomstandigheden en de aard van het medium.

Q3: Biedt JIDONGDA op maat gemaakte slangen aan?

A3: Ja. Specificaties zoals slangdiameter en -lengte, vlechtlagen en de soorten eindverbindingen en beschermhoezen kunnen worden aangepast aan de eisen van de klant. Ons technische team staat klaar om op maat gemaakte oplossingen te ontwikkelen op basis van specifieke bedrijfsomstandigheden en apparatuurparameters; wij verzorgen ook productieorders op basis van maatwerkspecificaties.
