Wat is een ferrule-fitting en hoe werkt deze in buisverbindingssystemen?

Een bouwgraafmachine verliest plotseling de hydraulische druk. De machinist stapt uit en ziet een plas olie uit een aansluiting onder de machine druppelen. Het onderhoudsteam arriveert, constateert dat het probleem los zit en maakt het vast. Maar het lek keert binnen een uur terug. Het probleem is niet de strakheid; het is de Ferrule-fitting binnenin die zijn grip heeft verloren. Dit scenario speelt zich elke dag af in werkplaatsen en op bouwplaatsen, vaak omdat de mensen die aan de apparatuur werken het onderdeel dat ze aandraaien niet volledig begrijpen. DeFerrule-fittingis een van de meest voorkomende en toch meest onbegrepen elementen in vloeistofkrachtsystemen. Het is klein, goedkoop en gemakkelijk over het hoofd te zien, maar een goed functionerende ferrule-fitting is het verschil tussen een betrouwbaar hydraulisch systeem en een chronische lekkage.

Een ferrulefitting is een mechanisch compressieapparaat dat een lekvrije afdichting creëert tussen een buis en een fittinglichaam. Het werkt volgens een eenvoudig maar elegant principe: wanneer een moer wordt aangedraaid, wordt een taps toelopende ring (de ferrule) gedwongen radiaal tegen de buiswand te drukken. Deze compressie creëert twee cruciale effecten: een metaal-op-metaal-afdichting die voorkomt dat vloeistof ontsnapt, en een mechanische grip die voorkomt dat de buis onder druk naar buiten trekt. De ferrule-fitting is niet afhankelijk van lijmen, afdichtingsmiddelen of pakkingen; het maakt gebruik van de elasticiteit en plasticiteit van metaal om een ​​permanente, betrouwbare verbinding te vormen. Dit artikel neemt je mee op een diepe duik in de wereld van Ferrule Fitting, waarbij je de anatomie, de werkingsfysica, de verschillende typen en de technische specificaties onderzoekt die een kwaliteitsproduct definiëren. We behandelen ook praktische installatietechnieken en veelvoorkomende scenario's voor probleemoplossing. Aan het einde zul je begrijpen waarom dit kleine onderdeel veel meer aandacht verdient dan het gewoonlijk krijgt.

Inhoudsopgave

• 1. Wat is een ferrule-fitting?
• 2. Hoe werkt een ferrule-fitting om een ​​lekvrije afdichting te creëren?
• 3. Wat zijn de verschillende soorten ferrulefittingen en waar worden ze gebruikt?
• 4. Welke technische specificaties definiëren een hoogwaardige ferrule-fitting?
• 5. Hoe installeer ik een ferrule-fitting op de juiste manier en los ik problemen op?
• Veelgestelde vragen (FAQ)
• Over de fabrikant
• Conclusie

Wat is een ferrule-fitting?

A Ferrule-fittingis een nauwkeurig vervaardigd onderdeel dat wordt gebruikt om een ​​buis aan te sluiten op een fittinglichaam in vloeistofkracht- en pneumatische systemen. Het is een klein, ringachtig metalen onderdeel dat, wanneer het wordt samengedrukt, een afdichting creëert en voor mechanische retentie zorgt. Het woord 'ferrule' is afgeleid van het Latijnse 'ferrum', wat ijzer betekent en weerspiegelt de metaalachtige aard ervan. In zijn eenvoudigste vorm is een Ferrule Fitting een huls die over het uiteinde van een buis past. Wanneer de fittingmoer wordt vastgedraaid, wordt de ferrule tegen een taps oppervlak in het fittinglichaam gedrukt, waardoor deze vervormt en de buis vastgrijpt. Deze vervorming is permanent; Zodra een ferrulefitting op de juiste manier is samengedrukt, kan deze niet meer op een nieuwe locatie worden hergebruikt en blijft deze op zijn plaats, zelfs onder extreme trillingen.

Om de Ferrule Fitting te begrijpen, moet u zich voorstellen dat uw hand een houten stok vasthoudt. Je vingers wikkelen zich om de stok en oefenen van alle kanten druk uit. Hoe harder je knijpt, hoe steviger de grip. De Ferrule Fitting werkt volgens hetzelfde principe, maar met een cruciaal verschil: de Ferrule Fitting is niet alleen maar grijpend; het creëert ook een zegel. De ferrule loopt taps toe en wanneer deze in de corresponderende tapsheid binnen het fittinglichaam wordt gedrukt, ondergaat deze een gecontroleerde plastische vervorming. Het buitenoppervlak van de ferrule sluit af tegen het fittinglichaam, terwijl het binnenoppervlak in de buiswand bijt. Deze dubbele werking (afdichten en grijpen) maakt de Ferrule Fitting zo effectief. De buis is niet gelijmd of gelast; het wordt mechanisch vergrendeld en afgedicht door de vervorming van de ferrule.

De anatomie van een ferrule-fitting bestaat uit drie hoofdcomponenten:

• Passend lichaam:De hoofdbehuizing die de taps toelopende zitting bevat en zorgt voor de externe verbinding (met schroefdraad of gelast). Het is meestal gemaakt van roestvrij staal, messing of koolstofstaal.
• Huls:De compressiering die vervormt om de buis af te dichten en vast te pakken. Dit is het hart van de fitting. De geometrie, het materiaal en de oppervlakteafwerking zijn van cruciaal belang voor de prestaties van de fitting.
• Moer:De kraag met uitwendige schroefdraad die de axiale kracht uitoefent om de ferrule in het fittinglichaam samen te drukken. Het ontwerp van de moer heeft invloed op het vereiste koppel en het installatiegemak.

De Ferrule Fitting is uniek onder de buisverbindingsmethoden omdat er geen speciale voorbereiding van het buisuiteinde nodig is - geen uitfakkelen, hardsolderen of lassen. De buis wordt eenvoudigweg vierkant gesneden, ontbraamd en ingebracht. Deze eenvoud is een belangrijke reden waarom Ferrule Fitting zo veel wordt gebruikt in toepassingen variërend van remleidingen in auto's tot offshore olieplatforms.

Hoe werkt een ferrule-fitting om een ​​lekvrije afdichting te creëren?

Om te begrijpen hoe eenFerrule-fittingwerkt, moet je je voorstellen wat er tijdens het vastdraaien in de fitting gebeurt. Het is een klein drama van krachten, vervormingen en afdichtingen, allemaal binnen een tijdsbestek van enkele millimeters. Het proces kan worden opgesplitst in vier verschillende fysieke fasen, die elk bijdragen aan de uiteindelijke afdichting en grip.

Fase 1: Inbrengen en eerste contact.De buis wordt vierkant gesneden en ontbraamd en vervolgens in het fittinglichaam gestoken totdat deze tegen een schouder aan komt of tot een bepaalde insteekdiepte wordt gehouden. De Ferrule Fitting wordt over de buis geschoven, gevolgd door de moer. Vervolgens wordt de moer op de schroefdraad van het fittinglichaam geplaatst. Op dit punt is er geen contact tussen de ferrule en de afdichtingsoppervlakken. De ferrule zit eenvoudigweg op de buis, klaar om te worden geactiveerd.

Fase 2: Ferrule-betrokkenheid.Terwijl de moer wordt vastgedraaid, maakt deze contact met de achterkant van de ferrule. De ferrule begint axiaal in het fittinglichaam te bewegen en komt in de tapsheid van de zitting terecht. De conische hoek is van cruciaal belang: doorgaans tussen 24 en 60 graden, afhankelijk van het fittingontwerp. De voorrand van de ferrule maakt contact met de tapsheid van het fittinglichaam en de kracht van de moer begint de ferrule naar voren te drijven.

Fase 3: vervorming van de ferrule.Op dit punt begint de ferrule te vervormen. De geometrie van de ferrule is zo ontworpen dat deze sterker is aan de achterkant en zwakker aan de voorkant. Terwijl de moer steeds strakker wordt, begint het voorste gedeelte van de ferrule, dat dunner is en een kleinere doorsnede heeft, naar binnen te zakken. Deze naar binnen gerichte ineenstorting is de "beet" die de Ferrule Fitting in de buis maakt. De binnendiameter van de ferrule wordt kleiner en de voorrand snijdt in de buiswand, waardoor een mechanische vergrendeling ontstaat. Tegelijkertijd wordt het buitenoppervlak van de ferrule tegen de tapsheid van het fittinglichaam gedrukt, waardoor het primaire afdichtingsoppervlak ontstaat.

Fase 4: Laatste elastische vergrendeling.In de laatste fase is de ferrule volledig samengedrukt. Het heeft zowel elastische als plastische vervorming ondergaan. De elastische component is cruciaal: de ferrule oefent, net als een samengedrukte veer, een continue buitenwaartse kracht uit tegen het fittinglichaam en een continue binnenwaartse kracht tegen de buis. Deze aanhoudende kracht, bekend als de ‘afdichtingskracht’, zorgt ervoor dat de integriteit van de verbinding in de loop van de tijd behouden blijft, zelfs onder thermische cycli en drukschommelingen. De buis is nu op zijn plaats vergrendeld en verzegeld.

Wat gebeurt er als de moer door trillingen loskomt? Als de moer iets terugloopt, houdt het elastische herstel van de ferrule (het veerachtige gedrag) de afdichtingsoppervlakken in contact. Dit is de reden waarom een ​​correct geïnstalleerde ferrulefitting lekvrij kan blijven, zelfs na jarenlang gebruik. Als de moer echter te strak wordt aangedraaid, kan de ferrule voorbij zijn elastische limiet worden gedreven, wat resulteert in overmatige plastische vervorming. Deze toestand, ook wel 'uitbodeming' genoemd, kan de ferrule vernietigen en een lekpad creëren. Dit is de reden waarom veel fouten bij de ferrule-fitting worden veroorzaakt door een onjuist koppel.

Wat zijn de verschillende soorten ferrulefittingen en waar worden ze gebruikt?

DeFerrule-fittingis geen enkel monolithisch product. Het wordt geleverd in verschillende configuraties, elk geoptimaliseerd voor specifieke toepassingen, drukbereiken en omgevingsomstandigheden. Het begrijpen van de verschillen is essentieel voor het selecteren van de juiste ferrule-fitting voor een bepaalde taak. De drie meest voorkomende typen zijn de enkele ferrule, de dubbele ferrule en de W-type ferrule.

Enkele ferrule-fittingen.Zoals de naam al aangeeft, gebruikt de Single Ferrule slechts één ferrule-element om zowel afdichtings- als grijpfuncties te bieden. Deze ferrule is doorgaans ontworpen met een scherpe voorrand die in de buis bijt terwijl het buitenoppervlak afdicht tegen het fittinglichaam. Fittingen met enkele ferrule zijn eenvoudig, bevatten minder onderdelen en zijn vaak goedkoper dan ontwerpen met dubbele ferrules. Ze worden vaak gebruikt in toepassingen met lage tot middelhoge druk, zoals pneumatische systemen, instrumentatie en algemeen industrieel loodgieterswerk. De eenvoud brengt echter kosten met zich mee: de enkele ferrule moet tegelijkertijd twee functies vervullen, waardoor deze minder tolerant is voor installatiefouten en gevoeliger is voor de afwerking van het buisoppervlak.

Dubbele ferrule-fittingen.De Double Ferrule Fitting is een geavanceerder ontwerp dat de afdichtings- en grijpfuncties in twee onafhankelijke componenten scheidt. De voorste ferrule is ontworpen om af te dichten tegen het fittinglichaam, terwijl de achterste ferrule is ontworpen om de buis vast te pakken. Door deze taakverdeling kan elke ferrule worden geoptimaliseerd voor zijn specifieke functie. De voorste ferrule kan gemaakt zijn van zachter materiaal voor een betere afdichting, terwijl de achterste ferrule harder kan zijn voor een betere grip. Dubbele ferrule-fittingen worden veel gebruikt in hydraulische hogedruksystemen, zoals die in bouwmachines, spuitgietmachines en offshore booreilanden. Ze bieden superieure trillingsbestendigheid en zijn minder gevoelig voor variaties in het installatiekoppel.

W-type ferrule-fittingen.De W-Type ferrule is een gespecialiseerd ontwerp, doorgaans gemaakt van een hoogwaardige roestvrijstalen legering, met een opvallend "W"-profiel in dwarsdoorsnede. Door deze unieke vorm kan de ferrule thermische uitzetting en krimp absorberen zonder zijn voorspanning te verliezen. W-type ferrulefittingen worden voornamelijk gebruikt in toepassingen met hoge temperaturen, zoals stoomtracing, warmtewisselaars en ovenleidingen. Ze worden ook aangetroffen in cryogene systemen waar extreme temperatuurschommelingen veel voorkomen. Het W-Type-ontwerp zorgt voor een meer uniforme spanningsverdeling, waardoor het risico op spanningscorrosie in veeleisende omgevingen wordt verminderd.

De onderstaande tabel geeft een vergelijkend overzicht van de drie belangrijkste typen ferrulefittingen.

Welke technische specificaties definiëren een hoogwaardige ferrule-fitting?

De prestaties van eenFerrule-fittingwordt bepaald door een combinatie van materiaalkeuze, geometrische precisie en oppervlaktebehandeling. Een slecht vervaardigde ferrule zal voortijdig kapot gaan, terwijl een hoogwaardige ferrule tientallen jaren betrouwbare service kan bieden. Het begrijpen van de technische specificaties die een hoogwaardige ferrule-fitting definiëren, is essentieel voor ingenieurs, inkoopprofessionals en onderhoudsteams die het juiste onderdeel voor hun toepassing moeten selecteren.

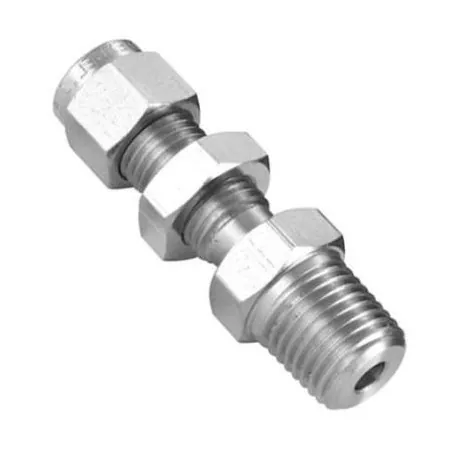

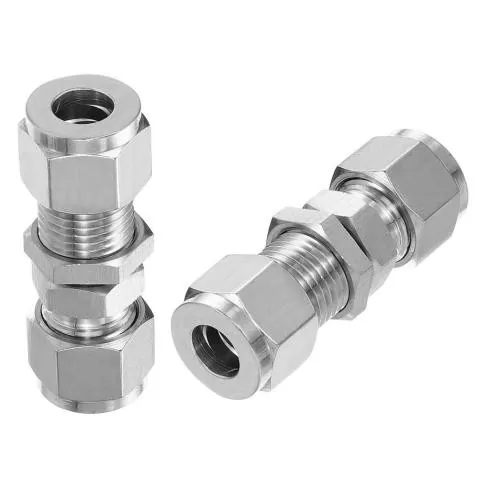

In onze fabriek vervaardigen wij ferrulefittingen die voldoen aan de hoogste industrienormen. Onze Ferrule Fitting-producten zijn verkrijgbaar in verschillende materialen, waaronder 316L roestvrij staal, messing en koolstofstaal, met oppervlaktebehandelingen variërend van passivatie tot stroomloos vernikkelen. De onderstaande tabel geeft een gedetailleerd overzicht van de belangrijkste technische specificaties voor ons assortiment ferrulefittingen.

Een van de meest kritische parameters is de oppervlaktehardheid van de ferrule. De ferrule moet harder zijn dan de buis die hij vasthoudt, maar niet zo hard dat hij broos wordt. Onze Ferrule Fitting is met warmte behandeld om een ​​oppervlaktehardheid van 58-62 HRC te bereiken, wat de optimale balans tussen beet en taaiheid biedt. Ook de oppervlakteruwheid van de afdichtingsoppervlakken is van cruciaal belang. Een te ruw oppervlak zal niet goed afdichten, terwijl een te glad oppervlak mogelijk niet voldoende wrijving biedt zodat de ferrule in de buis kan "bijten". We handhaven een oppervlakteruwheid van 0,4-0,8 µm op onze afdichtingsoppervlakken, wat het optimale bereik voor afdichting is gebleken.

Naast deze standaardspecificaties bieden wij verschillende op maat gemaakte opties voor Ferrule Fitting, waaronder speciale materialen (bijvoorbeeld Inconel, Monel voor corrosieve omgevingen) en speciale coatings (bijvoorbeeld PTFE-coating voor verminderde wrijving). Ons technische team is beschikbaar om u te helpen bij het selecteren van de juiste Ferrule Fitting-specificaties voor uw specifieke toepassing.

Hoe installeer ik een ferrule-fitting op de juiste manier en los ik problemen op?

Zelfs de hoogste kwaliteitFerrule-fittingzal mislukken als het niet correct is geïnstalleerd. Een goede installatie is een vaardigheid die elke onderhoudsmonteur en ingenieur moet beheersen. Het proces is eenvoudig, maar vereist aandacht voor detail bij elke stap. De onderstaande tabel schetst de vijf essentiële stappen voor het correct installeren van een ferrulefitting.

Ondanks een zorgvuldige installatie kunnen er lekkages en andere problemen ontstaan. Bij het oplossen van problemen met een ferrule-fitting is het nuttig om een ​​systematisch proces te volgen. Hieronder vindt u een vereenvoudigde gids voor probleemoplossing.

• Lekkage gedetecteerd tijdens de eerste installatie:Controleer de haaksheid van de buis en de insteekdiepte. Een slecht afgesneden slang of een onvolledige plaatsing zijn de meest voorkomende oorzaken van initiële lekkages. Opnieuw installeren met een nieuwe ferrulefitting.
• Lekkage gedetecteerd na een periode van gebruik:Controleer het moerkoppel. Trillingen kunnen ertoe leiden dat de moer losschiet. Het opnieuw aandraaien van de moer kan het probleem oplossen. Als het lek aanhoudt, inspecteer dan de ferrule op schade. Het kan zijn dat een ferrule tijdens de eerste installatie te strak is aangedraaid, waardoor er sprake is van overmatige vervorming.
• Buis kan worden gedraaid of uitgetrokken:De ferrule heeft de buis niet voldoende vastgegrepen. Dit komt meestal door onvoldoende aandraaien of het gebruik van een buis met een verkeerde hardheid. Controleer het aanhaalmoment en controleer of het buismateriaal compatibel is met de specificaties van de ferrulefitting.
• De ferrule is zichtbaar gebarsten of gebroken:Dit komt vaak door te strak aandraaien of een materiaalfout. Vervang de ferrulefitting door een nieuwe eenheid en controleer het koppel om er zeker van te zijn dat deze de aanbevolen waarde niet overschrijdt.

Veelgestelde vragen (FAQ)

Vraag 1: Kan een ferrulefitting opnieuw worden gebruikt nadat deze is vastgedraaid?

Antwoord: Over het algemeen is een ferrulefitting niet ontworpen om opnieuw te worden gebruikt. De ferrule ondergaat permanente plastische vervorming wanneer deze wordt samengedrukt, en de beet die hij in de buis maakt is een eenmalige gebeurtenis. Het hergebruiken van een ferrule op een nieuwe buis of op een nieuwe locatie wordt niet aanbevolen, omdat deze niet dezelfde betrouwbare afdichting en grip zal vormen. In sommige gevallen, als de fitting maar een klein beetje is vastgedraaid (en de ferrule nog niet in de buis heeft gebeten), kan het mogelijk zijn om deze opnieuw te positioneren, maar dit is op risico van de installateur. Onze fabriek raadt aan om de ferrule en moer te vervangen telkens wanneer de buisverbinding wordt gedemonteerd, om een ​​lekvrije afdichting te garanderen.

Vraag 2: Hoe weet ik of een ferrule-fitting goed genoeg vastzit zonder een momentsleutel?

Antwoord: Hoewel een momentsleutel het voorkeursgereedschap is voor consistent en nauwkeurig aandraaien, is deze niet altijd beschikbaar. Een alternatieve methode is de "turn count" -methode. Zodra de moer handvast is, markeert u een referentiepunt en draait u deze vervolgens nog een 1/4 tot 1/2 slag vast, afhankelijk van de maat en het materiaal van de fitting. Voor een 1/4" buisfitting is een 1/4 slag na het met de hand aandraaien vaak voldoende; voor een 1/2" fitting kan dit een 1/2 slag zijn. Deze methode is echter minder nauwkeurig en afhankelijk van het gevoel van de installateur. Wij adviseren ten zeerste het gebruik van een momentsleutel en de door de fabrikant opgegeven koppelwaarden, vooral bij hogedruk- of veiligheidskritische toepassingen.

Vraag 3: Zijn ferrulefittingen geschikt voor roestvrijstalen buizen?

Antwoord: Ja, Ferrule Fitting wordt veel gebruikt bij roestvrijstalen buizen. Het buismateriaal moet echter compatibel zijn met het ferrulemateriaal. De ferrule moet harder zijn dan de buis om de nodige beet te creëren. Voor RVS buizen adviseren wij het gebruik van een ferrule van een RVS legering met een hogere hardheid dan de buis. Onze fabriek biedt ferrulefittingen die speciaal zijn ontworpen voor gebruik met roestvrijstalen buizen, met een geoptimaliseerde warmtebehandeling om een ​​veilige grip en betrouwbare afdichting te garanderen. Als er sprake is van een aanzienlijk verschil in hardheid, kan het zijn dat de ferrule de buis niet goed vasthoudt of dat de buis beschadigd raakt.

Vraag 4: Wat is de hoogste druk die een ferrulefitting aankan?

Antwoord: De maximale werkdruk van een ferrulefitting is afhankelijk van verschillende factoren: de buisdiameter, het materiaal van de ferrule en het fittinglichaam, en het ontwerptype (enkele ferrule vs. dubbele ferrule). Onze Ferrule-fittingen met dubbele ferrule voor buizen met een diameter tot 1" zijn geschikt voor werkdrukken tot 630 bar (9.100 psi). Voor grotere diameters of hogere drukken zijn speciale ontwerpen beschikbaar. Raadpleeg altijd het drukclassificatieschema van de fabrikant voor het specifieke model en de specifieke maat. Het is essentieel om ervoor te zorgen dat de Ferrule-fitting de maximale systeemdruk plus een veiligheidsmarge overschrijdt.

Vraag 5: Waarom lekt mijn ferrule-fitting, zelfs nadat ik deze correct heb vastgedraaid?

Antwoord: Een lek in een correct vastgedraaide ferrule-fitting kan worden veroorzaakt door verschillende factoren die misschien niet meteen duidelijk zijn. De meest voorkomende oorzaken zijn: een bekrast of beschadigd buisoppervlak onder de ferrule (vaak door vuil of hantering); een buis die niet perfect rond is (vooral als deze is gesneden met een ijzerzaag in plaats van met een buizensnijder); een onjuiste buishardheid (de ferrule kan niet in een te harde buis bijten); of een beschadigd of vervuild afdichtingsoppervlak in het fittinglichaam zelf. Bovendien, als de fitting is gedemonteerd en opnieuw in elkaar gezet zonder de ferrule te vervangen, zal de oorspronkelijke vervorming niet worden herhaald, waardoor er een lek ontstaat. Onze fabriek raadt u aan de buis zorgvuldig te inspecteren op schade en altijd een nieuwe ferrulefitting te gebruiken bij het opnieuw installeren van verbindingen om lekken te voorkomen.

Over de fabrikant

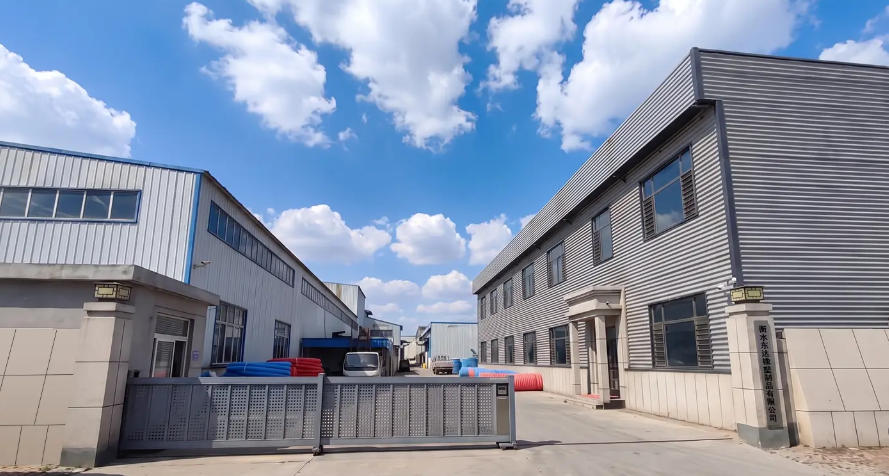

Hengshui Dongda Rubber & Plastic Products Co., Ltd.is gevestigd in Jing County, provincie Hebei, het hart van China's gerenommeerde rubber- en plasticindustrie, goedgekeurd door de China Rubber Industry Association in 2007. Met gemakkelijke transporttoegang via de Beijing-Fuzhou Expressway en nationale snelwegen is het bedrijf uitgegroeid tot een professionele fabrikant van hoge- en lagedrukslangassemblages, transportbanden, hydraulische cilinders, metalen slangen, nylon pakkingen, rollen en diverse rubber- en plasticproducten.

Onze Ferrule Fitting-producten zijn ontworpen voor hoge drukweerstand, kleine buigradius, sterke antivermoeidheidsprestaties en een langere levensduur. Ze worden op grote schaal toegepast in de sectoren machinebouw, aardolie, steenkoolmijnen, elektriciteit, metallurgie, chemische industrie, scheepsbouw en transport, en verdienen hoge erkenning van klanten in binnen- en buitenland.

We verwelkomen oprecht waardevolle feedback en steun van vrienden en klanten over de hele wereld. Gebruikers in binnen- en buitenland worden uitgenodigd om de samenwerking te onderzoeken en te bespreken. Wij streven ernaar een bevredigende service en betrouwbare oplossingen te bieden voor al uw verbindingsbehoeften.

Conclusie

De Ferrule Fitting mag dan een klein onderdeel zijn, maar zijn rol in de integriteit en betrouwbaarheid van vloeistofkrachtsystemen is enorm. Van de manier waarop het vervormt om een ​​afdichting en grip te creëren, tot de materiaalkeuze en de warmtebehandeling die de prestaties bepalen: de Ferrule Fitting is een technisch meesterwerk dat vaak onopgemerkt blijft totdat het kapot gaat. Begrijpen hoe het werkt, welke soorten er beschikbaar zijn en hoe je het op de juiste manier installeert, is essentieel voor iedereen die met buisverbindingssystemen werkt.

Bij JIDONGDA streven we ernaar hoogwaardige ferrule-fittingen te leveren die voldoen aan de veeleisende eisen van de moderne industrie. Onze producten zijn ontworpen en vervaardigd volgens de hoogste normen, waardoor betrouwbare prestaties onder de meest uitdagende omstandigheden worden gegarandeerd. Als u op zoek bent naar een betrouwbare Ferrule Fitting-oplossing voor uw toepassing, nodigen wij u uit om contact met ons op te nemen. Ons team van ervaren professionals staat klaar om u te helpen met productselectie, technische ondersteuning en oplossingen op maat. Neem vandaag nog contact op met Hengshui Dongda Rubber & Plastic Products Co., Ltdvoor een adviesgesprek of het aanvragen van een offerte. Laat ons u helpen een verbinding op te bouwen waarop u kunt vertrouwen.
