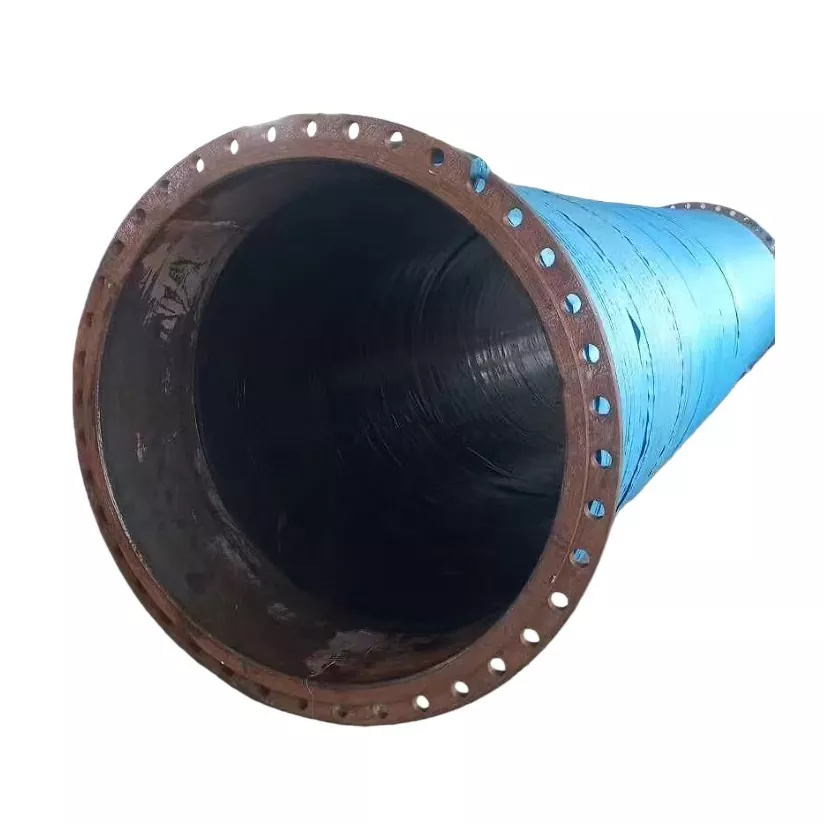

JIDONGDA draadversterkte rubberen flensslang met grote diameter is een robuuste flexibele slangoplossing ontwikkeld voor het transport van water, slurry, modder, zand, minerale materialen en andere compatibele media in grootschalige pijpleidingsystemen.

Vergeleken met conventionele rubberen slangen met een grote diameter integreert dit product een spiraalvormige staaldraadversterkingsstructuur in de slangwand om de structurele stabiliteit tijdens zuigwerkzaamheden te verbeteren. Wanneer de slang onder negatieve druk werkt, kan externe atmosferische druk ervoor zorgen dat het slanglichaam naar binnen vervormt. Het ingebedde staaldraadskelet zorgt ervoor dat de oorspronkelijke slangvorm behouden blijft en ondersteunt een stabiele materiaalstroom.

De slang is geschikt voor verbinding tussen pompen, baggermaterieel, pijpleidingsystemen en andere industriële apparatuur. Met aanpasbare diameter, lengte, versterkingsstructuur en flensconfiguratie biedt JIDONGDA flexibele oplossingen voor verschillende technische vereisten.

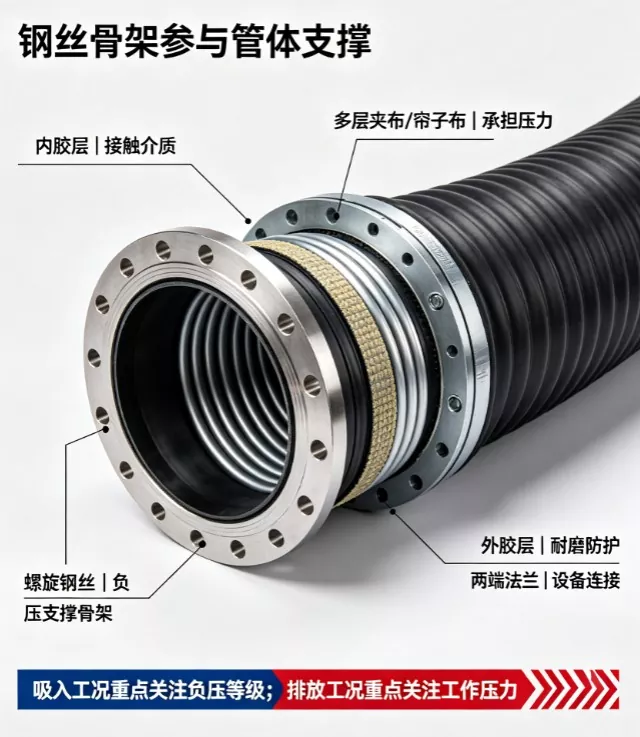

Productstructuur

JIDONGDA draadversterkte rubberen flensslang met grote diameter heeft een meerlaagse composietstructuur die is ontworpen voor veeleisende zuig- en afvoertoepassingen.

Binnenste rubberen laag

De binnenste laag maakt direct contact met het getransporteerde medium. Er kunnen verschillende rubberverbindingen worden geselecteerd op basis van de kenmerken van slurry, zand, minerale deeltjes, water en andere materialen om de slijtvastheid en servicebetrouwbaarheid te verbeteren.

Versterkingslagen

Meerdere lagen zeer sterke stof of versterkingsmaterialen zorgen voor drukweerstand en structurele sterkte, waardoor de slang de interne druk kan weerstaan ​​tijdens afvoerwerkzaamheden.

Spiraalvormige staaldraadversterkingslaag

De in de slangwand ingebedde spiraalvormige staaldraad vormt een doorlopende draagstructuur rondom de slangomtrek. Het verbetert de weerstand tegen vacuümvervorming en helpt de slangdoorsnede te behouden tijdens zuigwerkzaamheden.

Buitenste rubberen laag

De buitenmantel beschermt de slang tegen slijtage van buitenaf, stoten, weersomstandigheden en mechanische schade tijdens transport en installatie.

Geflensde uiteinden

Beide uiteinden kunnen worden uitgerust met flensverbindingen, afhankelijk van de pijpleidingvereisten, waardoor aansluiting op pompen, baggermaterieel en vaste pijpleidingsystemen mogelijk is.

Werkfunctie van spiraalvormige staaldraadversterking

Tijdens zuig- of vacuümwerking worden slangen met een grote diameter blootgesteld aan externe atmosferische druk. Zonder voldoende structurele ondersteuning kan het slanglichaam naar binnen vervormen, wat resulteert in een verminderde stroomefficiëntie of zelfs instorten van de slang.

De spiraalvormige staaldraad in de JIDONGDA draadversterkte rubberen slang met grote diameter en flens fungeert als een ondersteunend raamwerk binnen de slangwand. Het biedt versterking aan de omtrek, verbetert de vormvastheid en zorgt ervoor dat de slang stabiel blijft functioneren onder negatieve drukomstandigheden.

De werkelijke vacuümweerstand is afhankelijk van meerdere factoren, waaronder staaldraadspecificaties, draadafstand, slangdiameter, verstevigingslagen, slanglengte, buigomstandigheden en gebruiksomgeving. JIDONGDA kan de slangstructuur optimaliseren volgens specifieke projectvereisten.

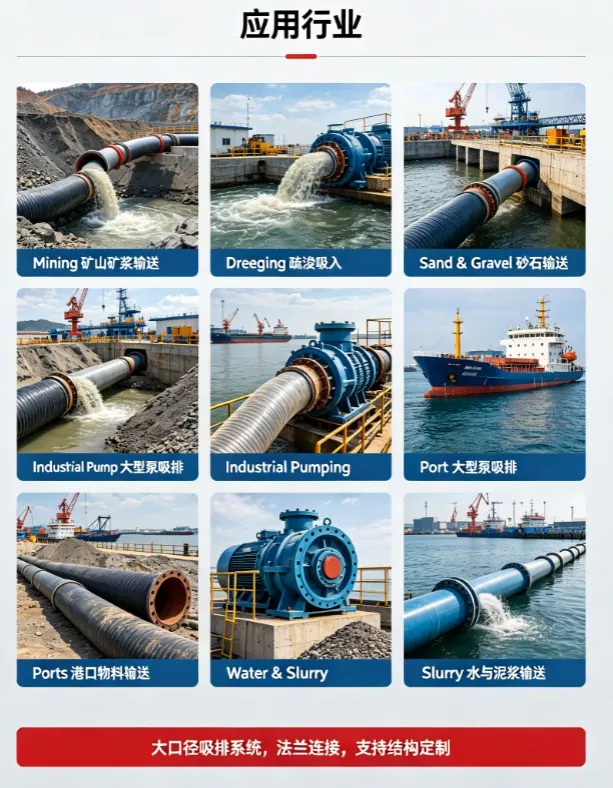

Producttoepassingen

Mijnbouw

Gebruikt voor slurrytransport, overslag van residuen en verwerkingssystemen voor mineralen waarbij schurende materialen betrouwbare slangprestaties vereisen.

Baggertechniek

Toegepast in zuigpijpleidingen voor baggerschepen, slibpompsystemen en waterbouwkundige projecten voor het transport van zand, slib en sediment.

Zand- en grindtransport

Geschikt voor zandwinning, aggregaathantering en systemen voor de overdracht van vaste stoffen met grote volumes.

Industriële pompsystemen

Wordt gebruikt voor pompaanzuig- en persaansluitingen waarbij de slang zowel druk- als vacuümomstandigheden moet kunnen verwerken.

Havens en maritieme techniek

Toegepast bij de overdracht van havenmateriaal, maritieme pijpleidingverbindingen en andere grootschalige transportprojecten voor vloeistoffen en vaste stoffen.

Productmatching en accessoires

JIDONGDA draadversterkte rubberen flensslang met grote diameter kan worden geleverd met op maat gemaakte verbindingsoplossingen volgens verschillende pijpleidingsystemen.

Flensconfiguratie

Flenzen kunnen worden vervaardigd volgens internationale normen zoals GB, DIN, ANSI, JIS, ASME of klanttekeningen. Aansluitafmetingen kunnen worden afgestemd op pompen, pijpleidingen en apparatuurinterfaces.

Pijplijnintegratie

Slanglengte, buigvereisten, flenspositie en wapeningsstructuur kunnen samen worden overwogen om compatibiliteit met de installatieomgeving te garanderen.

Materiaalkeuze

De binnenste rubbersamenstelling kan worden geselecteerd op basis van het getransporteerde medium, inclusief water, slurry, modder, zand, grind en andere industriële materialen.

Productvoordelen

01｜Spiraalvormige staaldraadsteun voor negatieve drukstabiliteit

JIDONGDA draadversterkte rubberen flensslang met grote diameter maakt gebruik van een spiraalvormige staaldraadversterkingsstructuur om continue omtrekondersteuning te bieden. Het helpt het risico op het plat worden van de slang en het inzakken van slangen tijdens vacuümzuigwerkzaamheden te verminderen, waardoor de stabiliteit in zuigleidingen met grote diameter wordt verbeterd.

02｜Geschikt voor zowel druk- als vacuümomstandigheden

De slangstructuur is ontworpen om rekening te houden met zowel positieve drukafvoer als negatieve drukaanzuigvereisten. Verstevigingslagen kunnen de interne druk aan, terwijl de spiraalvormige staaldraad de weerstand tegen externe druk tijdens vacuümwerking verbetert.

03｜Grote diameter voor transport van grote volumes

Het ontwerp met grote diameter ondersteunt een efficiënte overdracht van media met een hoog volume, waardoor het geschikt is voor bagger-, mijnbouw- en industriële systemen die een continue materiaalstroom vereisen.

04｜Betrouwbare flensverbinding

Met aanpasbare flensnormen en afmetingen kan JIDONGDA draadversterkte rubberen flensslang met grote diameter worden geïntegreerd met pompen, baggerschepen en pijpleidingsystemen voor gemakkelijke installatie en betrouwbare verbinding.

05｜Aangepaste materiaalselectie voor verschillende media

Afhankelijk van de verschillende werkmedia en slijtageomstandigheden kunnen geschikte rubberen binnenmaterialen worden geselecteerd om de slijtvastheid te verbeteren en de serviceprestaties te verlengen.

06｜Op techniek gebaseerd maatwerk

JIDONGDA ondersteunt op maat gemaakte oplossingen voor slangdiameter, staaldraadstructuur, versterkingslagen, lengte, flensontwerp en materiaalkeuze om aan verschillende projectvereisten te voldoen.
