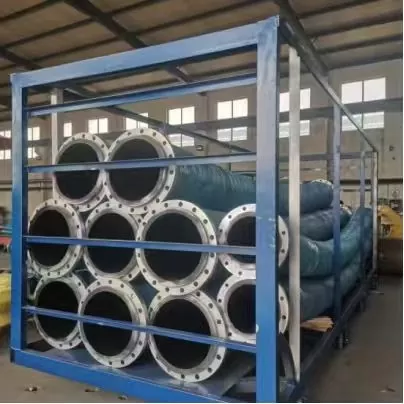

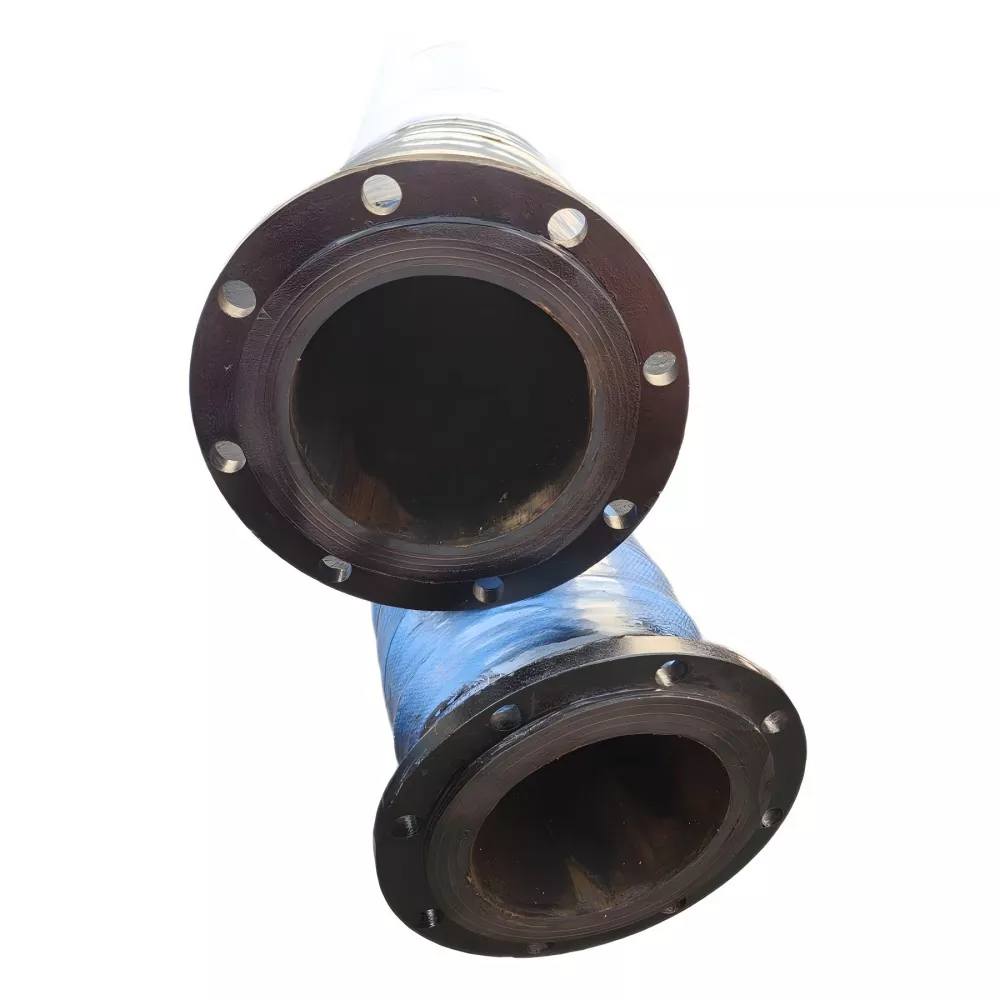

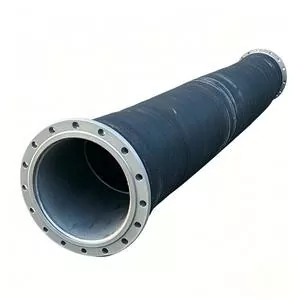

Flexibele rubberen flensslang met grote diameter

JIDONGDA flexibele flensrubberslang met grote diameter wordt voornamelijk gebruikt voor flexibele verbindingen en mediatransport tussen grote apparatuur, pompeenheden, pijpleidingen en mobiele apparatuur.

Het product heeft een rubberen slanglichaam gecombineerd met verstevigingsstructuren en is aan beide uiteinden voorzien van flenzen. Het is geschikt voor het transporteren van:

· Water

· Zeewater

· Slurry

· Minerale slurry

· Zand en grind

· Residuen

· Sommige industriële media

De belangrijkste positionering van dit product is de flexibele verbinding. Daarom moet bij de selectie naast druk en diameter ook rekening worden gehouden met factoren zoals trillingen van de apparatuur, verplaatsing van de pijpleiding, installatieafwijking, buigruimte en slanglengte.

Belangrijkste voordelen

01 | Flexibele verbindingsmogelijkheden

Het rubberen slanglichaam biedt een zekere buig- en verplaatsingsaanpasbaarheid, waardoor het geschikt is voor flexibele verbindingen in de buurt van apparatuurinterfaces.

02 | Transport van grote stromen

De structuur met grote diameter kan worden gebruikt voor mediatransport van grote volumes. Het specifieke diameterbereik moet worden bevestigd volgens de werkelijke product- en projectvereisten.

03 | Flens passend

Beide uiteinden kunnen worden uitgerust met koolstofstaal, roestvrij staal of andere flenzen en kunnen worden aangepast volgens gebruikelijke normen of klanttekeningen.

04 | Optionele zuig- en afvoerstructuur

Afhankelijk van de werkelijke vacuümvereisten kunnen geschikte wapeningsstructuren en spiraalvormige staaldraadframes worden geconfigureerd.

05 | Gemiddeld aanpassingsvermogen

Voor media zoals water, zeewater, slurry, minerale slurry en zand kunnen geschikte binnenrubbermaterialen worden geselecteerd op basis van materiaalvereisten en slijtageomstandigheden.

06 | Niet-standaard maatwerk

Maatwerk is mogelijk voor:

· Diameter

· Lengte

· Druk

· Vacuümdruk

· Temperatuur

· Flens

· Rubbercompound

· Kleur

Productstructuur

De binnenste rubberlaag komt rechtstreeks in contact met het transportmedium.

De versterkte weefsellaag draagt ​​de drukbelasting.

Wanneer vacuümondersteuning nodig is, kan een spiraalvormige staaldraadversterkingsstructuur worden geconfigureerd.

De buitenste rubberen laag zorgt voor verouderingsbestendigheid en milieubescherming.

De eindflenzen worden gebruikt voor boutverbindingen tussen apparatuur en pijpleidingen.

Waarom kiezen voor een flexibele flensstructuur

Wanneer vaste pijpleidingen te maken krijgen met trillingen van de pompeenheid, beweging van apparatuur of installatiefouten, kan er extra spanning optreden op de verbindingspunten.

Flexibele rubberen slangen kunnen dienen als flexibele secties in pijpleidingen, waardoor ze bepaalde verplaatsingen en trillingen kunnen opvangen.

De daadwerkelijk toegestane buigradius, het verplaatsingsbereik en de installatiemethode moeten worden bevestigd volgens de specifieke structuur.

Typische installatielocaties

Vaak gebruikt bij:

· Pompaanzuig- of afvoereinden

· Verbindingen tussen apparatuur en hoofdleidingen

· Aansluitpunten voor mobiele apparatuur

· Industriële pijpleidingen die frequente installatie en demontage vereisen

De flensafmetingen moeten overeenkomen met de pasflens, het afdichtingsoppervlak en de posities van de boutgaten.

Technische parameters

Toepassingsindustrieën

Mijnbouw:
Gebruikt voor het transporteren van minerale slurry, residuen en media die deeltjes bevatten.

Baggeren:
Gebruikt voor het transporteren van drijfmest, slib en zand.

Poorten:
Gebruikt voor vloeistof- en materiaaltransport met grote stromen.

Zand & Grind:
Gebruikt voor het transporteren van water-zandmengsels en deeltjesmaterialen.

Bouwmachines:
Gebruikt voor flexibele verbindingen tussen pompen, apparatuur en mobiele leidingen.

Industrieel transport:
Gebruikt voor industrieel water, slurry en andere geschikte transportmedia.

Selectiepunten

Bij aankoop wordt aanbevolen om de volgende informatie te verstrekken:

· Binnendiameter

· Lengte

· Werkdruk

· Werkvacuümdruk

· Transportmedium

· Temperatuur

· Debiet

· Buig-/verplaatsingsvereisten

· Flens standaard

Bij gebruik voor vacuümzuigtoepassingen moet het vacuümdrukniveau duidelijk worden gespecificeerd.

Als schurende media zoals zand of minerale slurry worden getransporteerd, moeten de deeltjesgrootte en concentratie worden vermeld.

Gebruik en onderhoud

· Vermijd het overschrijden van het bevestigde druk-, vacuümdruk- en temperatuurbereik.

· Rek of draai de slang niet met kracht tijdens de installatie.

· Inspecteer regelmatig scheuren, uitstulpingen, abnormale slijtage en flenslekkage aan de buitenkant van het rubber.

· Stop met het gebruik van de slang en controleer de bedrijfsomstandigheden opnieuw als structurele schade of abnormale inzakking van de slang optreedt.

Productaanpassing / OEM & ODM

Voor niet-standaard specificaties kunnen producten worden bevestigd volgens klanttekeningen, monsters of technische parameters.

Het wordt aanbevolen om te voorzien in:

Binnendiameter/ID: ____

Lengte / Lengte: ____ m

Werkdruk / Werkdruk: ____ MPa

Werkvacuüm / Vacuüm: ____ kPa

Werktemperatuur/temperatuur: ____ ℃

Transportmedium / Medium: ____

Flensstandaard / Flensstandaard: ____

Flensafmetingen / Flensafmetingen: ____

Aankoophoeveelheid/hoeveelheid: ____

Bestemmingshaven/bestemming: ____

Veelgestelde vragen

Wat zijn de belangrijkste voordelen van deze slang?

De belangrijkste voordelen zijn de combinatie van transport met grote diameter en flexibele verbindingsmogelijkheden, waardoor het geschikt is voor toepassingen met trillingen in apparatuur, verplaatsing van pijpleidingen en installatieafwijkingen.

Kan de flens volgens tekening worden vervaardigd?

Ja. Technische bevestiging kan worden uitgevoerd volgens de flensnorm, afmetingen of tekeningen die door klanten zijn verstrekt.

Kan het worden gebruikt voor minerale mest?

Ja. Geschikte binnenrubbermaterialen en versterkingsstructuren kunnen worden geselecteerd op basis van de concentratie van minerale slurry, deeltjesgrootte, stroomsnelheid, druk en temperatuur.

Wat is de MOQ?

MOQ wordt bevestigd op basis van specificatie, lengte, structuur en maatwerkvereisten.

Standaardproducten kunnen de inkoop van kleine batches ondersteunen, afhankelijk van de bestelvoorwaarden.

Wat is de levertijd?

Standaardproducten kunnen doorgaans binnen circa 7-20 werkdagen worden geleverd.

Op maat gemaakte producten en speciale specificaties worden bevestigd volgens de ordervereisten.
