Roestvrij staal gevlochten slang

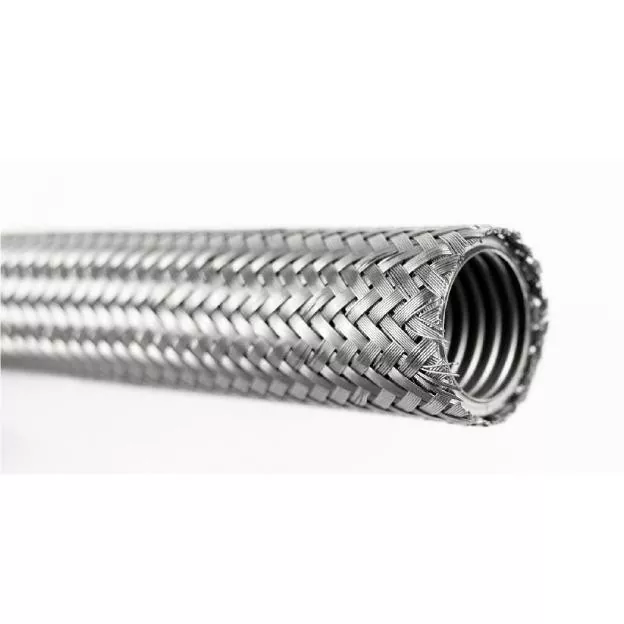

De JIDONGDA roestvrijstalen gevlochten slang is een hoogwaardige flexibele leidingconstructie bestaande uit een gegolfde roestvrijstalen kern en een externe versterkende vlecht. De interne gegolfde structuur biedt flexibiliteit, waardoor verplaatsing en buiging onder verschillende hoeken mogelijk is, terwijl het buitenste vlechtwerk de radiale uitzetting beperkt en de weerstand tegen druk en spanning aanzienlijk verbetert, waardoor een ideale balans ontstaat tussen flexibiliteit en structurele integriteit. Als kritische veiligheidscomponent in industriële leidingen voorkomt dit product problemen die vaak voorkomen bij starre leidingen (zoals scheuren, lekkage en vermoeidheidsbreuken), waardoor een langdurige, stabiele werking van het systeem onder veeleisende omstandigheden wordt gegarandeerd.

Belangrijkste ontwerpkenmerken

1. Gegolfde metalen slang

De slang is vervaardigd met behulp van precisievormen uit roestvrij staal 304 of 316L en heeft een uniforme gegolfde structuur met uitstekende elastische vervormingseigenschappen. Het is geschikt voor het leiden van complexe leidingen in kleine ruimtes en is compatibel met een breed scala aan bedieningsmedia.

2. Dubbellaags metalen vlechtwerk

Het slanglichaam wordt beschermd door een dicht roestvrijstalen vlechtwerk (er zijn meerlaagse vlechtopties met hoge dichtheid beschikbaar). Dit ontwerp verdeelt de druk- en trekbelastingen gelijkmatig, waardoor een hoge weerstand tegen stoten en scheuren wordt gegarandeerd.

3. Beëindig verbindingen

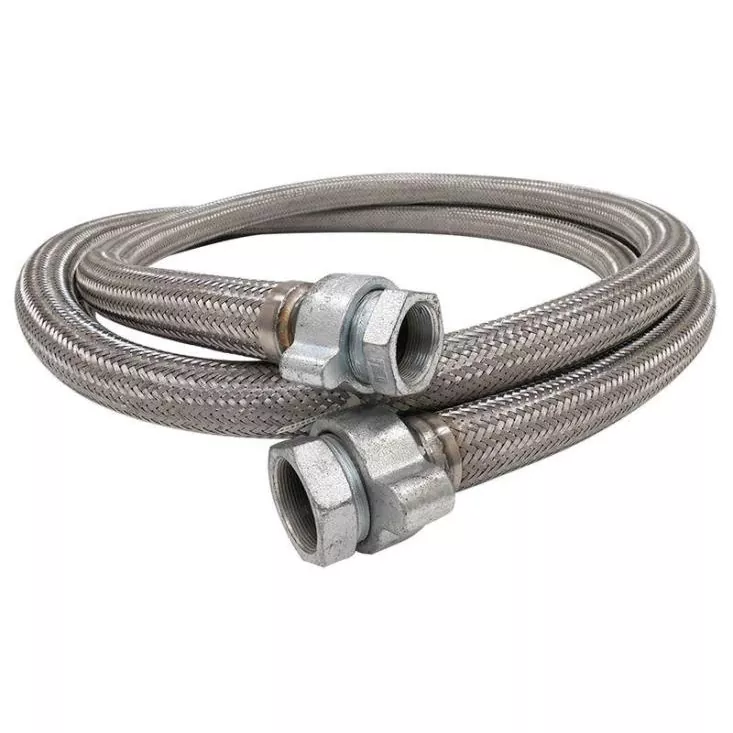

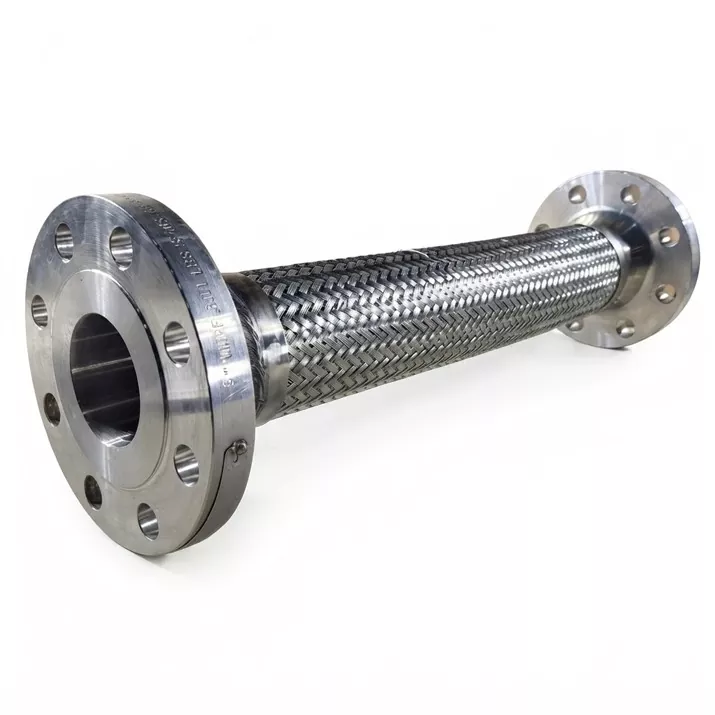

Standaard verbindingsopties omvatten lassen, flenzen en schroefdraadfittingen, waardoor compatibiliteit met gangbare industriële leidingsystemen, installatiegemak en een grote veelzijdigheid in toepassing worden gegarandeerd.

4. Beschermende coating

Er zijn anticorrosiecoatings beschikbaar die zijn aangepast aan zware bedrijfsomstandigheden (bijvoorbeeld maritieme omgevingen, zeer agressieve omgevingen, blootstelling aan zoutnevel), waardoor de levensduur van het product wordt verlengd.

Belangrijkste toepassingsgebieden

Geschikt voor gebruik in diverse industrieën; De belangrijkste toepassingen zijn onder meer: ​​hogedruk- en hogetemperatuurvloeistoftransportleidingen; elektrische boilers en warmtewisselingsapparatuur; leidingen voor corrosieve media in chemische verwerkingsfabrieken; trillingsisolatie- en verplaatsingscompensatiesystemen in de scheepsbouw; circulatiesystemen voor metallurgische apparatuur op hoge temperatuur; en thermische uitzettings- en krimpcompensatie in HVAC-systemen.

Belangrijkste productkenmerken

1. Gevlochten versterkingsstructuur die superieure druk- en trekweerstand biedt, waardoor uitpuilen of scheuren van pijpleidingen effectief wordt voorkomen.

2. Uitzonderlijke flexibiliteit, waardoor gebruik in complexe leidingconfiguraties mogelijk is en verplaatsingen en buigingen in meerdere vlakken mogelijk zijn.

3. Bestand tegen extreme temperaturen (zowel hoge als lage) en hoge druk; handhaaft stabiele prestaties onder zware bedrijfsomstandigheden.

4. Trillings- en vermoeidheidsweerstand, waardoor de kans op pijpleidingstoringen aanzienlijk wordt verminderd en de levensduur van het systeem wordt verlengd.

5. Hoog aanpassingsvermogen aan de omgeving; geschikt voor gebruik in industriële en maritieme omgevingen, evenals voor zeer corrosieve omgevingen.

6. Betrouwbaar afdichtingsontwerp, waardoor het risico op medialekkage effectief wordt geminimaliseerd en de veiligheid van de pijpleidingen wordt verbeterd.

Aanpassingsopties

Aanpasbaarheid aan specifieke bedrijfsomstandigheden: gebruik van 316L roestvrij staal; dubbel- of meerlaags vlechtwerk met hoge dichtheid; antistatische of geleidende configuraties; externe thermische isolatiemantel; verschillende verbindingstypes; corrosiewerende coating van maritieme kwaliteit; versies voor ultrahoge temperaturen (hoger dan 600°C); en ontwerpen versterkt voor vacuümservice.

Belangrijkste productvoordelen

1. Composietontwerp dat de flexibiliteit van een gegolfd element combineert met de sterkte van gevlochten wapening, waardoor een evenwicht wordt gegarandeerd tussen flexibiliteit en structurele betrouwbaarheid.

2. Hoge weerstand tegen druk- en vermoeidheidsbelastingen, waardoor een langdurige, continue en stabiele werking wordt gegarandeerd.

3. Geschiktheid voor een breed scala aan extreme temperaturen en uitstekende compatibiliteit met diverse bedrijfsomgevingen.

4. Kwaliteit van industriële kwaliteit en minimale onderhoudsvereisten, resulterend in lage bedrijfskosten.

5. Naleving van erkende industrienormen, waardoor het product geschikt is voor de meeste technische projecten wereldwijd.

Voorbeelden van praktische toepassing in engineeringprojecten

Voorbeeld 1: Het achteraf inbouwen van een hogetemperatuurpijpleiding bij een olieraffinaderij aan de kust

Een olieraffinaderij aan de kust had regelmatig te maken met lekkages en scheuren in de hogetemperatuurolie- en gaspijpleidingen, veroorzaakt door thermische uitzetting/krimp en corrosie door zwavelhoudende media. Bij het project werd gebruik gemaakt van JIDONGDA dubbellaagse metalen slangen gemaakt van 316L roestvrij staal, met strak vlechtwerk en een anti-corrosiecoating van maritieme kwaliteit. Gedurende 24 maanden in bedrijf compenseerde de apparatuur op betrouwbare wijze axiale verplaatsingen van ±50 mm zonder enige lekkage, terwijl de onderhoudsfrequentie met 80% werd verminderd.

Voorbeeld 2: Trillingsdemping in een pijpleidingsysteem voor offshore platformkoeling

Een pijpleiding voor zeewaterkoeling op een offshore-platform in Zuidoost-Azië vereiste een hoge weerstand tegen trillingen van de apparatuur, getijdenverplaatsing en zeewatercorrosie. Bij het project werd gebruik gemaakt van een op maat gemaakte JIDONGDA vacuümversterkte roestvrijstalen gevlochten slang met een zoutsproeibestendige beschermende coating. Na drie jaar continu gebruik vertoont de unit geen tekenen van roest of vervorming en voldoet volledig aan de eisen voor trillingsdemping en flexibele compensatie van pijpleidingverplaatsingen.

Veelgestelde vragen

Vraag 1: Wat is het bedrijfstemperatuurbereik voor de JIDONGDA roestvrijstalen gevlochten slang?

Antwoord 1: Het standaard 304 roestvrijstalen model werkt binnen het bereik van -200°C tot 450°C; Uitvoeringen voor ultrahoge temperaturen zijn bestand tegen omstandigheden van meer dan 600 °C, terwijl vacuümversterkte modellen geschikt zijn voor het transporteren van media met lage temperaturen. Voordat alle producten de fabriek verlaten, ondergaan ze cyclustests bij hoge temperatuur en hoge druk.

Vraag 2: Hoe kies ik tussen roestvrij staal 304 en 316L?

Antwoord 2: 304 roestvrij staal biedt een optimale balans tussen kosten en prestaties en is geschikt voor standaard, niet-agressieve media zoals zoet water, stoom en lucht. 316L roestvrij staal biedt superieure corrosie- en oxidatieweerstand, waardoor het de voorkeur geniet voor agressieve omgevingen met chemische zuren of logen, of blootstelling aan zeezoutnevel.

Vraag 3: Is het mogelijk om producten te bestellen met afwijkende afmetingen en aansluittypes?

Antwoord 3: Ja. JIDONGDA biedt op maat gemaakte oplossingen die zijn afgestemd op specifieke bedrijfsomstandigheden - inclusief slanglengte en -diameter, aantal vlechtlagen en verbindingstype (flens, schroefdraad, gelast, enz.) - waardoor exact wordt voldaan aan de eisen van de klant.
