Artikelsamenvatting: A gegolfde metalen dilatatievoegbiedt gecontroleerde flexibiliteit voor industriële leidingen die worden blootgesteld aan thermische uitzetting, trillingen, drukschommelingen en mechanische bewegingen. Door gebruik te maken van een gegolfde roestvrijstalen balgstructuur kan deze axiale, laterale en hoekverplaatsingen compenseren en tegelijkertijd lasvermoeidheid, flenslekkage en spanningsgerelateerde vervorming helpen verminderen. In deze gids worden het werkingsprincipe, de belangrijkste specificaties, materiaalopties, toepassingen, selectiefactoren en voordelen voor veeleisende pijpleidingsystemen uitgelegd.
Inhoudsopgave
- Wat is een gegolfde metalen dilatatievoeg?
- Hoe werkt het in industriële leidingen?
- Wat zijn de belangrijkste technische specificaties?
- Wat zijn de belangrijkste voordelen?
- Waar wordt het vaak gebruikt?
- Hoe moet u het juiste product selecteren?
- Veelgestelde vragen
- Laatste gedachten
Wat is een gegolfde metalen dilatatievoeg?

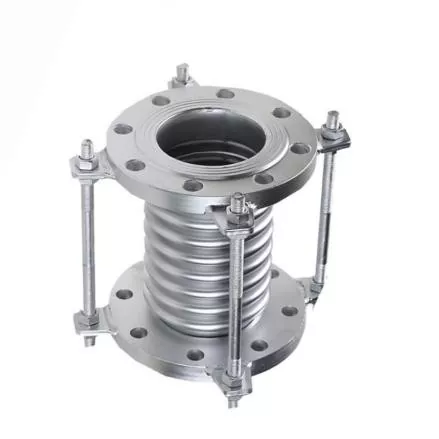

JIDONGDAlevert eenGegolfde metalen dilatatievoegontworpen om industriële leidingen gecontroleerde flexibiliteit te geven zonder de structurele stabiliteit op te offeren. Dankzij de gegolfde balgconstructie kan een pijpleiding beweging opvangen die wordt veroorzaakt door temperatuurveranderingen, trillingen van apparatuur, drukschommelingen en mechanische spanning.
In tegenstelling tot een starre buissectie creëert een dilatatievoeg een bewust flexibel gebied binnen het leidingsysteem. Wanneer een pijpleiding opwarmt of afkoelt, kunnen de lengte en positie ervan veranderen. Als deze bewegingen worden beperkt, kan zich overmatige spanning ophopen rond lassen, flenzen, kleppen, pompen en aangesloten apparatuur. Een goed ontworpen metalen uitzettingsvoeg helpt deze bewegingen te absorberen voordat ze schadelijke belastingen worden.
Voor kopers die industriële metalen compensatoren beoordelen, moeten het balgmateriaal, de bewegingsvereisten, de drukwaarde, het temperatuurbereik, de verbindingsmethode en de installatieomgeving allemaal samen worden overwogen.
Hoe werkt het in industriële leidingen?
Het werkingsprincipe is gebaseerd op gecontroleerde elastische vervorming van de gegolfde metalen balg. Door de meerdere windingen kan de balg buigen wanneer de aangesloten leidingen bewegen, terwijl de metalen structuur de drukgrens handhaaft.
Compensatie van thermische uitzetting
Pijpleidingen met hoge temperaturen zetten uit als de procestemperatuur stijgt en krimpen als ze dalen. In stoom-, ketel-, chemische, olie- en thermische vloeistofsystemen kunnen herhaalde temperatuurcycli aanzienlijke bewegingen veroorzaken. De gegolfde balgen absorberen deze verplaatsing en verminderen de spanning die wordt overgedragen op stijve buissecties.
Mechanische en trillingscompensatie
Industriële apparatuur zoals pompen, compressoren, ventilatoren, turbines en roterende machines kunnen trillingen in aangesloten leidingen introduceren. Een geschikt ontworpen uitzettingsvoeg kan gecontroleerde bewegingen mogelijk maken en helpen voorkomen dat trillingen rechtstreeks via starre pijpverbindingen worden overgedragen.
Multidirectionele beweging
Afhankelijk van het systeemontwerp kunnen metalen compensatoren drie belangrijke bewegingscategorieën compenseren:
- Axiale beweging:compressie of verlenging langs de buisas.
- Zijwaartse beweging:zijdelingse verplaatsing van aangesloten leidingdelen.
- Hoekige beweging:rotatiebeweging tussen aangesloten leidingsecties.
Wat zijn de belangrijkste technische specificaties?
Het kiezen van een dilatatievoeg moet beginnen met de werkelijke bedrijfsomstandigheden in plaats van eenvoudigweg een nominale leidingmaat te selecteren. De productinformatie van JIDONGDA omvat roestvrijstalen balgen met verschillende materiaal- en verbindingsconfiguraties voor industriële toepassingen.
| Parameter | Typische specificatie | Technische overweging |
|---|---|---|
| Balgstructuur | Gegolfde roestvrijstalen balg | Biedt gecontroleerde flexibiliteit en bewegingscompensatie |
| Materiaal | SS304 / SS316 / SS321 / aangepaste legeringen | Selecteer op basis van temperatuur, corrosie en mediacompatibiliteit |
| Werkdruk | PN10–PN40, afhankelijk van het ontwerp | Moet overeenkomen met de werkelijke bedrijfs- en drukomstandigheden |
| Temperatuurbereik | -80°C tot +600°C, afhankelijk van het materiaal | Materiaalkwaliteit en ontwerp bepalen bruikbare temperatuurgrenzen |
| Beweging | Axiaal / lateraal / hoekig | Het bewegingstype en de omvang moeten vóór selectie worden berekend |
| Maat | DN15–DN300 | Versies met schroefdraad bestrijken over het algemeen kleinere diameters |
| Verbindingen | Met schroefdraad/flens/gelast | Kies op basis van de leidingindeling en installatievereisten |
| Compatibele media | Stoom / heet water / olie / gas / chemische vloeistoffen | Bevestig de materiaalcompatibiliteit met het daadwerkelijke medium |
Voor elk project moeten de werkelijke druk-, temperatuur-, bewegings-, cyclusfrequentie- en vermoeidheidsvereisten worden bevestigd. Aangepaste ontwerpen kunnen worden overwogen wanneer standaardconfiguraties niet aan de installatievoorwaarden voldoen.
Wat zijn de belangrijkste voordelen?
1. Betrouwbare prestaties bij verhoogde temperaturen
Metalen balgen zijn bijzonder geschikt voor toepassingen waarbij de temperatuur het praktische werkingsbereik van veel conventionele flexibele componenten overschrijdt. Afhankelijk van de materiaalkeuze en het ontwerp kan de roestvrijstalen constructie veeleisende thermische omgevingen ondersteunen.
2. Verminderde druk op de pijpleidingen
Thermische beweging kan geleidelijk overmatige belastingen veroorzaken op vaste punten en apparatuurverbindingen. Door gecontroleerde flexibiliteit te introduceren, helpt de dilatatievoeg de beweging te herverdelen en de spanningsconcentratie in kritieke gebieden te verminderen.
3. Betere weerstand tegen trillingen
Waar machines continue of intermitterende trillingen genereren, kan een flexibele metalen verbinding de beweging tussen apparatuur en leidingen helpen isoleren. Dit kan bijdragen aan een betere systeemstabiliteit als de verbinding correct wordt geselecteerd en geïnstalleerd.
4. Flexibele installatieopties
Draad-, flens- en gelaste configuraties maken het mogelijk om dilatatievoegen in verschillende pijpleidingarchitecturen te integreren. Producten met schroefdraad met een kleine diameter kunnen nuttig zijn bij compacte apparatuurverbindingen, terwijl geflensde en gelaste ontwerpen geschikt zijn voor grotere industriële leidingsystemen.
5. Cyclische prestaties op lange termijn
Industriële leidingen kunnen tijdens hun levensduur duizenden verwarmings- en koelcycli ondergaan. De juiste balggeometrie, materiaalkeuze, vormkwaliteit en bewegingscontrole zijn daarom belangrijk voor het bereiken van betrouwbare vermoeiingsprestaties.
Waar wordt het vaak gebruikt?
Een dilatatievoeg van gegolfd metaal is waardevol overal waar stijve leidingen thermische verplaatsing of mechanische beweging moeten kunnen opvangen. Typische toepassingsgebieden zijn onder meer:
- Petrochemische verwerkingspijpleidingen
- Energiecentrales
- Stoom- en ketelsystemen
- HVAC-systemen voor hoge temperaturen
- Industriële ovenapparatuur
- Olie- en gasverwerkingsfaciliteiten
- Pijpleidingen voor chemische verwerking
- Maritieme technische systemen
- Aansluitingen van mechanische apparatuur
- Transportsystemen voor vloeistoffen op hoge temperatuur
Een stoompijpleiding die een ketel met stroomafwaartse apparatuur verbindt, kan bijvoorbeeld tijdens het opstarten aanzienlijke thermische uitzetting ervaren. Zonder adequate bewegingscompensatie kan deze uitzetting extra belasting op leidingsteunen en apparatuurmondstukken veroorzaken. Een correct ontworpen balgcompensator biedt een aangewezen gebied waar deze beweging kan optreden.
Hoe moet u het juiste product selecteren?
De productkeuze moet gebaseerd zijn op technische gegevens en niet alleen op uiterlijk of nominale diameter. Voordat kopers een offerte aanvragen, moeten ze de volgende informatie voorbereiden:
- Nominale buisdiameter:Identificeer de vereiste DN-maat en aansluitafmetingen.
- Bedrijfstemperatuur:Geef normale, minimum- en maximumtemperaturen op.
- Bedrijfsdruk:Vermeld normale en maximale werkdruk.
- Bewegingsvereisten:Definieer de verwachte axiale, laterale of hoekbeweging.
- Media:Bepaal of het systeem stoom, water, olie, gas, chemicaliën of een andere vloeistof transporteert.
- Materiaalvereisten:Selecteer SS304, SS316, SS321 of een andere geschikte legering, afhankelijk van de omgeving.
- Verbindingsmethode:Bepaal of draad-, flens- of gelaste uiteinden vereist zijn.
- Installatievoorwaarden:Houd rekening met de beschikbare ruimte, leidingsteunen, geleiders, ankers en apparatuurverbindingen.
Het is ook belangrijk om een dilatatievoeg te onderscheiden van een algemene flexibele connector. Dilatatievoegen zijn ontworpen rond specifieke bewegings- en vermoeidheidsvereisten, dus de balggeometrie en systeembeperkingen moeten worden geëvalueerd als onderdeel van het volledige leidingontwerp.
Veelgestelde vragen
Vraag 1: Wat is het voornaamste doel van een dilatatievoeg van gegolfd metaal?
Het primaire doel is het compenseren van thermische uitzetting en gecontroleerde mechanische beweging in leidingsystemen, terwijl de spanning wordt verminderd die wordt overgedragen op stijve componenten.
Vraag 2: Kunnen metalen compensatoren worden gebruikt voor stoompijpleidingen?
Ja. Roestvaststalen balgcompensatoren worden vaak toegepast in stoom- en ketelleidingen, op voorwaarde dat het geselecteerde materiaal, de drukwaarde, de temperatuurwaarde en de bewegingscapaciteit overeenkomen met de bedrijfsomstandigheden.
Vraag 3: Welke materialen worden vaak gebruikt?
Veel voorkomende opties zijn roestvrij staal SS304, SS316 en SS321. Aangepaste legeringen kunnen ook worden overwogen wanneer een hogere corrosieweerstand of gespecialiseerde bedrijfsomstandigheden dit vereisen.
Vraag 4: Zijn compensatoren met schroefdraad geschikt voor kleine pijpleidingen?
Ja. Configuraties met schroefdraad zijn bijzonder geschikt voor leidingen met een kleinere diameter, apparatuuraansluitingen en installaties waar de ruimte beperkt is.
Vraag 5: Wat is het verschil tussen axiale, laterale en hoekbeweging?
Axiale beweging vindt plaats langs de buisas, zijdelingse beweging vindt zijwaarts plaats en hoekbeweging omvat rotatie tussen verbonden buissecties. Het vereiste bewegingstype moet worden geïdentificeerd voordat een dilatatievoeg wordt geselecteerd.
Q6: Kan het product worden aangepast?
Ja. Afhankelijk van de projectvereisten kan maatwerk betrekking hebben op materiaalkwaliteit, grootte, drukwaarde, verbindingsconfiguratie en andere technische parameters.
Laatste gedachten
Een goed ontworpenGegolfde metalen dilatatievoegkunnen een belangrijke rol spelen bij het beschermen van industriële leidingen tegen thermische uitzetting, trillingen, mechanische verplaatsing en opgebouwde spanning. Met roestvrijstalen balgen, meerdere aansluitopties en configureerbare technische parameters kan het worden aangepast aan veeleisende toepassingen op het gebied van energieopwekking, petrochemie, chemische verwerking, HVAC, scheepvaart en vloeistofsystemen op hoge temperatuur. JIDONGDA ondersteunt op maat gemaakte metalen uitzettingsvoegoplossingen op basis van projectspecifieke vereisten voor afmetingen, materiaal, druk, temperatuur, beweging en verbinding. Als u een uitzettingsvoeg kiest voor een nieuwe installatie of een bestaand onderdeel vervangt,neem contact met ons opom uw bedrijfsomstandigheden te bespreken en een passende industriële oplossing aan te vragen.
