JIDONGDAlevert deDubbele bol rubberen dilatatievoegvoor industriële pijpleidingsystemen die betrouwbare trillingsisolatie, bewegingscompensatie en verbindingsflexibiliteit vereisen. Ontworpen met een rubberen behuizing met dubbele bol, versterkte weefsellagen en roestvrijstalen gaasbescherming, is dit flexibele onderdeel geschikt voor veeleisende leidingtoepassingen met pompen, compressoren, watersystemen, lucht, olie, milde chemicaliën en andere industriële vloeistoffen.
Een dilatatievoeg met dubbele bol is ontworpen om pijpleidingbewegingen te absorberen en tegelijkertijd trillingen en spanningen te verminderen die van aangesloten apparatuur naar het leidingsysteem worden overgebracht. Vergeleken met een structuur met één bol zorgt de geometrie met twee bollen voor extra flexibiliteit en bewegingsabsorptie. JIDONGDA biedt versterkte rubberen dilatatievoegen aan met materialen als EPDM, NBR en neopreen, met meerlaagse weefselversterking en een externe roestvrijstalen gaaslaag. Afhankelijk van het ontwerp kunnen de beschikbare specificaties DN32–DN600, PN10/PN16/PN25 drukklassen en temperatuurbereiken van -20°C tot +120°C bestrijken, waarbij speciale verbindingen beschikbaar zijn voor hogere temperaturen.
Inhoudsopgave
- Wat is een rubberen dilatatievoeg met dubbele bol?
- Waarom is het belangrijk in industriële leidingsystemen?
- Hoe is het gewricht opgebouwd?
- Wat zijn de belangrijkste prestatievoordelen?
- Welke technische specificaties moeten kopers controleren?
- Waar kan het worden gebruikt?
- Hoe moeten kopers het juiste model selecteren?
- Waar moet bij de installatie rekening mee worden gehouden?
- Veelgestelde vragen
- Hoe kunt u een oplossing op maat aanvragen?

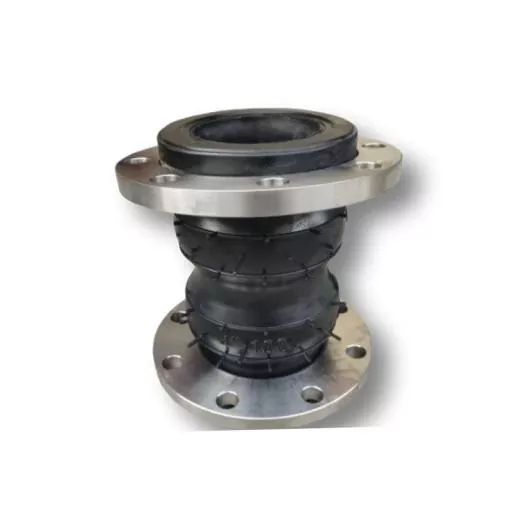

Wat is een rubberen dilatatievoeg met dubbele bol?
Een rubberen compensator met dubbele bol is een flexibel leidingaansluitonderdeel bestaande uit twee bolvormige rubberen delen. Het primaire doel is om beweging mogelijk te maken en de overdracht van trillingen tussen apparatuur en aangesloten leidingen te verminderen.
In tegenstelling tot starre buisverbindingen kan de flexibele rubberstructuur reageren op axiale, laterale en hoekbewegingen. Dit maakt de verbinding bijzonder nuttig rond roterende of heen en weer gaande apparatuur waar trillingen en drukschommelingen extra spanning op pijpleidingen kunnen veroorzaken.
De configuratie met dubbele bol is vooral nuttig wanneer een leidingsysteem een grotere flexibiliteit en trillingsabsorptie vereist dan een conventionele connector met enkele bol kan bieden. De bolvormige geometrie verdeelt de beweging door het flexibele rubberen lichaam in plaats van alle beweging te concentreren op een stijf verbindingspunt.
Voor kopers die rubberen compensatoren vergelijken, moet het ontwerp met dubbele bol worden beoordeeld op basis van werkdruk, temperatuur, media, bewegingsvereisten, flensconfiguratie en installatieomstandigheden.
Waarom is het belangrijk in industriële leidingsystemen?
Industriële pijpleidingen worden zelden blootgesteld aan volledig statische omstandigheden. Pompen starten en stoppen, compressoren genereren mechanische trillingen, vloeistoffen veroorzaken drukschommelingen en temperatuurveranderingen zorgen ervoor dat aangesloten componenten uitzetten of krimpen.
Zonder voldoende flexibiliteit kunnen deze dynamische krachten rechtstreeks worden overgebracht naar pijpen, flenzen, kleppen, pompen en andere apparatuur. Na verloop van tijd kan herhaalde belasting bijdragen aan vermoeidheid, verbindingsspanning, lekkage of voortijdige slijtage van componenten.
Een flexibele uitzettingsvoeg helpt deze effecten te isoleren. Het rubberen lichaam zorgt voor een gecontroleerde bewegingszone tussen stijve leidingsecties, terwijl verstevigingslagen de constructie ondersteunen onder operationele belastingen.
- Absorbeert door apparatuur gegenereerde trillingen.
- Compenseert de beweging van de pijpleiding.
- Helpt de stressconcentratie rond verbindingen te verminderen.
- Geschikt voor thermische bewegingen en installatietoleranties.
- Ondersteunt een stabielere werking van dynamische leidingsystemen.
- Helpt aangesloten apparatuur te beschermen tegen overmatige trillingsoverdracht.
Hoe is het gewricht opgebouwd?
De prestaties van een flexibele dilatatievoeg zijn sterk afhankelijk van de geometrie, het rubbermengsel, de wapeningsstructuur en het verbindingsontwerp. Een typische versterkte dubbele bolconfiguratie combineert verschillende functionele lagen.
Rubberen behuizing met dubbele bol
De tweebolgeometrie creëert een flexibel werkgedeelte dat bewegingen in meerdere richtingen aankan. De gebogen structuur maakt ook vervorming mogelijk zonder te vertrouwen op een volledig stijve verbinding.
Meerlaagse weefselversterking
Er is weefselversterking in het rubberen lichaam verwerkt om de drukweerstand en de duurzaamheid tegen vermoeidheid te verbeteren. De wapeningsstructuur wordt geselecteerd op basis van de vereiste drukklasse en toepassingsomstandigheden.
Roestvrijstalen gaasbescherming
Een externe roestvrijstalen gaaslaag kan extra mechanische bescherming en structurele ondersteuning bieden. Het is vooral waardevol in omgevingen waar de dilatatievoeg wordt blootgesteld aan dynamische belastingen en herhaalde trillingen.
Flensverbinding
Geflensde uiteinden bieden een praktische methode om de flexibele verbinding op bestaande leidingen aan te sluiten. De juiste flensafmetingen, boutpatronen, pakkingkeuze en uitlijning zijn belangrijk voor het behouden van de afdichtingsprestaties.
Wat zijn de belangrijkste prestatievoordelen?
De waarde van een rubberen compensator met dubbele bol gaat verder dan alleen de flexibiliteit van pijpleidingen. De constructie ervan biedt een oplossing voor een aantal veelvoorkomende uitdagingen in industriële leidingsystemen.
| Prestatiefunctie | Techniekvoordeel | Typische vereiste |
|---|---|---|
| Dubbele bolgeometrie | Biedt verhoogde flexibiliteit en bewegingsabsorptie | Dynamische leidingsystemen |
| Versteviging van stof | Verbetert de drukweerstand en duurzaamheid tegen vermoeidheid | Onder druk staande pijpleidingen |
| Roestvrij stalen gaas | Biedt extra mechanische bescherming | Omgevingen met hoge trillingen |
| Rubberen flexibiliteit | Vermindert de overdracht van trillingen | Pompen en compressoren |
| Flensaansluiting | Ondersteunt een stabiele installatie en afdichting | Industriële leidingnetwerken |
| Op maat gemaakte rubbercompounds | Maakt aanpassing aan verschillende media en temperaturen mogelijk | Gespecialiseerde toepassingen |
Deze kenmerken maken het product geschikt voor toepassingen waarbij een conventionele stijve connector mogelijk niet voldoende flexibiliteit of trillingsisolatie biedt.
Welke technische specificaties moeten kopers controleren?
Het kiezen van een flexibele verbinding moet beginnen met de werkelijke bedrijfsomstandigheden, in plaats van eenvoudigweg een nominale buisdiameter te selecteren. De volgende specificaties zijn vooral belangrijk bij het evalueren van een ontwerp met dubbele bol.
| Specificatie | Beschikbaar/typisch bereik |
|---|---|
| Structuur | Rubberen behuizing met dubbele bol + weefselversterking + roestvrijstalen gaas |
| Rubberen materialen | EPDM, NBR, Neopreen, aangepaste verbindingen |
| Versterking | Meerlaags weefsel en roestvrijstalen gaas |
| Werkdruk | PN10 / PN16 / PN25, afhankelijk van structuur |
| Temperatuurbereik | -20°C tot +120°C; speciale verbindingen tot +150°C |
| Beweging | Axiale, laterale en hoekcompensatie |
| Nominale maat | DN32–DN600; grotere maten beschikbaar door maatwerk |
| Verbinding | Geflensde of op maat gemaakte fittingen |
| Compatibele media | Water, lucht, olie, milde chemicaliën en industriële vloeistoffen |
De daadwerkelijke selectie moet altijd gebaseerd zijn op het volledige systeemontwerp. Druk, temperatuur, vloeistofsamenstelling, bewegingsamplitude, flensafmetingen en installatieomgeving moeten vóór productie worden bevestigd.
Waar kan het worden gebruikt?
Een flexibele verbinding met dubbele bol is vooral relevant voor leidingsystemen waarbij trillingen, beweging of mechanische spanning niet volledig kunnen worden geëlimineerd.
Pomp- en compressorsystemen
Pompen en compressoren zijn veel voorkomende bronnen van mechanische trillingen. Het installeren van een flexibele verbinding in de buurt van de apparatuur kan de overdracht van trillingen naar de aangesloten pijpleiding helpen beperken.
Water- en vloeistofleidingen
Waterbehandelings-, industriële watercirculatie- en algemene vloeistoftransportsystemen kunnen rubberen compensatoren gebruiken om beweging op te vangen en tegelijkertijd flexibele verbindingen te behouden.
Industriële proceslijnen
Systemen die compatibele oliën, lucht, milde chemicaliën en andere industriële vloeistoffen transporteren, kunnen verschillende rubbercompounds gebruiken, afhankelijk van de vereiste mediaweerstand.
Complexe pijplijnlay-outs
Waar meerdere leidingsecties, apparatuurverbindingen en structurele toleranties uitlijningsproblemen veroorzaken, kan een goed geselecteerde flexibele verbinding extra bewegingscapaciteit bieden.
Hoe moeten kopers het juiste model selecteren?
Inkoopteams moeten gedetailleerde operationele informatie verstrekken bij het aanvragen van een offerte. Hierdoor kan de fabrikant het rubbermengsel, de wapening, de maat, de drukwaarde en de verbindingsconfiguratie afstemmen op de daadwerkelijke toepassing.
- Bevestig de leidingdiameter:Identificeer de vereiste DN of nominale leidingmaat.
- Bedrijfsdruk controleren:Selecteer een drukklasse die geschikt is voor normale en voorbijgaande bedrijfsomstandigheden.
- Identificeer de bedrijfstemperatuur:Houd rekening met zowel de normale temperatuur als de potentiële piektemperatuur.
- Specificeer het medium:Voor water, olie, lucht, chemicaliën en andere vloeistoffen kunnen verschillende rubberverbindingen nodig zijn.
- Beweging meten:Bepaal de verwachte axiale, laterale en hoekbeweging.
- Flensafmetingen bevestigen:Boutgatpatronen en aansluitafmetingen moeten overeenkomen met de pijpleiding.
- Denk aan de installatieomgeving:Blootstelling aan de buitenlucht, trillingsintensiteit en omringende apparatuur kunnen de uiteindelijke configuratie beïnvloeden.
Als u deze gegevens vroegtijdig verstrekt, kunt u specificatiefouten verminderen en OEM-aanpassingen efficiënter maken.
Waar moet bij de installatie rekening mee worden gehouden?
Zelfs een goed ontworpen dilatatievoeg vereist een correcte installatie. Het flexibele lichaam mag niet worden behandeld als vervanging voor een goede leidingondersteuning of uitlijning.
- Controleer de uitlijning van de flens voordat u de bouten vastdraait.
- Gebruik compatibele pakkingen en correct gespecificeerde bevestigingsmiddelen.
- Vermijd overmatig uitrekken, samendrukken of draaien tijdens de installatie.
- Zorg ervoor dat aangrenzende leidingen goed worden ondersteund.
- Voorkom dat scherpe voorwerpen of externe componenten de rubberen behuizing beschadigen.
- Controleer of de bedieningsbeweging binnen het ontworpen compensatiebereik blijft.
- Inspecteer de verbinding periodiek op zichtbare slijtage, scheuren, vervorming of verbindingsproblemen.
Een juiste installatie zorgt ervoor dat de verbinding presteert volgens het beoogde ontwerp en kan onnodige mechanische belasting op het flexibele element verminderen.
Veelgestelde vragen
1. Wat is het belangrijkste voordeel van een Double Sphere rubberen compensator?
Het belangrijkste functionele voordeel is het vermogen om verhoogde bewegingsabsorptie en trillingsisolatie te bieden via een flexibele structuur met dubbele bol.
2. Welke materialen zijn beschikbaar voor het rubberen lichaam?
Veel voorkomende materiaalopties zijn EPDM, NBR en neopreen. Aangepaste rubbercompounds kunnen ook worden overwogen wanneer het werkmedium of de temperatuur een specifieke formulering vereist.
3. Welke drukklassen zijn beschikbaar?
Afhankelijk van de structuur en toepassingsvereisten kunnen configuraties worden ontworpen voor werkdrukklassen PN10, PN16 of PN25.
4. Welke maten kunnen worden aangepast?
Het productassortiment waarnaar wordt verwezen omvat DN32 tot DN600, terwijl grotere maten kunnen worden overwogen op basis van projectvereisten en technische specificaties.
5. Kan het in de buurt van pompen en compressoren worden gebruikt?
Ja. Pompen en compressoren zijn typische installatielocaties omdat deze machines trillingen en dynamische belastingen kunnen genereren die moeten worden geïsoleerd van aangesloten pijpleidingen.
6. Kan het verbindingstype worden aangepast?
Ja. Er zijn flensverbindingen beschikbaar en op maat gemaakte fittingen kunnen worden ontwikkeld op basis van de pijpleidingconfiguratie en projectvereisten.
Hoe kunt u een oplossing op maat aanvragen?
Voor industriële afnemers is het selecteren van de juiste flexibele verbinding een combinatie van productspecificaties en systeemtechniek. JIDONGDA biedt op maat gemaakte rubberen dilatatievoegoplossingen voor verschillende diameters, rubberverbindingen, versterkingsstructuren, drukvereisten en verbindingsconfiguraties. Geef bij het aanvragen van een offerte indien mogelijk de leidingmaat, werkdruk, temperatuur, media, bewegingsvereisten, flensafmetingen en toepassingsomgeving op. Met deze details kan de fabrikant de juiste configuratie nauwkeuriger beoordelen.
Als u een betrouwbare flexibele verbinding zoekt voor een pomp, compressor, waterleiding, industrieel processysteem of andere veeleisende toepassing,neem contact met ons opom uw bedrijfsomstandigheden, aanpassingsvereisten, technische specificaties en bulkorderbehoeften met JIDONGDA te bespreken.
